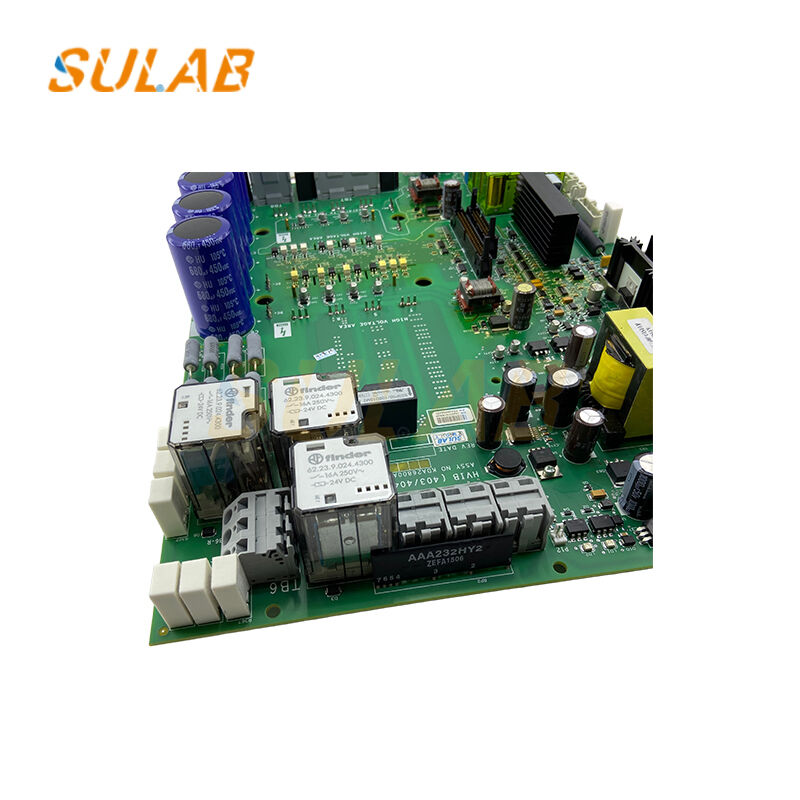

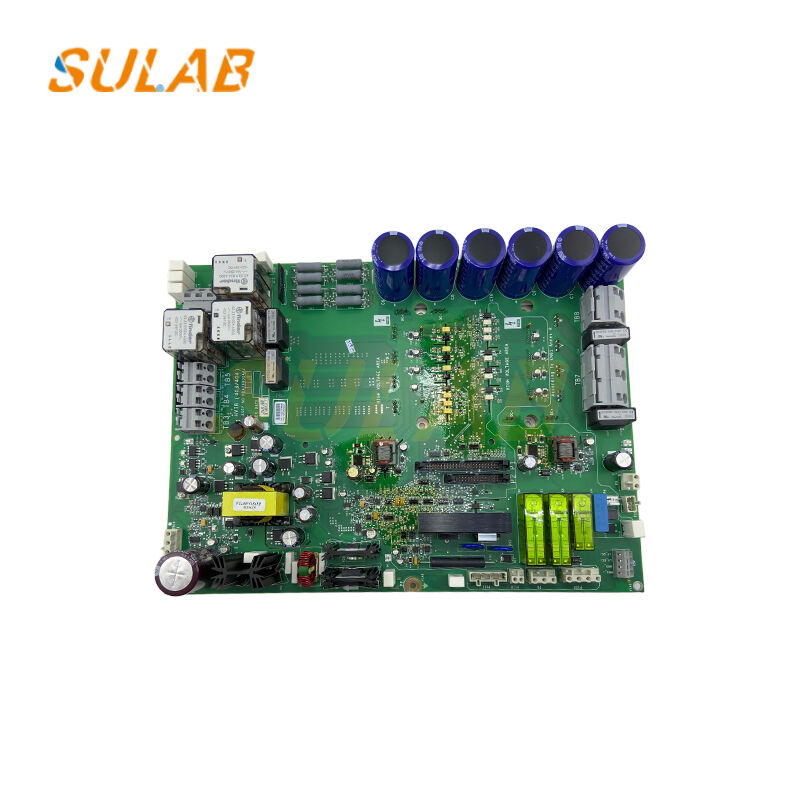

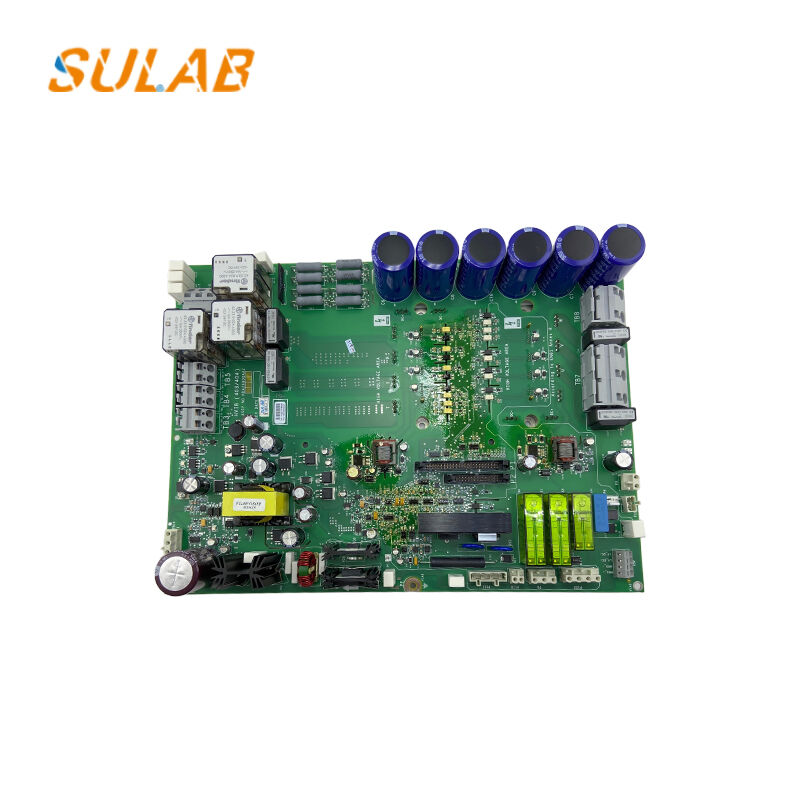

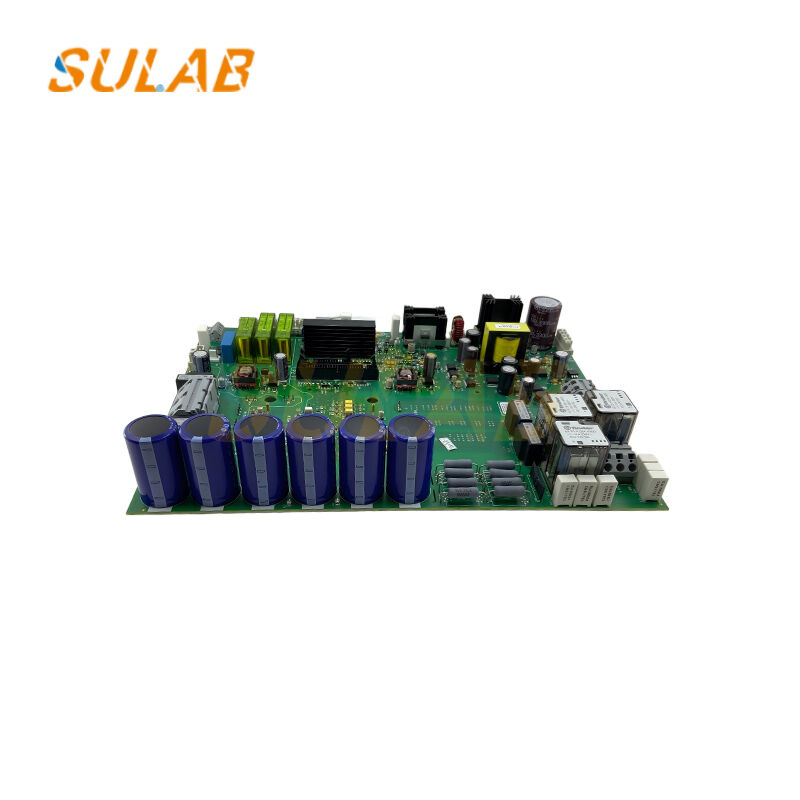

ओटिस एलिवेटर इन्वर्टर HVIB ड्राइव बोर्ड KDA26800AAZ2 एनर्जी रीजेनरेशन कन्फॉर्मल-कोटेड सर्किट के साथ डायरेक्ट रिप्लेसमेंट के लिए

ओटी*एस लिफ्ट इन्वर्टर एचवीआईबी ड्राइव बोर्ड KDA26800AAZ2, पावर पीसीबी OVFR2B-403/404 पुनर्योजी इन्वर्टर के लिए

KDA26800AAZ2, जिसे HVIB 403/404 ड्राइव बोर्ड के रूप में भी जाना जाता है, Otis OVFR2B-403/404 पुनर्योजी लिफ्ट इन्वर्टर के लिए कोर पावर ड्राइवर पीसीबी है, जिसे मशीन-रूम नियंत्रण कैबिनेट के अंदर स्थापित किया गया है।इसमें आईजीबीटी पावर मॉड्यूल शामिल हैं, डीसी-लिंक फिल्टर कैपेसिटर, वर्तमान-वोल्टेज सेंसर सर्किट और सिग्नल ड्राइव लूप।शक्तिशाली विरोधी कंपन और विरोधी विद्युत चुम्बकीय हस्तक्षेप प्रदर्शन, लंबे समय तक निरंतर लिफ्ट संचालन के लिए स्थिर है। इसमें ऊर्जा पुनर्जनन कार्य है, ऊर्जा-बचत प्रभाव के लिए बिजली ग्रिड को अतिरिक्त ऊर्जा वापस खिलाता है।मूल-मिलान इंटरफेस और टर्मिनल हार्डवेयर संशोधन के बिना दोषपूर्ण इकाई के लिए प्रत्यक्ष प्रतिस्थापन का समर्थन करते हैं. व्यापक रूप से ओटीएस SKY2 लिफ्ट रखरखाव, दोष मरम्मत और आधुनिकीकरण परियोजनाओं के लिए इस्तेमाल किया। यह लिफ्ट चल नहीं सकता, इन्वर्टर रिपोर्ट आईपीएम त्रुटि सहित विशिष्ट दोषों को हल करता है,ओवर-करंट की विफलता और ड्राइव सर्किट का टूटना.

कार्य

1. पुनरुत्पादक इन्वर्टर की शक्ति निष्पादन इकाई के रूप में कार्य करता है, मुख्य नियंत्रण बोर्ड से पीडब्ल्यूएम नियंत्रण संकेत प्राप्त करता है,लिफ्ट ट्रैक्शन मशीन के लिए आवृत्ति-वॉल्टेज समायोज्य आउटपुट शक्ति के लिए आईजीबीटी मॉड्यूल ड्राइव करता है.
2. लिफ्ट चलाने के दौरान पुनर्योजी ऊर्जा प्रतिक्रिया का एहसास करता है, बिजली की खपत को कम करता है और सिस्टम दक्षता में सुधार करता है।
3. वास्तविक समय में बस वोल्टेज, आउटपुट करंट और आईजीबीटी तापमान की निगरानी करता है, मुख्य नियंत्रक को फीडबैक सिग्नल प्रदान करता है।
4. बहु-स्तरीय सुरक्षा जैसे ओवर-करंट, ओवर-वोल्टेज, ओवर-टेम्परेचर और शॉर्ट-सर्किट को ट्रिगर करता है, ट्रैक्शन मशीन और इन्वर्टर हार्डवेयर की सुरक्षा के लिए आउटपुट पावर को काटता है।
5. लिफ्ट कार के सुचारू स्टार्ट-अप, लेवलिंग और स्थिर चलने के प्रदर्शन की गारंटी देने के लिए लिफ्ट मुख्य नियंत्रण प्रणाली के साथ सहयोग करता है।

समृद्ध सामग्री (कार्य वातावरण, नोट्स और अनुप्रयोग)

परिवेश का कार्य तापमानः-10°C ~ +55°C; सापेक्ष आर्द्रता ≤90%, गैर-संक्षेपण। IP20 सुरक्षा ग्रेड, केवल इनडोर मशीन-रूम कैबिनेट स्थापना के लिए। संक्षारक गैस से दूर रखें,प्रवाहकीय धूल, पानी के छपने और मजबूत विद्युत चुम्बकीय हस्तक्षेप; विघटन और स्थापना से पहले सभी बिजली की आपूर्ति को पूरी तरह से डिस्कनेक्ट करें; फ़िल्टर कैपेसिटर पर उच्च-वोल्टेज अवशिष्ट चार्ज मौजूद है,कृपया ऑपरेशन से पहले पूर्ण डिस्चार्ज की प्रतीक्षा करें. पेशेवर लिफ्ट तकनीशियनों को प्रतिस्थापन, निरीक्षण और कमीशन के लिए आवश्यक है. ओवरहीटिंग क्षति को रोकने के लिए बोर्ड सतह और हीट सिंक पर नियमित रूप से धूल साफ करें।ओटीएस SKY2 सीरीज़ के यात्री लिफ्टों के लिए लागू OVFR2B‐403 / OVFR2B‐404 पुनर्योजी ड्राइव प्रणाली से लैसआवासीय भवनों, कार्यालय और वाणिज्यिक परिसरों में लिफ्ट नवीनीकरण कार्यों में जले हुए, पुराने, दोषपूर्ण मूल KDA26800AAZ2 बोर्ड के लिए सामान्य प्रतिस्थापन।
