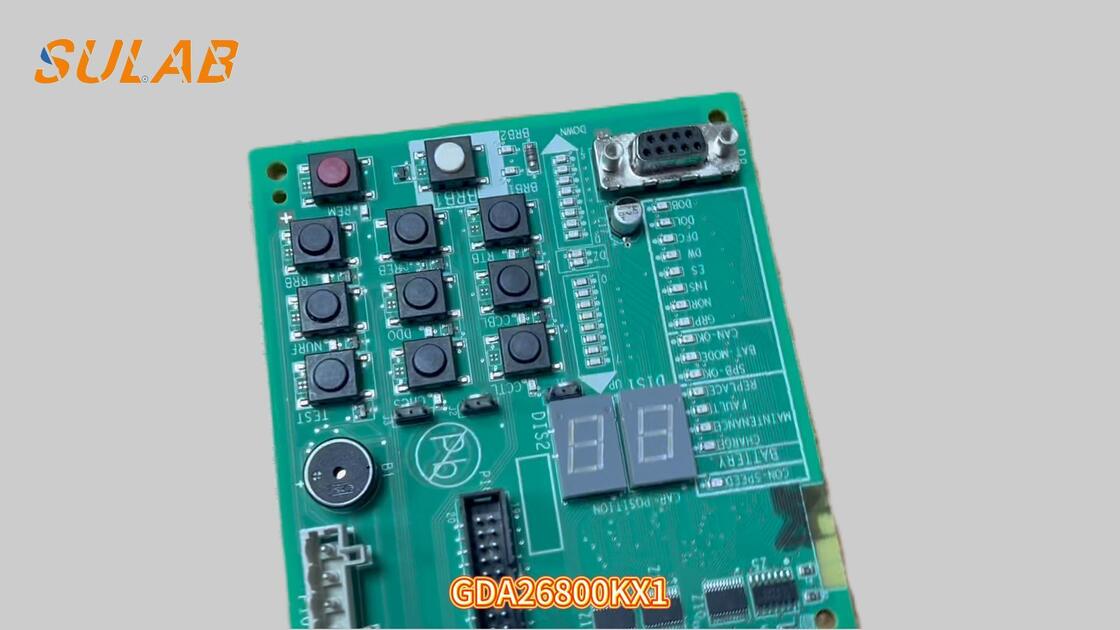

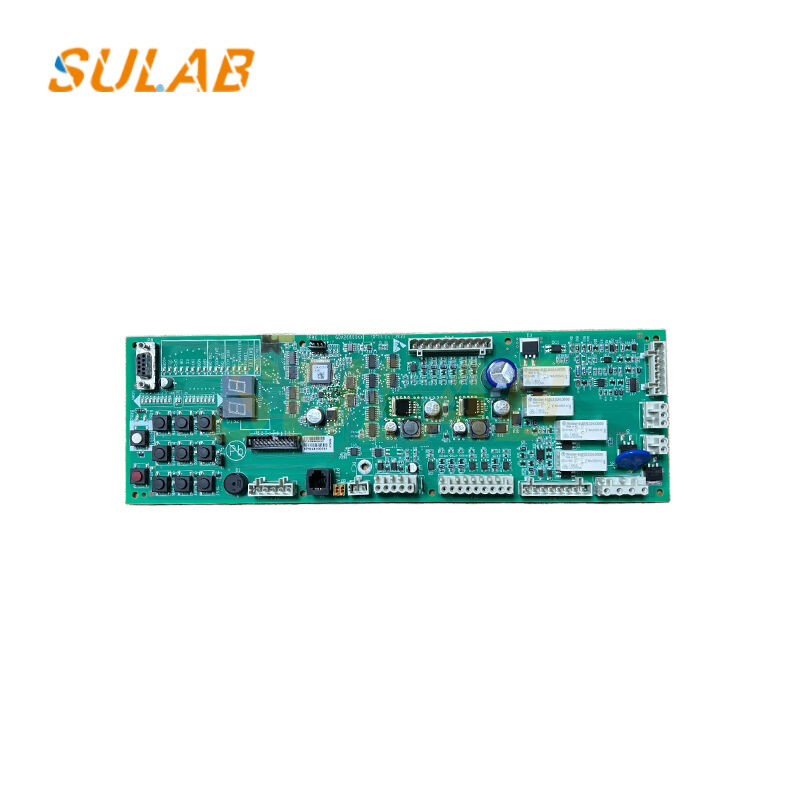

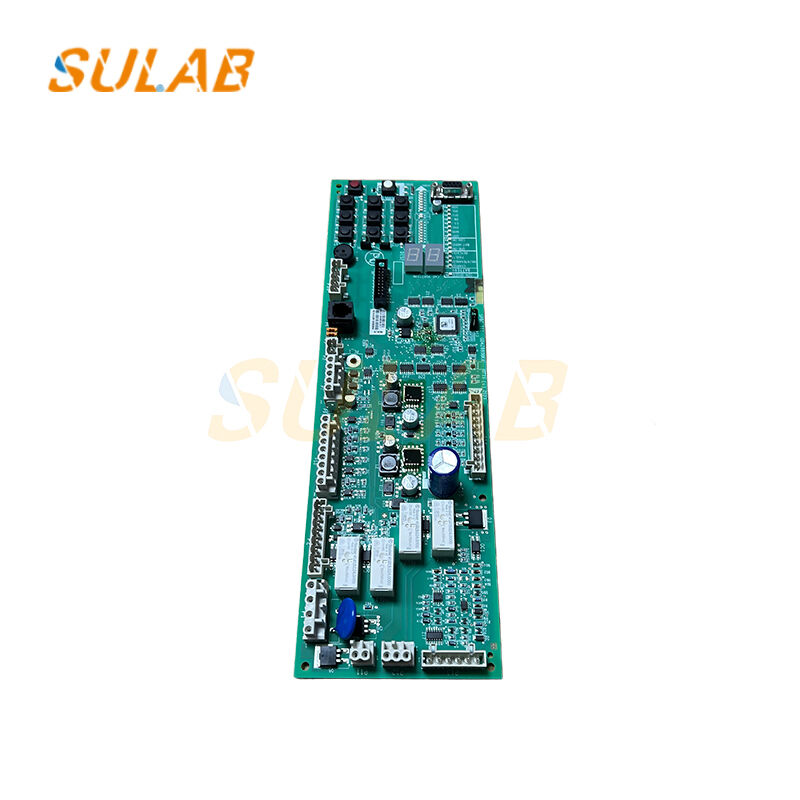

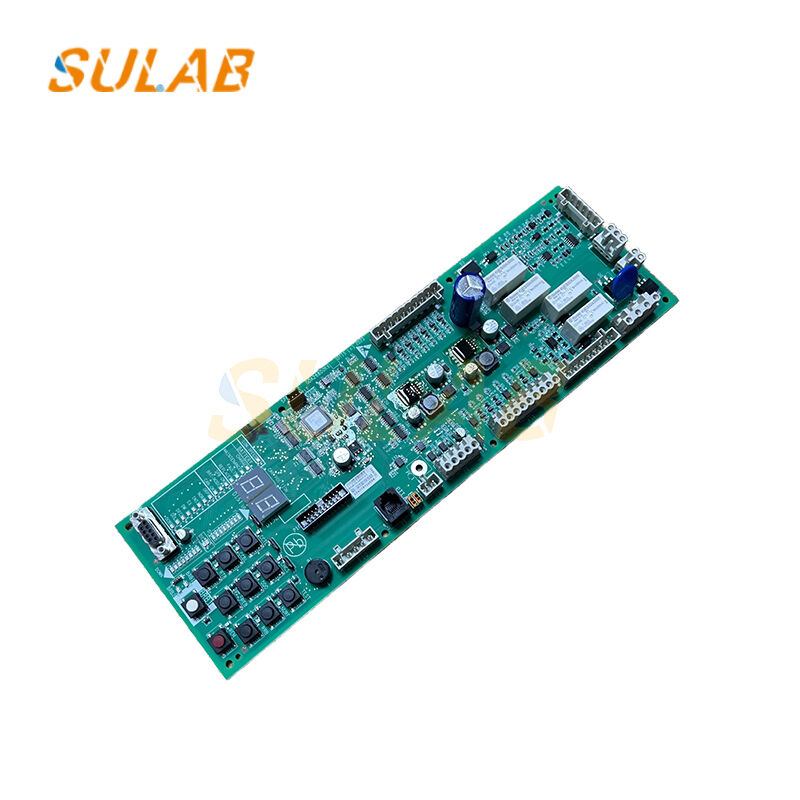

ओटीएस लिफ्ट SPBC-III पीसीबी बोर्ड GDA26800KX1 मूल नियंत्रण बोर्ड Gen2 लिफ्ट सुरक्षा सुरक्षा और ब्रेक नियंत्रण प्रणाली के लिए

ओटिस एलिवेटर SPBC-III पीसीबी बोर्ड GDA26800KX1 Gen2 एलिवेटर सुरक्षा संरक्षण और ब्रेक नियंत्रण प्रणाली के लिए मूल नियंत्रण बोर्ड

ओटिस GDA26800KX1 एक SPBC-III (सेफ प्रोटेक्शन एंड ब्रेक कंट्रोल III) एलेवेटर कंट्रोल सर्किट बोर्ड (पीसीबी) है, जो ओटिस के Gen2, EFT, स्काईराइज और एलेवेटर कंट्रोल सिस्टम की अन्य श्रृंखला की मुख्य सुरक्षा और तर्क नियंत्रण इकाई है।

सुरक्षा सर्किट निगरानी और सुरक्षा: लिफ्ट डोर लॉक सर्किट, सुरक्षा सर्किट, आपातकालीन स्टॉप सर्किट, स्पीड गवर्नर, सुरक्षा ब्रेक और बफर सहित सभी सुरक्षा स्विचों की स्थिति की वास्तविक समय की निगरानी।

किसी भी सुरक्षा संपर्क वियोग या खराबी का पता चलने पर, सिस्टम तुरंत ऑपरेशन कंट्रोल सिग्नल को काट देता है, जिससे लिफ्ट को रोकना और लॉक करना पड़ता है, जिससे लिफ्ट को असुरक्षित स्थिति में शुरू होने या चलने से रोका जा सकता है।

ब्रेक नियंत्रण और निगरानी: मुख्य नियंत्रण प्रणाली से आदेश प्राप्त करता है और लिफ्ट के ब्रेक के खुलने और बंद होने को सटीक रूप से नियंत्रित करता है, जिससे लिफ्ट स्टार्ट-अप, संचालन, लेवलिंग और रुकने के दौरान ब्रेकिंग सुरक्षा सुनिश्चित होती है।

ब्रेक स्विच की खुली/बंद स्थिति पर वास्तविक समय की प्रतिक्रिया प्रदान करता है, यह निगरानी करता है कि ब्रेक ठीक से काम कर रहा है या नहीं और स्लिपेज, ओवरशूटिंग या बॉटम आउट जैसे जोखिमों को रोकता है।

I/O सिग्नल प्रोसेसिंग और लॉजिक कंट्रोल: एक इंटरफ़ेस बोर्ड के रूप में, यह एलिवेटर मशीन रूम, होइस्टवे, कार और लैंडिंग दरवाजे से डिजिटल इनपुट सिग्नल (जैसे निरीक्षण स्विच, सीमा स्विच और लेवलिंग सेंसर) एकत्र करने के लिए जिम्मेदार है।

रिले, कॉन्टैक्टर, इंडिकेटर लाइट और अन्य एक्चुएटर्स को चलाने के लिए आउटपुट सिग्नल को नियंत्रित करता है, जो विभिन्न एलिवेटर सिस्टम की तार्किक क्रियाओं का समन्वय करता है।

सिस्टम संचार और स्थिति प्रतिक्रिया
सुरक्षा स्थिति, ऑपरेटिंग पैरामीटर और गलती कोड संचारित करने के लिए एलिवेटर मुख्य नियंत्रण बोर्ड (जैसे जीईसीबी/टीसीबीसी) के साथ संचार करता है।

जब किसी गलती का पता चलता है, तो गलती की जानकारी रिकॉर्ड और अपलोड की जाती है, जिससे सर्वर के माध्यम से रखरखाव कर्मियों द्वारा समस्या निवारण की सुविधा मिलती है।

ड्राइव और सुरक्षा सहायक सर्किट
कुछ मॉडल बाहरी सेंसर और स्विच को स्थिर शक्ति प्रदान करने और ओवरकरंट और शॉर्ट-सर्किट सुरक्षा प्रदान करने के लिए ड्राइव सहायक सर्किट को एकीकृत करते हैं।

लिफ्ट पीसीबी बोर्ड - अक्सर पूछे जाने वाले प्रश्न

Q1: मैं सही प्रतिस्थापन एलेवेटर पीसीबी बोर्ड की पहचान कैसे करूं?
प्रतिस्थापन एलेवेटर पीसीबी बोर्ड की पहचान करने के लिए, मूल भाग संख्या, हार्डवेयर संशोधन, बोर्ड चिह्न और एलेवेटर नियंत्रक मॉडल की जांच करें। पीसीबी के दोनों किनारों की स्पष्ट तस्वीरें विभिन्न संस्करणों को अलग करने में मदद कर सकती हैं।

Q2: क्या समान भाग संख्या वाले एलिवेटर पीसीबी बोर्ड विनिमेय हो सकते हैं?
आवश्यक रूप से नहीं। समान भाग संख्या वाले एलिवेटर पीसीबी बोर्ड हार्डवेयर संशोधन, फर्मवेयर, कनेक्टर लेआउट या संचार प्रोटोकॉल में भिन्न हो सकते हैं। मौजूदा एलिवेटर प्रणाली के विरुद्ध संगतता को सत्यापित किया जाना चाहिए।

Q3: क्या प्रतिस्थापन एलेवेटर पीसीबी बोर्ड को प्रोग्रामिंग की आवश्यकता है?
कुछ प्रतिस्थापन पीसीबी बोर्डों को फर्मवेयर कॉन्फ़िगरेशन, पैरामीटर सेटिंग्स या सिस्टम-विशिष्ट प्रोग्रामिंग की आवश्यकता होती है। अन्य में पहले से ही आवश्यक सॉफ़्टवेयर हो सकता है। सही प्रक्रिया पीसीबी मॉडल और लिफ्ट नियंत्रण प्रणाली में इसकी भूमिका पर निर्भर करती है।

Q4: क्या संपूर्ण नियंत्रण प्रणाली को बदले बिना दोषपूर्ण एलेवेटर पीसीबी बोर्ड को बदला जा सकता है?
कुछ मामलों में, एक व्यक्तिगत पीसीबी को बदला जा सकता है यदि प्रतिस्थापन मौजूदा नियंत्रक, फर्मवेयर, वायरिंग और कनेक्टेड घटकों के साथ संगत है। प्रतिस्थापन पर निर्णय लेने से पहले एक योग्य तकनीशियन को खराबी की पुष्टि करनी चाहिए।

Q5: प्रतिस्थापन एलेवेटर पीसीबी बोर्ड खरीदते समय मुझे क्या जानकारी प्रदान करनी चाहिए?
कृपया मूल पीसीबी भाग संख्या, हार्डवेयर संशोधन, एलिवेटर मॉडल, स्पष्ट बोर्ड फोटो और आवश्यक मात्रा प्रदान करें। SULAB इन विवरणों की समीक्षा करने और उपलब्ध प्रतिस्थापन विकल्पों की जांच करने में मदद कर सकता है।
