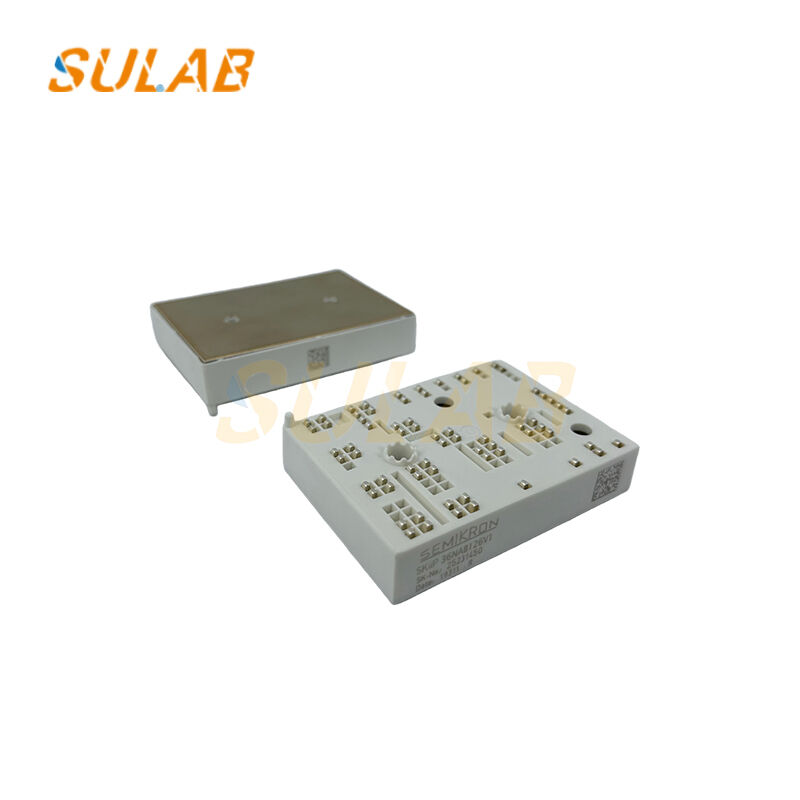

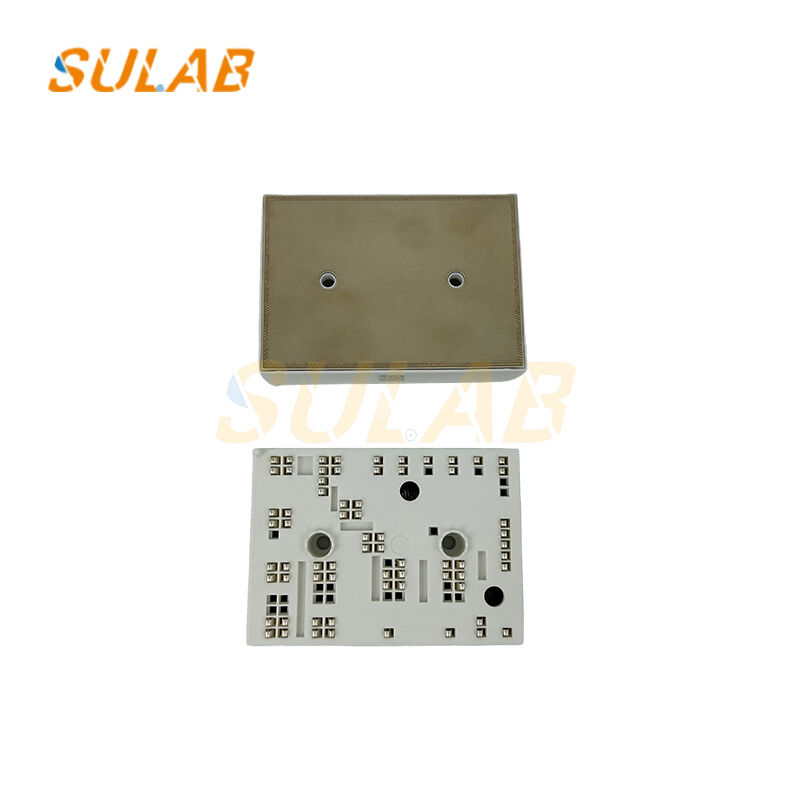

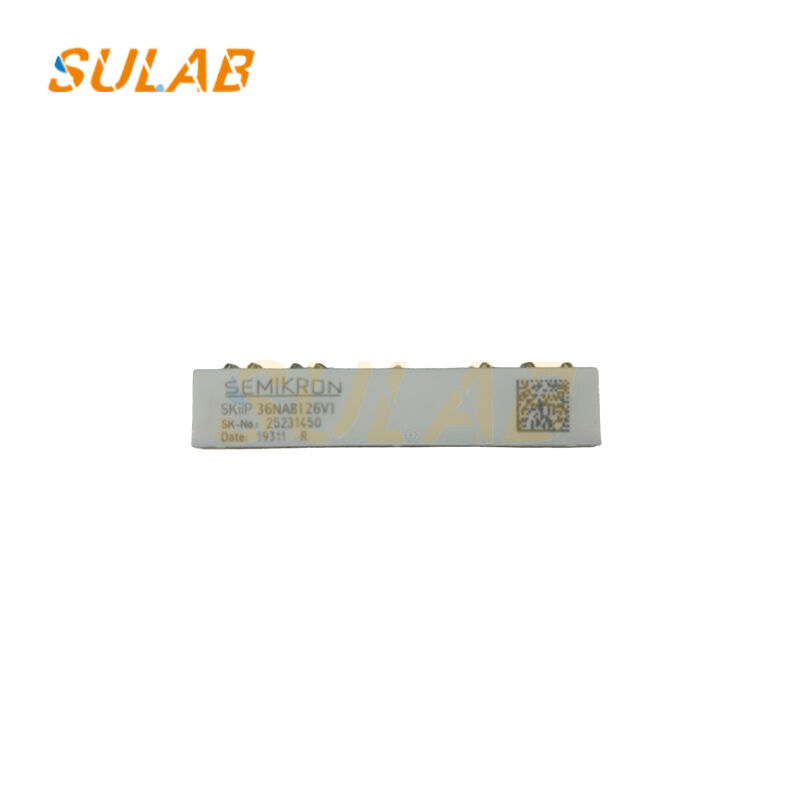

सेमिक्रोन SKiiP 36NAB126V1 इंटेलिजेंट आईजीबीटी मॉड्यूल 1200 V 70 A 18.5 kW लिफ्ट ड्राइव के लिए MiniSKiiP 3
-
प्रमुखता देना
1200 V IGBT मॉड्यूल
,70 एक बुद्धिमान पावर मॉड्यूल
,18.5 किलोवाट MiniSKiiP 3
-
प्रकार36NAB126V1
-
प्रोडक्ट का नामसेमीक्रोन SKiiP 36NAB126V1 इंटेलिजेंट आईजीबीटी मॉड्यूल
-
उपयुक्तलिफ्ट के हिस्से, लिफ्ट उपकरण, एस्केलेटर के हिस्सों के लिए सामान्य, यात्री लिफ्ट, यात्री लिफ्ट
-
परिवहनग्राहकों का अनुरोध, डीएचएल टीएनटी फेडेक्स यूपीएस, समुद्री डिलीवरी
-
व्यापार के प्रकारउत्पादक
-
पैकिंगकार्टन में पैक किया गया
-
मॉडल संख्या36NAB126V1
-
न्यूनतम आदेश मात्रा1
-
प्रसव के समय3-5 कार्य दिवस
-
भुगतान शर्तेंडी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन
सेमिक्रोन SKiiP 36NAB126V1 इंटेलिजेंट आईजीबीटी मॉड्यूल 1200 V 70 A 18.5 kW लिफ्ट ड्राइव के लिए MiniSKiiP 3
सेमिक्रोन SKiiP 36NAB126V1 इंटेलिजेंट आईजीबीटी मॉड्यूल 1200 वी 70 ए 18.5 kW MiniSKiiP 3
1200 V / 70 A तीन चरण IGBT 3 (ट्रेंच) ब्रिज को जोड़ने वाला माउंट करने के लिए तैयार बुद्धिमान पावर मॉड्यूल,नरम CAL फ्रीव्हीलिंग डायोड और एक एकल MiniSKiiP 3 पीसीबी-माउंट सब्सट्रेट पर एक एकीकृत गेट ड्राइवर.
प्रमुख विशेषताएं
- स्प्रिंग-कॉन्टैक्ट तकनीक से सोल्डर जोड़ों को समाप्त किया जाता है, कंपन प्रतिरोध बढ़ता है और विधानसभा समय को आधा कर दिया जाता है
- 18.5 किलोवाट के मोटर ड्राइव, सौर/यूपीएस इन्वर्टर और उच्च आवृत्ति पावर कन्वर्टर्स के लिए आदर्श
- यूएल-मान्यता प्राप्त (फाइल E63532), 82 × 59 × 16 मिमी थर्मल अनुकूलित पैकेज
- सेकंड में प्रेस-फिट या पेंच माउंटिंग के साथ मानक MiniSKiiP हीटसिंक फिट करता है
- SKiiP 36NAB126V1-M01 / -M20 संस्करणों के लिए ड्रॉप-इन प्रतिस्थापन
- मौजूदा गेट-ड्राइव और स्न्यबर लेआउट के साथ पीछे की ओर संगत
तकनीकी विनिर्देश
| भाग संख्या | SKiiP 36NAB126V1 |
|---|---|
| निर्माता | सेमिक्रोन-डैनफोस |
| चिप प्रौद्योगिकी | आईजीबीटी 3 ट्रेंच + सीएएल डायोड |
| वीसीईएस | 1200 वी |
| IC cont / ICRM | 70 ए / 350 ए (10 एमएस) |
| पुट (typ.) | 18.5 किलोवाट |
| टोपोलॉजी | तीन चरणों का पुल (सीआईबी) |
| एकीकृत ड्राइवर | हाँ, पूर्ण-ब्रिज गेट ड्राइव |
| अलगाव | 2.5 kV आरएमएस सिरेमिक सब्सट्रेट |
| आपूर्ति वोल्टेज | 15 वी (तर्क) |
| स्विचिंग आवृत्ति | ≤ 20 kHz |
| परिचालन तापमान | -40 °C... +125 °C (Tj) |
| आयाम | 82 मिमी × 59 मिमी × 16 मिमी |
| घुड़सवार | प्रेस-फिट या एम3 शिकंजा |
| वजन | 162 ग्राम |
| अनुमोदन | UL E63532, RoHS |
यह बुद्धिमान पावर मॉड्यूल उच्च विश्वसनीयता वाले औद्योगिक अनुप्रयोगों के लिए डिज़ाइन किया गया है जिन्हें मजबूत प्रदर्शन और त्वरित स्थापना की आवश्यकता होती है।
