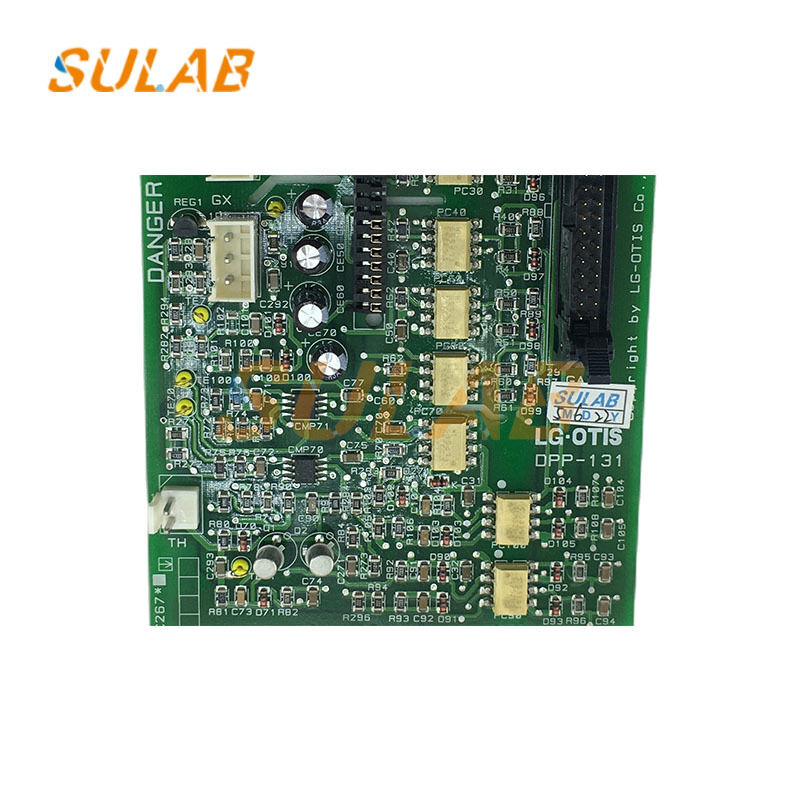

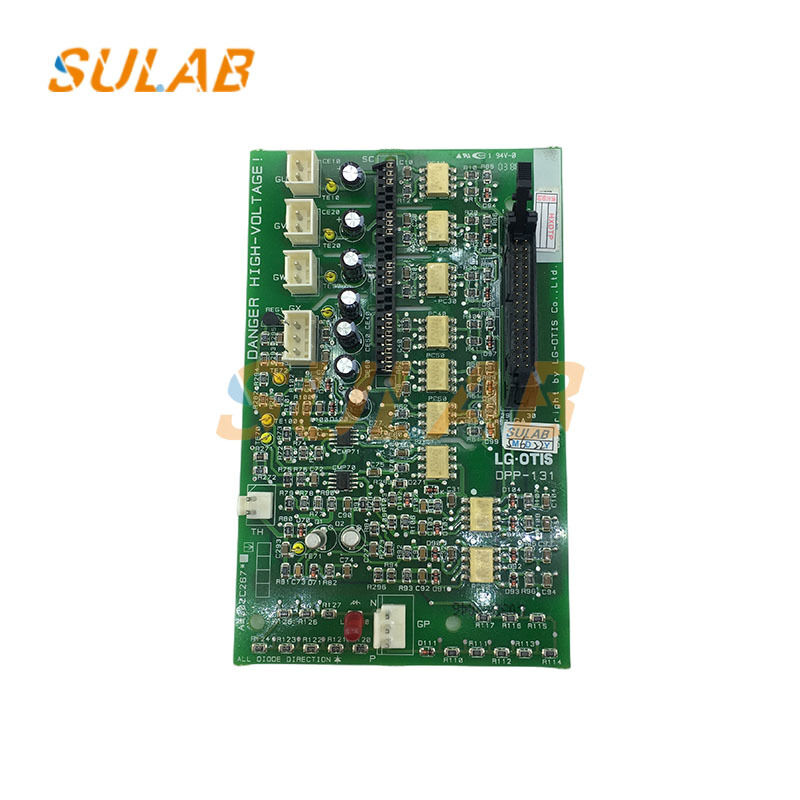

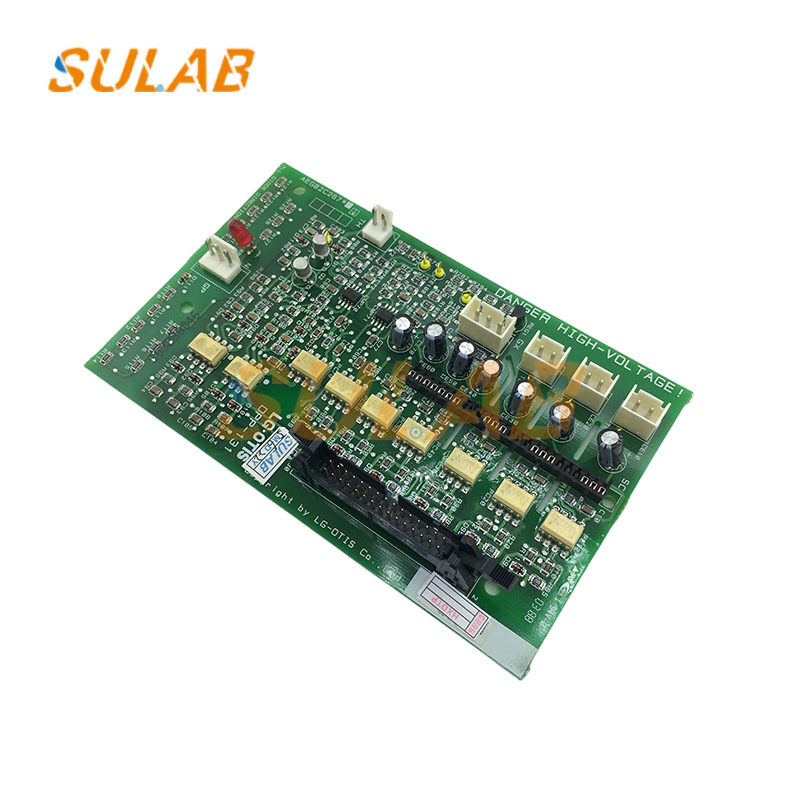

LG मॉडर्न लिफ्ट एलिवेटर ड्राइव बोर्ड DPP-131 AEG02C267, ट्रैक्शन मशीन ड्राइव कंट्रोल और सिग्नल इंटरेक्शन के साथ

LG आधुनिक लिफ्ट एलिवेटर ड्राइव बोर्ड डिज़ाइन, एलिवेटर पीसीबी मॉड्यूल ड्राइव बोर्ड, एलिवेटर कंट्रोल बोर्ड  DPP-131 AEG02C267

मुख्य कार्य

कर्षण मशीन ड्राइव नियंत्रण: कर्षण मशीन की गति और टॉर्क को विनियमित करने के लिए एक संगत परिवर्तनीय आवृत्ति बिजली आपूर्ति का उपयोग करता है, जो एलिवेटर शुरू होने, त्वरण, निरंतर गति, मंदी और रुकने के बीच सुचारू संक्रमण सुनिश्चित करता है, जो विभिन्न मंजिलों के बीच परिचालन आवश्यकताओं को पूरा करता है।

सिग्नल इंटरेक्शन और कमांड निष्पादन: एलिवेटर मुख्य नियंत्रण प्रणाली से परिचालन कमांड प्राप्त करता है, जैसे कॉल सिग्नल और फ्लोर सिग्नल, साथ ही इन्वर्टर और मोटर की परिचालन स्थिति पर प्रतिक्रिया प्रदान करता है, जिससे सभी घटकों का समन्वित संचालन सुनिश्चित होता है।

ऑपरेटिंग स्थिति निगरानी और सुरक्षा: एलिवेटर संचालन के दौरान वोल्टेज, करंट और तापमान जैसे मापदंडों की वास्तविक समय में निगरानी करता है, जिसमें ओवरकरंट, ओवरवॉल्टेज, ओवरलोड और ओवरहीट सुरक्षा सहित कई सुरक्षा कार्य प्रदान किए जाते हैं। असामान्यताओं के मामले में तुरंत एलिवेटर को बंद कर देता है, सुरक्षित संचालन सुनिश्चित करता है।

बेहतर परिचालन दक्षता और आराम: सटीक परिवर्तनीय आवृत्ति नियंत्रण के माध्यम से, एलिवेटर संचालन के दौरान ऊर्जा की खपत को कम करता है, कंपन और शोर को कम करता है, और यात्री आराम को बढ़ाता है।

कार्य सिद्धांत

सुधार और फ़िल्टरिंग: इनपुट तीन-फेज एसी पावर को डीसी पावर में परिवर्तित करता है, और एक फ़िल्टरिंग सर्किट के माध्यम से डीसी पावर में रिपल को कम करता है, जो बाद के इन्वर्टर चरण के लिए एक स्थिर डीसी बिजली आपूर्ति प्रदान करता है।

इन्वर्टर: मुख्य नियंत्रण प्रणाली के निर्देशों के अनुसार, डीसी पावर को आईजीबीटी जैसे पावर उपकरणों का उपयोग करके समायोज्य आवृत्ति और वोल्टेज के साथ तीन-फेज एसी पावर में परिवर्तित किया जाता है, जो कर्षण मशीन मोटर की आपूर्ति करता है।

नियंत्रण तर्क संचालन: बोर्ड पर माइक्रोप्रोसेसर एलिवेटर की ऑपरेटिंग स्थिति और निर्देशों के आधार पर गति और टॉर्क जैसे नियंत्रण तर्क संचालन करता है, इन्वर्टर सर्किट के आउटपुट को समायोजित करने के लिए संबंधित नियंत्रण सिग्नल आउटपुट करता है, सटीक गति विनियमन प्राप्त करता है।

प्रतिक्रिया और समायोजन: एनकोडर जैसे प्रतिक्रिया उपकरणों के माध्यम से कर्षण मशीन की गति और स्थिति जैसी जानकारी प्राप्त करता है, इसे सेट मानों के साथ तुलना करता है, और एलिवेटर संचालन की सटीकता और स्थिरता सुनिश्चित करने के लिए वास्तविक समय में आउटपुट को समायोजित करता है।
