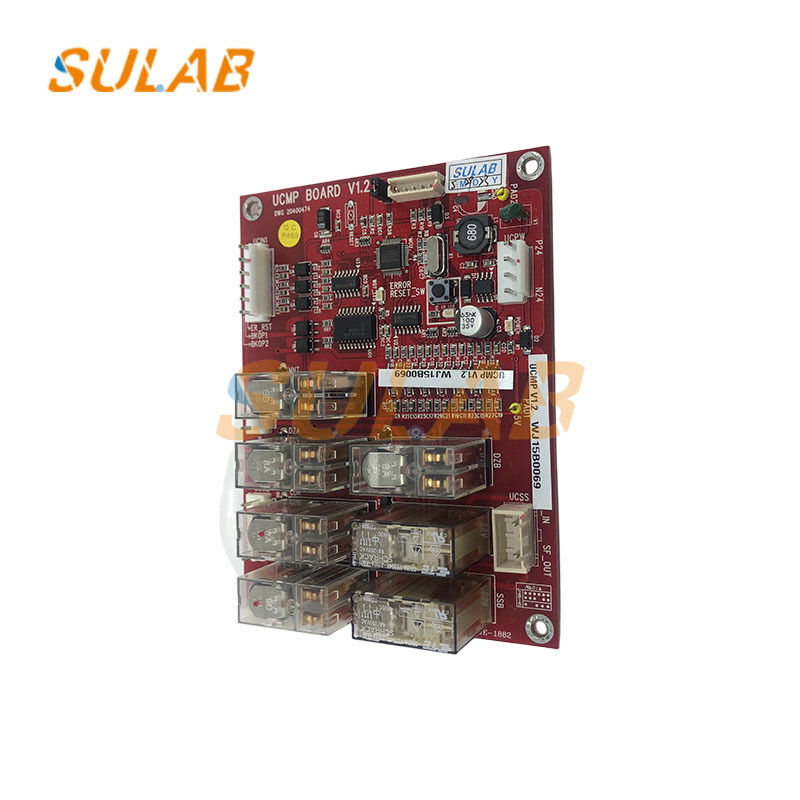

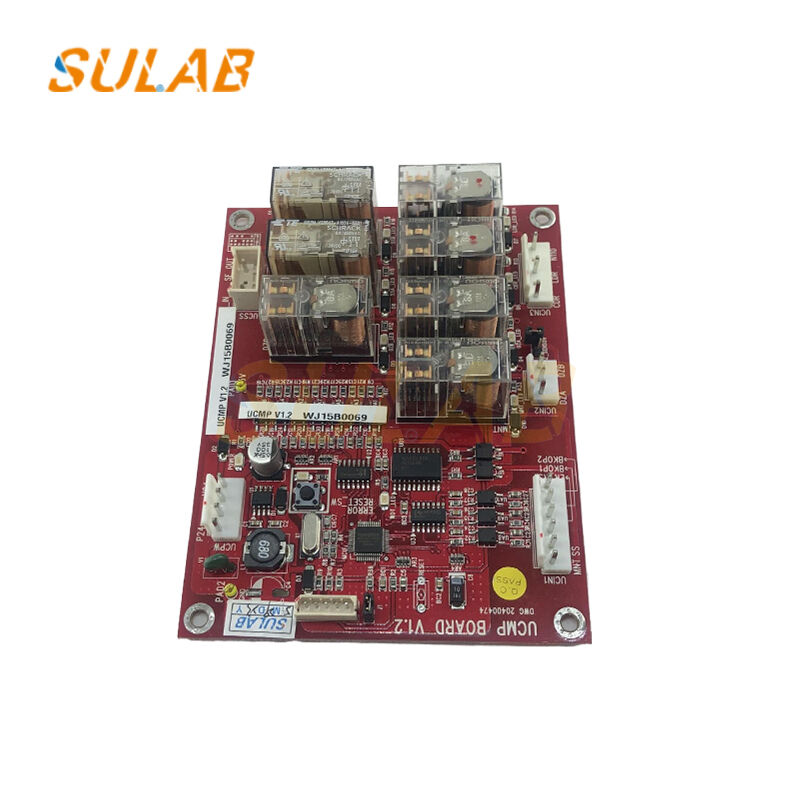

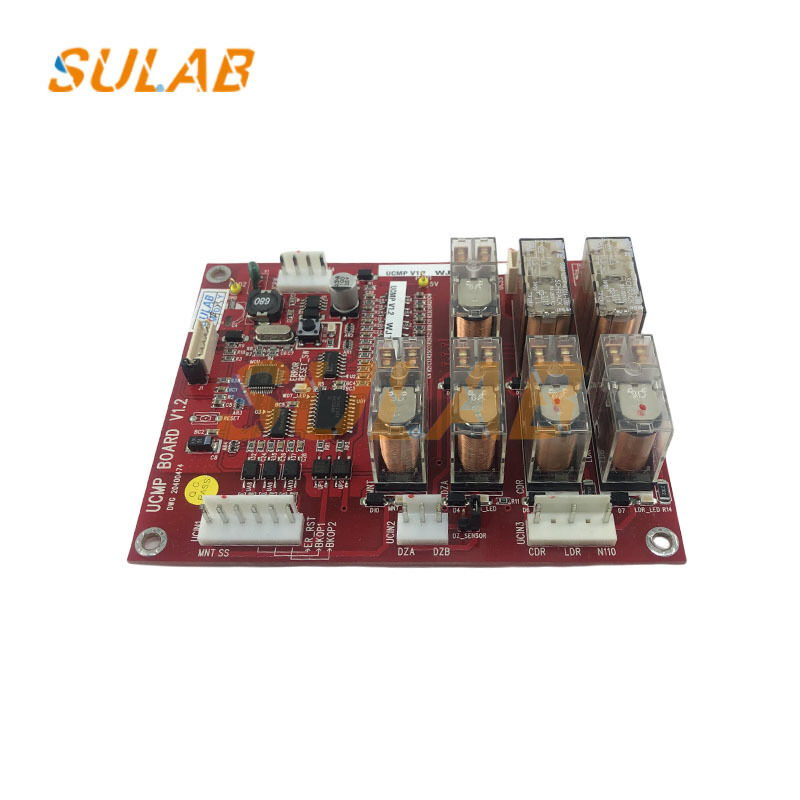

रीयल टाइम स्टेटस मॉनिटरिंग सेफ्टी जजमेंट और रैपिड रिस्पांस रिडंडेंट सेफ्टी डिज़ाइन के साथ लिफ्ट पीसीबी बोर्ड यूसीएमपी बोर्ड वी1.2

लिफ्ट पार्ट्स, लिफ्ट पीसीबी बोर्ड, रिले बोर्ड, लिफ्ट पीसीबी मुख्य बोर्ड, ड्राइवर बोर्ड, लिफ्ट कंट्रोल बोर्ड घटक UCMP बोर्ड V1.2

मुख्य कार्य विखंडन:

वास्तविक समय स्थिति निगरानीः सिंक्रोनस रूप से दरवाजा क्षेत्र संकेतों (स्तर संवेदक), दरवाजा ताला स्थिति (कार दरवाजा / लैंडिंग दरवाजे संपर्क) एकत्र करता है,और कार की स्थिति और गति (एनकोडर) सुरक्षा निर्णय तर्क का निर्माण करने के लिए.

असामान्य टोक़ या विस्थापन जोखिमों की पहचान करने के लिए ब्रेक स्थिति और ड्राइव सिस्टम आउटपुट का निरंतर निदान करता है।

सुरक्षा निर्णय और त्वरित प्रतिक्रियाः जब दरवाजा खुलता है और कार अनुमेय विस्थापन (आमतौर पर ± 100 मिमी) या गति सीमा से अधिक हो जाती है, तो तुरंत सुरक्षा को सक्रिय करता हैः ड्राइव पावर को काट देता है,मुख्य ब्रेक/सहायक ब्रेक को सक्रिय करता है, मिलीसेकंड के स्तर पर रोक प्राप्त करना।

आउटपुट फेल कोड और सिस्टम लॉक; आपरेशन के आकस्मिक पुनः आरंभ को रोकने के लिए पेशेवर रीसेट की आवश्यकता है।

अतिरिक्त सुरक्षा डिजाइनः दो-चैनल सिग्नल तुलना और दोहरी बिजली की आपूर्ति, मुख्य नियंत्रण बोर्ड से स्वतंत्र, एक एकल गलती के कारण विफलता के जोखिम को कम करती है।

दरवाजे को जल्दी खोलने और पुनः स्तरित करने जैसे कार्यों के साथ संगत, दरवाजे के क्षेत्र की सुरक्षा सुनिश्चित करते हुए दक्षता में सुधार।

विनियामक अनुपालन और प्रणाली अनुकूलनः नव स्थापित/नवीनीकृत लिफ्टों के लिए अनिवार्य विन्यास के रूप में, यह मुख्यधारा के नियंत्रण प्रणालियों (जैसे मोनार्क और सियासून) के साथ संगत है।

स्व-परीक्षण और परीक्षण मोड का समर्थन करता है, जिससे रखरखाव कर्मियों को कार्यात्मक प्रभावकारिता सत्यापित करने में आसानी होती है।
