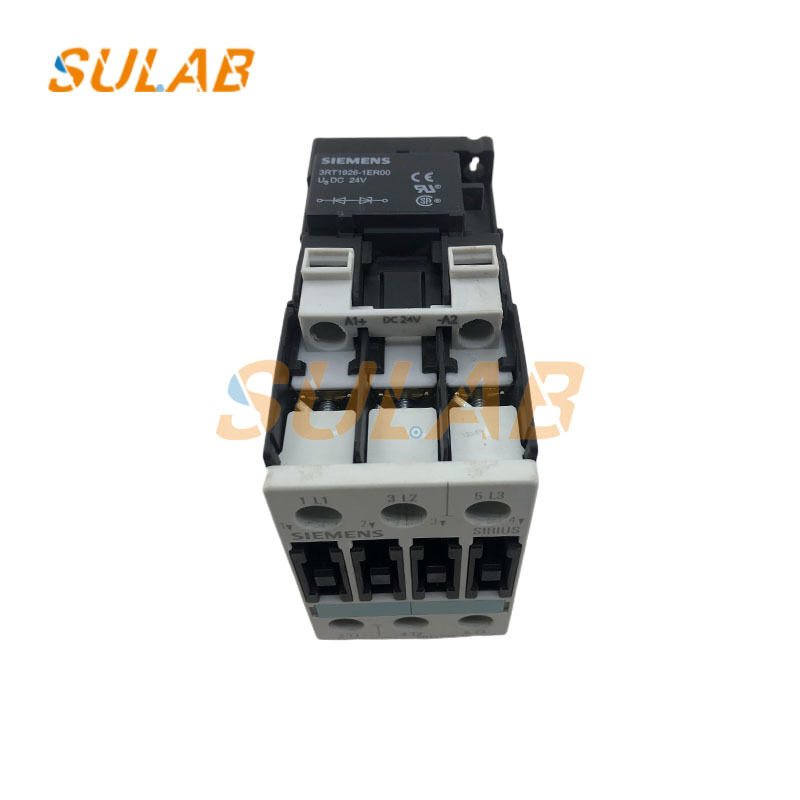

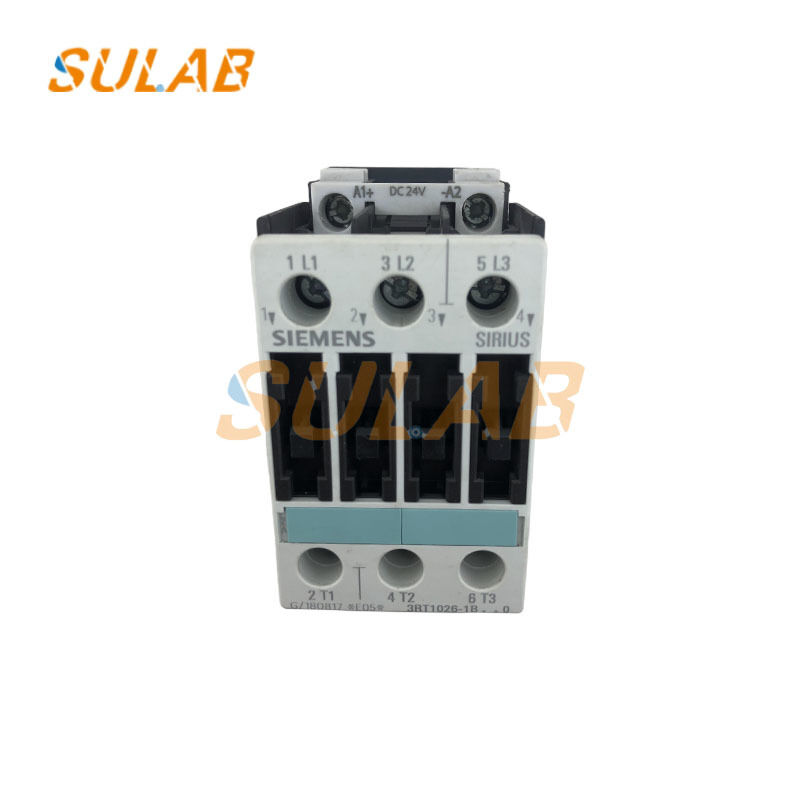

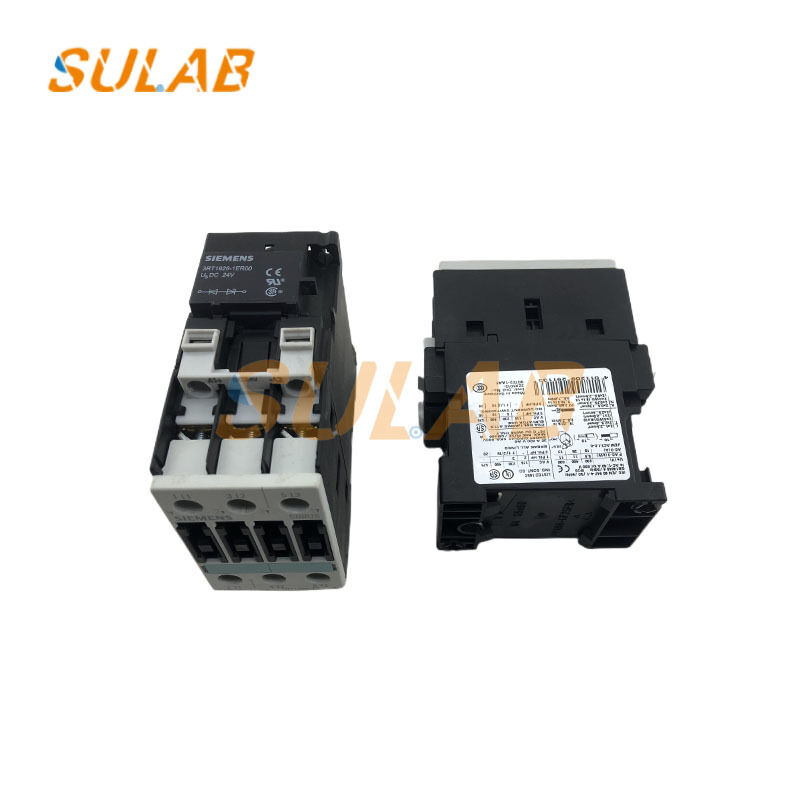

उच्च गुणवत्ता वाला सीमेंस एलिवेटर कॉन्टैक्टर 3RT1026-1B, AC-3 25A/400V रेटिंग के साथ मोटर ओवरलोड सुरक्षा और रिमोट कंट्रोल के लिए

उच्च गुणवत्ता वाले नए संपर्ककर्ता सीमेंस लिफ्ट नियंत्रण घटक लिफ्ट संपर्ककर्ता 3RT1026-1B

सामान्य औद्योगिक मुख्य कार्य:

जब लोड ऑन/ऑफ कंट्रोल कॉइल को सक्रिय किया जाता है, तो विद्युत चुम्बकीय आकर्षण संपर्कों को बंद कर देता है, मुख्य सर्किट को जोड़ता है और लोड (जैसे मोटर या हीटर) को संचालित करने की अनुमति देता है। जब कॉइल को निष्क्रिय किया जाता है, तो स्प्रिंग संपर्कों को खोल देता है, जिससे लोड बंद हो जाता है। मुख्य संपर्क AC-3 25A / 400V (11kW मोटर) के रेटेड लोड का समर्थन करते हैं, जो अधिकांश छोटे और मध्यम शक्ति मोटरों की स्टार्ट-स्टॉप आवश्यकताओं को पूरा करते हैं।

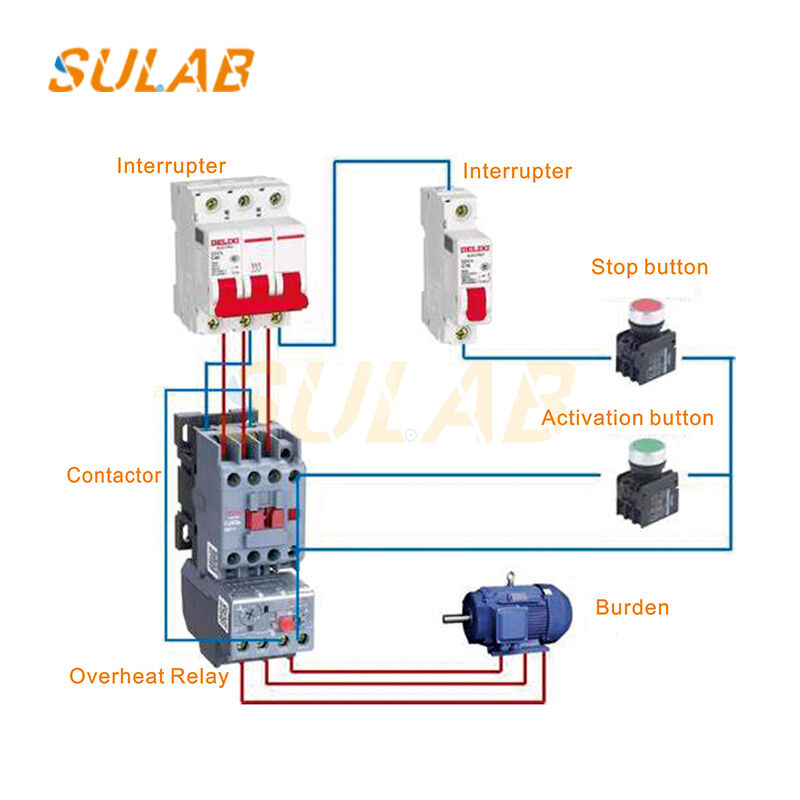

सर्किट अलगाव और सुरक्षा: जब सहायक संपर्क खुले होते हैं, तो मुख्य सर्किट और नियंत्रण सर्किट विद्युत रूप से अलग हो जाते हैं, जिससे नियंत्रण-पक्ष की खराबी मुख्य सर्किट को प्रभावित नहीं करती है। इसका उपयोग थर्मल ओवरलोड रिले (जैसे 3RU1126) के साथ मोटर के लिए ओवरलोड सुरक्षा प्रदान करने के लिए भी किया जा सकता है। जब मोटर ओवरलोड हो जाती है, तो थर्मल रिले संपर्ककर्ता कॉइल को निष्क्रिय कर देता है, जिससे मुख्य सर्किट कट जाता है।

रिमोट और स्वचालित नियंत्रण: कॉइल को बटन, पीएलसी और रिले जैसे नियंत्रण तत्वों द्वारा संचालित किया जा सकता है ताकि मुख्य सर्किट में उच्च-वोल्टेज घटकों के सीधे संचालन के बिना रिमोट मैनुअल या स्वचालित प्रोग्राम नियंत्रण प्राप्त किया जा सके, जिससे परिचालन सुरक्षा में सुधार होता है।

डोर ऑपरेटर सिस्टम नियंत्रण का उपयोग लिफ्ट कार डोर/लैंडिंग डोर ड्राइव मोटर के स्टार्ट और स्टॉप नियंत्रण के लिए किया जाता है। यह डोर ऑपरेटर कंट्रोलर से सिग्नल प्राप्त करता है और डोर ऑपरेटर मोटर को संचालित (खोलने/बंद करने) या बंद करने के लिए नियंत्रित करता है जब बिजली बंद हो जाती है। यह डोर ऑपरेटर ऑपरेशन के लिए मुख्य एक्चुएटर है।

ब्रेक सर्किट नियंत्रण लिफ्ट के ब्रेक कॉइल पावर सप्लाई सर्किट में इस संपर्ककर्ता का उपयोग करता है। जब लिफ्ट को चलाने की आवश्यकता होती है, तो संपर्ककर्ता बंद हो जाता है, ब्रेक कॉइल को सक्रिय करता है ताकि ब्रेक छोड़ा जा सके; जब लिफ्ट रुक जाती है, तो संपर्ककर्ता खुल जाता है, ब्रेक कॉइल को निष्क्रिय कर देता है और ब्रेक को लॉक कर देता है ताकि सुरक्षित लिफ्ट रुक सके।

सहायक लोड नियंत्रण का उपयोग लिफ्ट नियंत्रण कैबिनेट के अंदर छोटे और मध्यम शक्ति लोड जैसे पंखे, प्रकाश व्यवस्था और ब्रेक सहायक बिजली आपूर्ति के ऑन/ऑफ नियंत्रण के लिए किया जाता है, जिससे इन सहायक उपकरणों का स्वचालित स्टार्ट और स्टॉप सक्षम होता है (उदाहरण के लिए, पंखे तब शुरू होते हैं जब लिफ्ट चल रही होती है और स्टैंडबाय मोड में होने पर बंद हो जाती है)।

ड्राइव सर्किट सहायक नियंत्रण, कुछ लिफ्ट इनवर्टर के फ्रंट या बैक सर्किट में, पावर स्विचिंग या बाईपास नियंत्रण के लिए एक एक्चुएटर के रूप में काम कर सकता है, इनवर्टर के स्टार्ट और स्टॉप लॉजिक को लागू करने के लिए नियंत्रण प्रणाली के साथ काम करता है।
