ब्रांड न्यू ओरिजिनल पीएलसी प्रोग्रामेबल कंट्रोलर जिसमें इन्फ्रारेड बीम डिटेक्शन और औद्योगिक स्वचालन के लिए नॉन-कॉन्टैक्ट ऑब्जेक्ट आइडेंटिफिकेशन है

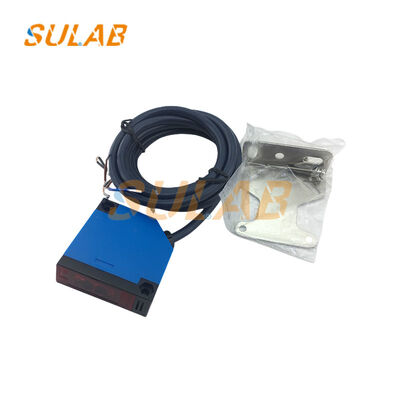

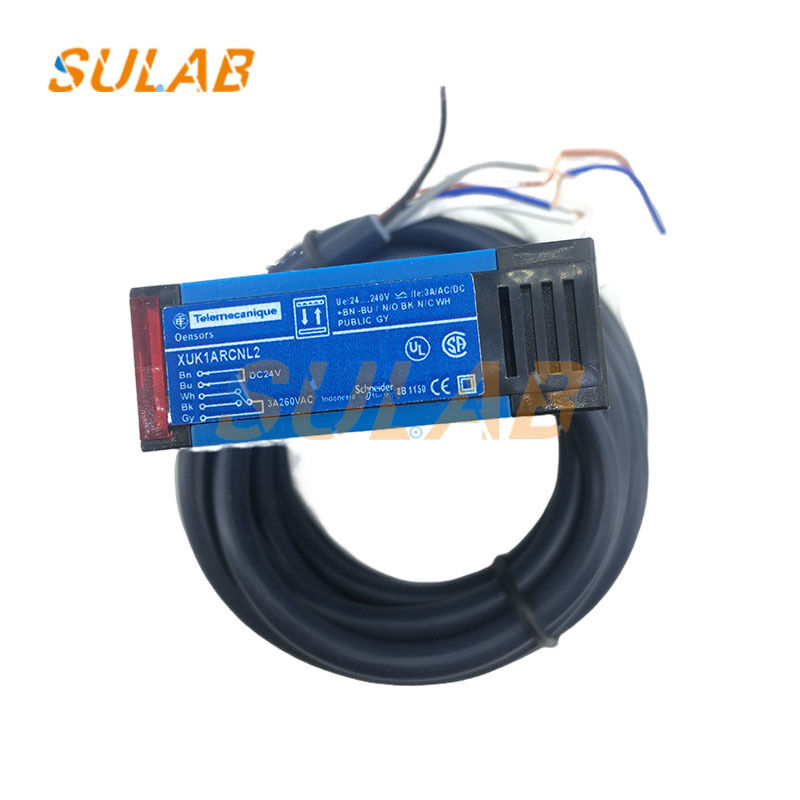

XUK1ARCNL2 ब्रांड न्यू ओरिजिनल वेयरहाउस इंडस्ट्रियल ऑटोमेशन पीएलसी प्रोग्राम करने योग्य नियंत्रक, ब्रांड न्यू फोटोइलेक्ट्रिक स्विच सेंसर

एक दिशात्मक अवरक्त किरण उत्सर्जित करनाः सेंसर के ट्रांसमीटर में एक अर्धचालक प्रकाश स्रोत (आमतौर पर एक अवरक्त उत्सर्जित डायोड) शामिल है,जो ऑपरेशन के दौरान इनपुट करंट सिग्नल को स्थिर इन्फ्रारेड बीम में परिवर्तित करता हैयह अवरक्त प्रकाश दृश्य प्रकाश हस्तक्षेप के प्रति कम संवेदनशील है, जिससे पता लगाने की स्थिरता सुनिश्चित होती है। बीम एक पूर्व निर्धारित दिशा में एक समर्पित परावर्तक की ओर सटीक रूप से निर्देशित होता है।

परावर्तक के माध्यम से बीम परावर्तनः समर्पित परावर्तन आमतौर पर एक तीन पक्षीय सही कोण प्रिज्म सरणी से बना होता है। जब अवरक्त बीम परावर्तन करता है, तो प्रतिबिंबक को प्रतिबिंबित किया जाता है।यह कई आर्थोगोनल प्रतिबिंब से गुजरता है, अंततः अपने मूल उत्सर्जन पथ के साथ कुशलता से प्रतिबिंबित किया जा रहा है और सेंसर के रिसीवर की ओर निर्देशित किया जा रहा है।यह दर्पण प्रतिबिंब फोटोइलेक्ट्रिक स्विच के स्थिर ऑप्टिकल पथ के लिए मुख्य कारण है.

बीम रिसेप्शन स्थिति के आधार पर वस्तु पहचानः सेंसर का रिसीवर, प्रकाश संवेदनशील घटकों जैसे कि फोटोड से बना है,लगातार और स्थिर रूप से प्रतिबिंबक द्वारा प्रतिबिंबित अवरक्त किरण प्राप्त करता है जब अनब्लॉकजब कोई वस्तु सेंसर और रिफ्लेक्टर के बीच ऑप्टिकल पथ में प्रवेश करती है, तो वस्तु इन्फ्रारेड बीम को ब्लॉक करती है,जिससे रिसीवर या तो प्रकाश प्राप्त करने में विफल रहता है या प्रकाश तीव्रता में तेज कमी का अनुभव करता है, जिसके परिणामस्वरूप विद्युत संकेत में महत्वपूर्ण परिवर्तन होता है।

सिग्नल प्रोसेसिंग और स्विचिंग कमांड आउटपुटः सेंसर का आंतरिक प्रोसेसिंग सर्किट रिसीवर द्वारा वास्तविक समय में परिवर्तित विद्युत सिग्नल की निगरानी करता है।एक बार विद्युत संकेत में एक परिवर्तन जो एक पूर्व निर्धारित सीमा को पूरा करता है का पता चला है, यह जल्दी से निर्धारित करता है कि एक मापी गई वस्तु से गुज़र गई है और फिर सेट लॉजिक के अनुसार एक ऑन/ऑफ स्विचिंग सिग्नल आउटपुट करता है। यह सिग्नल बाद की नियंत्रण प्रणाली में प्रेषित किया जा सकता है,उपकरण बंद करने जैसे जुड़े कार्यों की एक श्रृंखला को ट्रिगर करना, अलार्म, या वर्तमान विचलन, इस प्रकार वस्तु के संपर्क रहित पता लगाने को पूरा करता है।
