हुंडई एलिवेटर कार टॉप पैनल कंट्रोल बोर्ड जिसमें STM32 माइक्रोप्रोसेसर, 24V DC इनपुट और Rev1.4 अनुकूलन है

ब्रांड नाम: Hyundai
मॉडल संख्या: SAF20400506 Rev1.4
न्यूनतम आदेश मात्रा: 1
प्रसव के समय: 2-3 कार्य दिवस
भुगतान शर्तें: टी/टी, वेस्टर्न यूनियन,
अभी पूछताछ करें
एक उद्धरण प्राप्त करें
विशेष विवरण
मुख्य विशेषताएं

Rev1.4 एलिवेटर कार टॉप पैनल

,

STM32 माइक्रोप्रोसेसर एलिवेटर कंट्रोल बोर्ड

,

24V DC इनपुट एलिवेटर पीसीबी

ब्रांड:
हुंडई
विवरण:
लिफ्ट बोर्ड
नमूना:
SAF20400506 Rev1.4
MOQ:
1पीसी
परिवहन:
टीएनटी, यूपीएस, डीएचएल, फेडेक्स, एयर, सी
संकुल:
कार्टन, लकड़ी के मामले, फूस आदि
प्रसव के समय:
आम तौर पर भुगतान के बाद 2-3 कार्य दिवस
भुगतान विधि:
कंपनी बैंक, वेस्टर्न यूनियन, अलीबाबा, पेपैल आदि
उत्पाद वर्णन

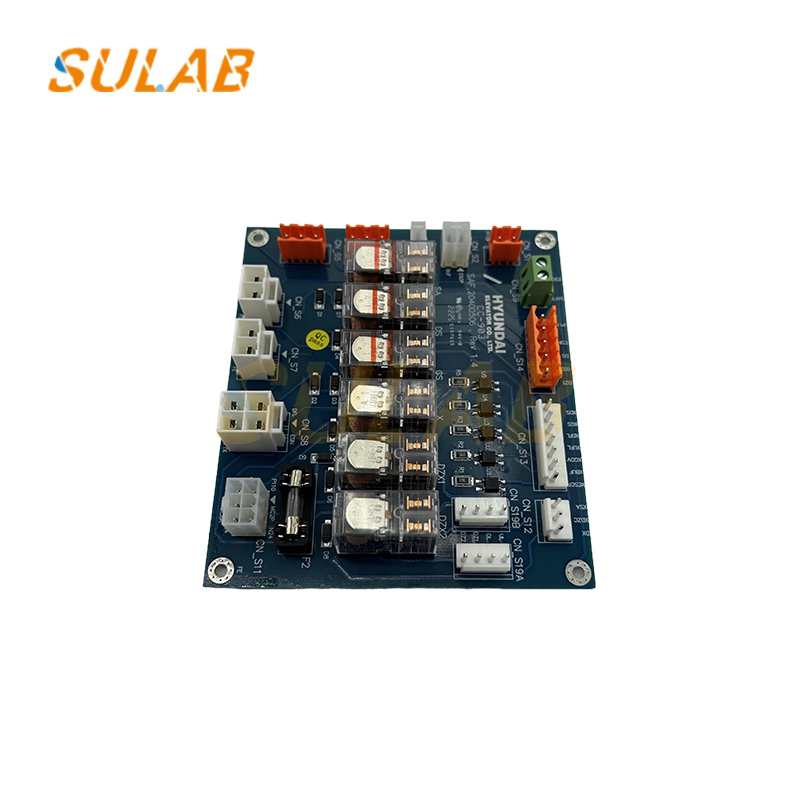

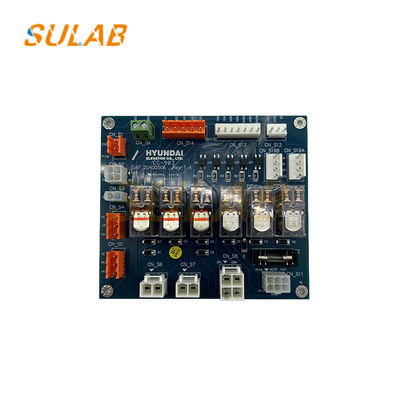

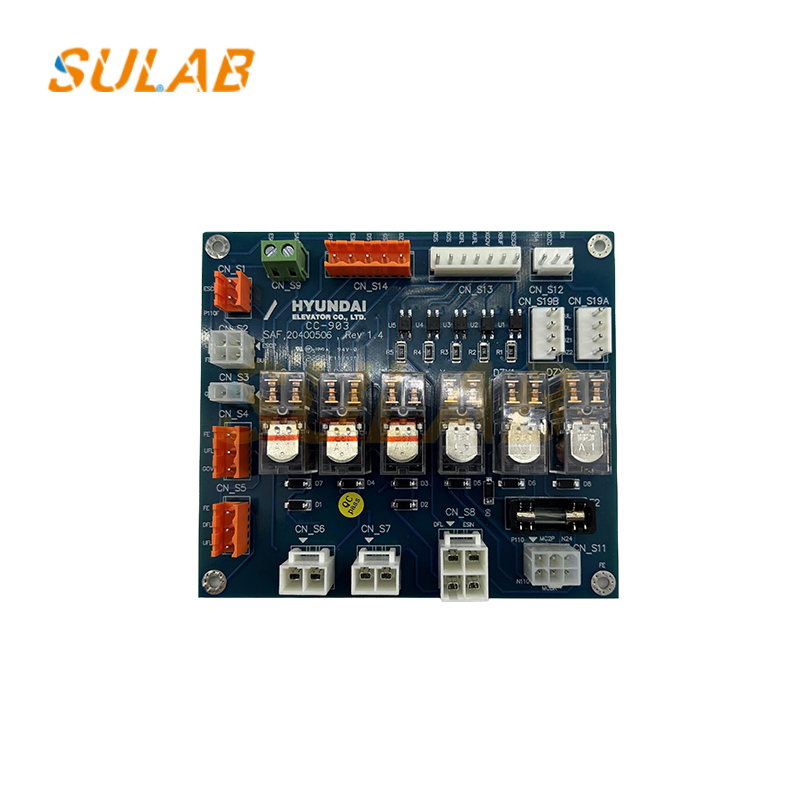

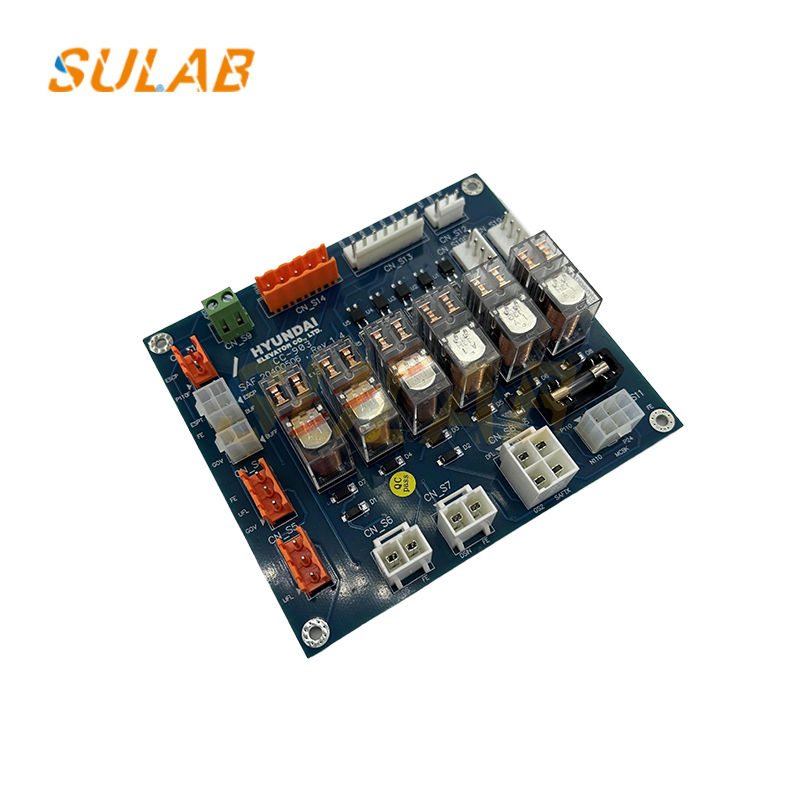

शंघाई हुंडई एलिवेटर कार टॉप पैनल SAF.20400506, REV1.6/1.4
यह बिल्कुल नया, मूल कंट्रोल बोर्ड शंघाई हुंडई एलिवेटर सिस्टम में एक महत्वपूर्ण सिस्टम घटक के रूप में कार्य करता है। प्रिंटेड सर्किट बोर्ड में हरे रंग का सोल्डर मास्क कंस्ट्रक्शन है जिसमें रिवीजन डेजिग्नेशन Rev 1.4 है, जो एक इंजीनियर और अनुकूलित संस्करण का संकेत देता है।
ब्रांड हुंडई
विवरण एलिवेटर बोर्ड
मॉडल SAF20400506 Rev1.4
MOQ 1PC
परिवहन TNT, UPS, DHL, Fedex, Air, Sea
पैकेज कार्टन, लकड़ी का केस, पैलेट आदि
डिलीवरी का समय आमतौर पर भुगतान के 2-3 कार्य दिवस बाद
वारंटी एक साल
भुगतान विधि कंपनी बैंक, वेस्टर्न यूनियन, अलीबाबा, पेपैल आदि
तकनीकी विशेषताएं
  • मुख्य नियंत्रण इकाई के रूप में एकीकृत STM32 श्रृंखला 32-बिट ARM आर्किटेक्चर माइक्रोप्रोसेसर
  • प्रोग्राम स्टोरेज के लिए Winbond SPI Flash मेमोरी
  • एनकोडर सिग्नल प्रोसेसिंग के लिए ADI डिफरेंशियल सिग्नल रिसीवर
  • डेटा एक्सचेंज के लिए डुअल CAN बस आर्किटेक्चर (TJA1050 ट्रांससीवर का उपयोग करके)
  • एलिवेटर ग्रुप कंट्रोल कम्युनिकेशन के लिए RS-485 इंटरफ़ेस क्षमता
  • पावर सप्लाई सेक्शन LM2576 स्विचिंग वोल्टेज रेगुलेटर का उपयोग करता है
  • 24V DC वाइड वोल्टेज इनपुट का समर्थन करता है
  • ऑपरेशनल फीडबैक के लिए ऑनबोर्ड SMD LED स्टेटस इंडिकेटर की ऐरे
  • CE और CCC मानकों के लिए प्रमाणित
  • -25℃ से +70℃ तक ऑपरेटिंग तापमान रेंज
यह बोर्ड मुख्य रूप से हुंडई एलिवेटर सिस्टम में कार नियंत्रण, ऑपरेशन शेड्यूलिंग और सुरक्षा निगरानी सहित महत्वपूर्ण कार्यों के लिए लागू किया गया है, जहां इसके विश्वसनीय प्रदर्शन ने इसे कई एलिवेटर मॉडल में एक मानक कॉन्फ़िगरेशन के रूप में स्थापित किया है।

एलिवेटर PCB बोर्ड - अक्सर पूछे जाने वाले प्रश्न

Q1: मैं सही रिप्लेसमेंट एलिवेटर PCB बोर्ड की पहचान कैसे करूँ?
एक रिप्लेसमेंट एलिवेटर PCB बोर्ड की पहचान करने के लिए, मूल पार्ट नंबर, हार्डवेयर रिवीजन, बोर्ड मार्किंग और एलिवेटर कंट्रोलर मॉडल की जाँच करें। PCB के दोनों तरफ की स्पष्ट तस्वीरें विभिन्न संस्करणों को अलग करने में मदद कर सकती हैं।

Q2: क्या समान पार्ट नंबर वाले एलिवेटर PCB बोर्ड इंटरचेंजेबल हो सकते हैं?
जरूरी नहीं। समान पार्ट नंबर वाले एलिवेटर PCB बोर्ड हार्डवेयर रिवीजन, फर्मवेयर, कनेक्टर लेआउट या संचार प्रोटोकॉल में भिन्न हो सकते हैं। मौजूदा एलिवेटर सिस्टम के विरुद्ध संगतता को सत्यापित किया जाना चाहिए।

Q3: क्या रिप्लेसमेंट एलिवेटर PCB बोर्ड के लिए प्रोग्रामिंग की आवश्यकता होती है?
कुछ रिप्लेसमेंट PCB बोर्डों के लिए फर्मवेयर कॉन्फ़िगरेशन, पैरामीटर सेटिंग्स या सिस्टम-विशिष्ट प्रोग्रामिंग की आवश्यकता होती है। अन्य में पहले से ही आवश्यक सॉफ़्टवेयर हो सकता है। सही प्रक्रिया PCB मॉडल और एलिवेटर नियंत्रण प्रणाली में इसकी भूमिका पर निर्भर करती है।

Q4: क्या पूरे कंट्रोल सिस्टम को बदले बिना एक खराब एलिवेटर PCB बोर्ड को बदला जा सकता है?
कुछ मामलों में, एक व्यक्तिगत PCB को बदला जा सकता है यदि रिप्लेसमेंट मौजूदा कंट्रोलर, फर्मवेयर, वायरिंग और कनेक्टेड घटकों के साथ संगत है। रिप्लेसमेंट का निर्णय लेने से पहले एक योग्य तकनीशियन को खराबी की पुष्टि करनी चाहिए।

Q5: रिप्लेसमेंट एलिवेटर PCB बोर्ड की सोर्सिंग करते समय मुझे क्या जानकारी प्रदान करनी चाहिए?
कृपया मूल PCB पार्ट नंबर, हार्डवेयर रिवीजन, एलिवेटर मॉडल, स्पष्ट बोर्ड तस्वीरें और आवश्यक मात्रा प्रदान करें। SULAB इन विवरणों की समीक्षा करने और उपलब्ध रिप्लेसमेंट विकल्पों की जांच करने में मदद कर सकता है।
