श्नाइडर LC1D श्रृंखला थ्री-फेज इलेक्ट्रोमैग्नेटिक एसी संपर्ककर्ता थर्मल ओवरलोड रिले निर्माता LC1D श्रृंखला संपर्ककर्ता और सुरक्षा मोटर नियंत्रण एसी संपर्ककर्ता 3P एसी LC1D25

श्नाइडर LC1D श्रृंखला तीन-चरण विद्युत चुम्बकीय AC संपर्ककर्ता थर्मल ओवरलोड रिले निर्माता LC1D श्रृंखला संपर्ककर्ता और सुरक्षा मोटर नियंत्रण AC संपर्ककर्ता 3P AC LC1D25

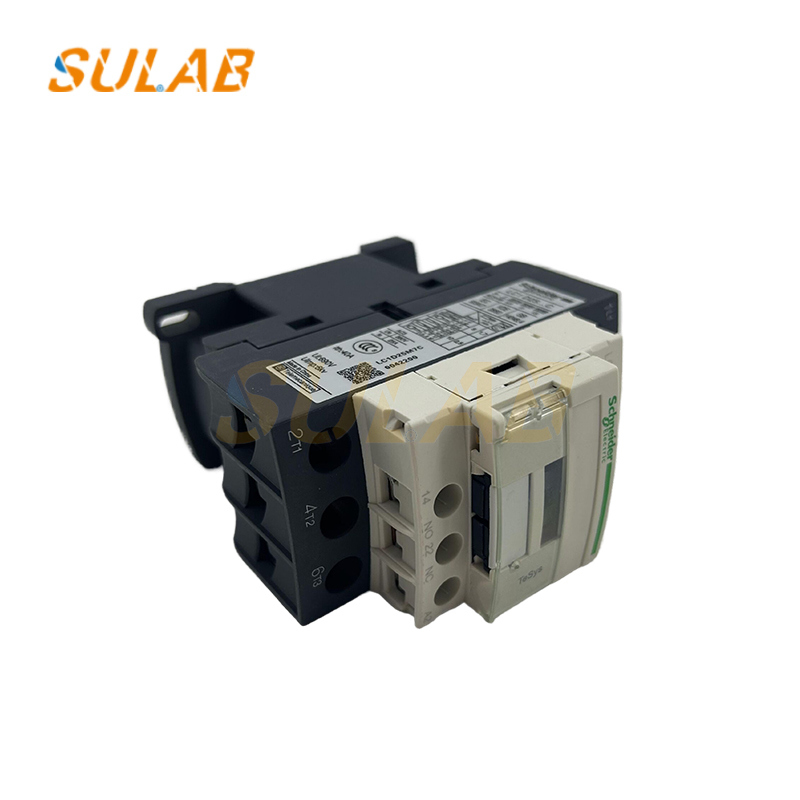

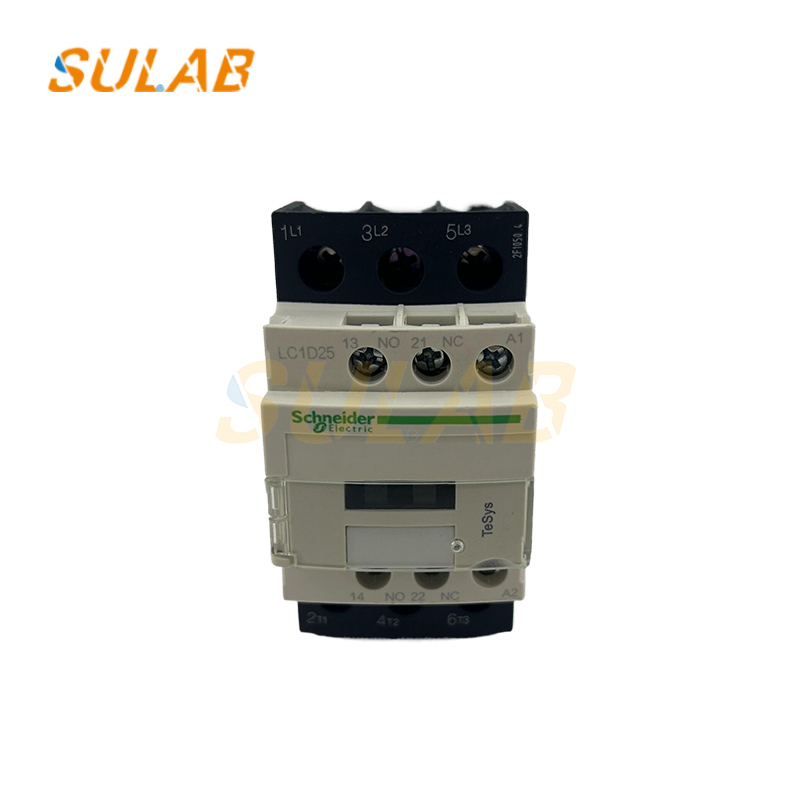

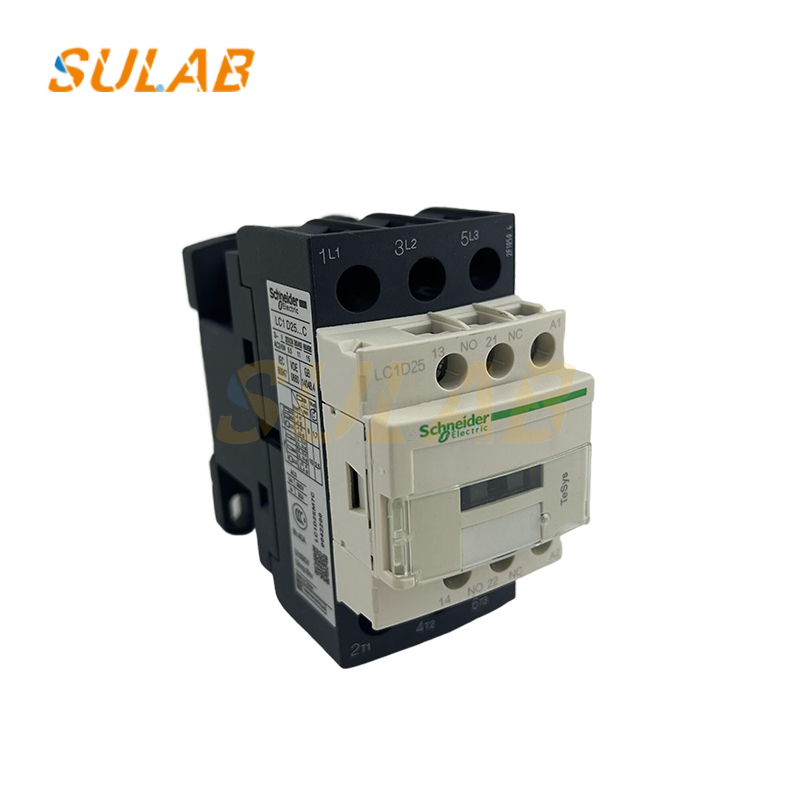

LC1D25 संपर्ककर्ता एक आमतौर पर इस्तेमाल किया जाने वाला AC संपर्ककर्ता है। निम्नलिखित एक विस्तृत परिचय है:
बुनियादी पैरामीटर:
रेटेड इन्सुलेशन वोल्टेज: 690V।
रेटेड ऑपरेटिंग करंट: AC-3 उपयोगिता श्रेणी में, 380V/400V पर 25A, 660V/690V पर 18A।
नियंत्रण सर्किट वोल्टेज: AC कॉइल वोल्टेज में 24V, 36V, 48V, 110V, 127V, 220V, 240V, 380V, 415V, 440V, 480V, 500V और 600V शामिल हैं; DC कॉइल वोल्टेज में 24V, 36V, 48V, 110V और 220V शामिल हैं।
सहायक संपर्क: आमतौर पर 1 NO (सामान्य रूप से खुला) + 1 NC (सामान्य रूप से बंद)।
उत्पाद की विशेषताएं:
कॉम्पैक्ट संरचना: डबल-ब्रेक संपर्कों के साथ एक संरक्षित, प्रत्यक्ष-अभिनय तंत्र का उपयोग करते हुए, यह उपकरण कॉम्पैक्ट और हल्का है।
विश्वसनीय प्रदर्शन: कम बिजली की खपत, लंबे जीवन और सुरक्षा की विशेषता, यह AC-3 ऑपरेटिंग श्रेणी में 1 मिलियन चक्र तक का विद्युत जीवनकाल और 10 मिलियन चक्र तक का यांत्रिक जीवनकाल का दावा करता है।
आसान स्थापना: इसे बेसप्लेट या DIN रेल पर लगाया जा सकता है। टर्मिनल स्क्रू को कसना होगा। यह सत्यापित करने के बाद कि वायरिंग सही है, मुख्य संपर्कों को डी-एनर्जाइज्ड करके पुल-इन कॉइल को कई बार ऊर्जा दें। केवल विश्वसनीय संचालन की पुष्टि के बाद ही संचालित करें।

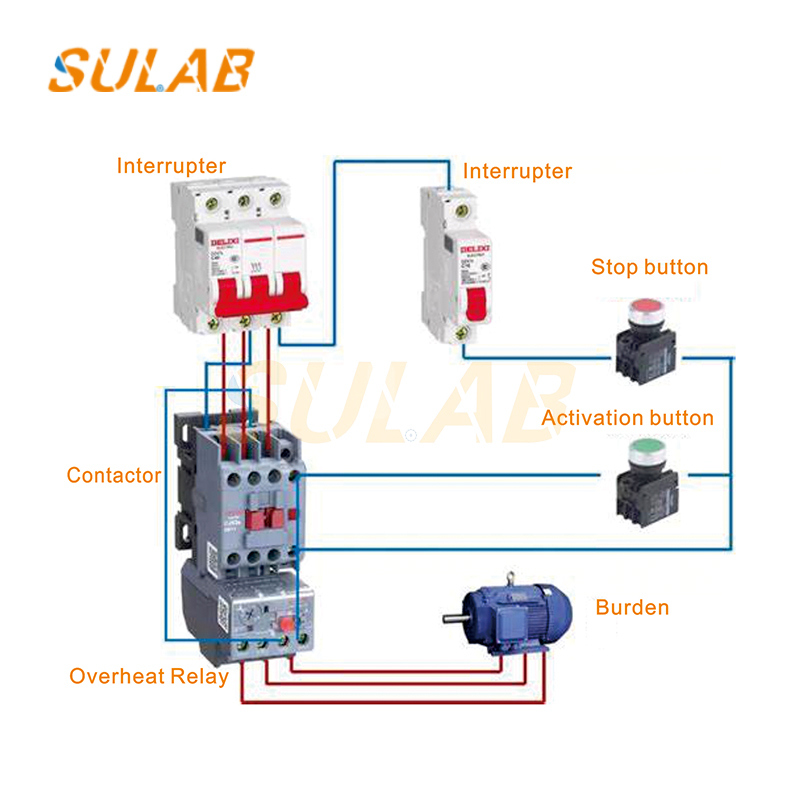

अनुप्रयोग: AC 50Hz या 60Hz सर्किट के लिए उपयुक्त, रेटेड वोल्टेज 690V तक और रेटेड करंट 25A तक। इसका उपयोग रिमोट सर्किट कनेक्शन और डिस्कनेक्शन, बार-बार शुरू करने और AC मोटर्स के नियंत्रण के लिए किया जा सकता है। इसे ओवरलोड सुरक्षा के लिए एक विद्युत चुम्बकीय स्टार्टर बनाने के लिए थर्मल रिले के साथ भी जोड़ा जा सकता है।
