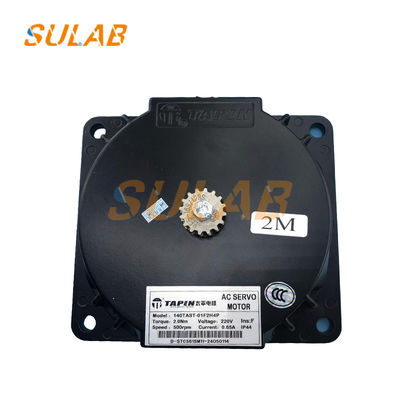

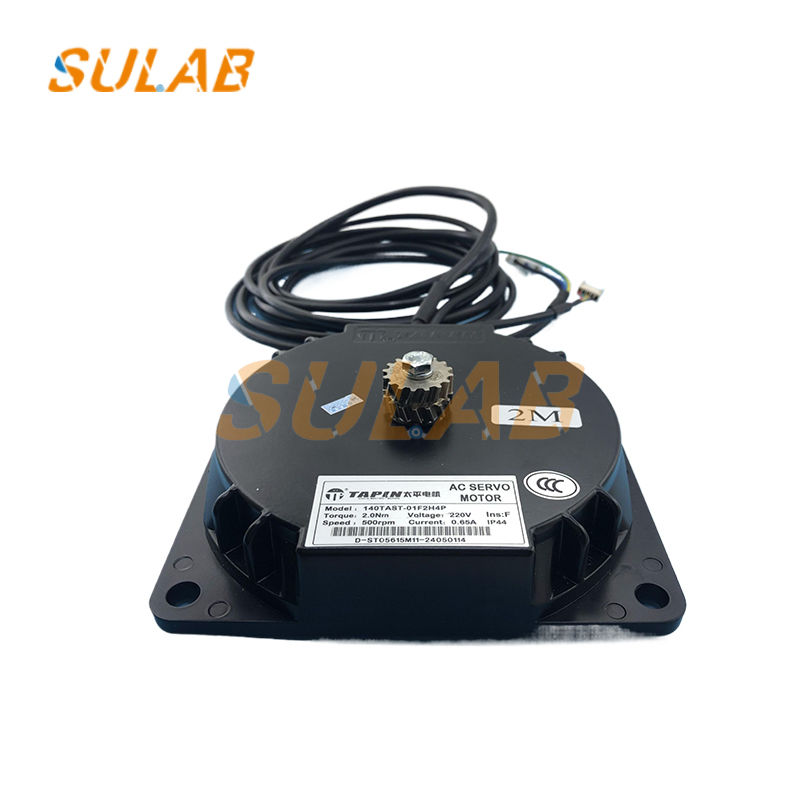

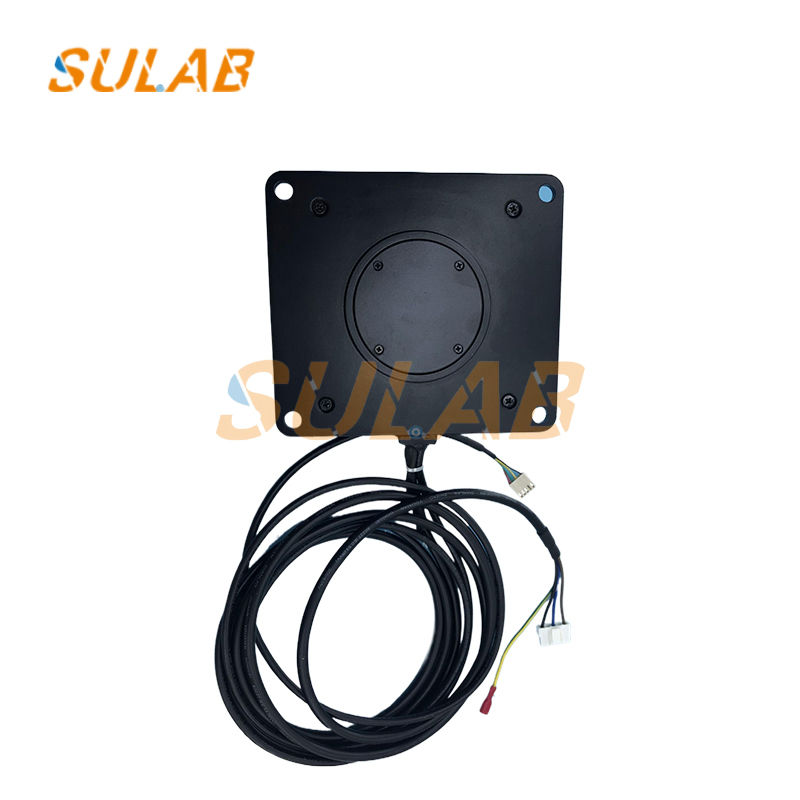

SULAB लिफ्ट स्थायी चुंबक सिंक्रोनस दरवाजा मोटर 140TAST-01F2H4P

एलिवेटर स्थायी चुंबक सिंक्रोनस डोर मोटर एसी सर्वो मोटर एलिवेटर पार्ट्स 140TAST-01F2H4P

पूर्व-स्थापना तैयारी
उपकरण निरीक्षण: डोर ऑपरेटर मोटर का सावधानीपूर्वक निरीक्षण करें, जैसे कि विकृत आवरण या क्षतिग्रस्त जंक्शन बॉक्स। मोटर नेमप्लेट पर विशिष्टताओं को सत्यापित करें, जिसमें रेटेड वोल्टेज और पावर शामिल हैं, यह सुनिश्चित करने के लिए कि वे एलिवेटर डोर ऑपरेटर सिस्टम की आवश्यकताओं को पूरा करते हैं।
उपकरण तैयारी: आवश्यक स्थापना उपकरण इकट्ठा करें, जैसे कि एक इलेक्ट्रिक पेचकश, टॉर्क रिंच, और मल्टीमीटर, साथ ही कोई भी आवश्यक स्थापना सामग्री, जैसे बोल्ट, नट, गैसकेट और ग्राउंडिंग तार।
स्थापना स्थान सत्यापन: एलिवेटर शाफ्ट के आयामों और दरवाजे के खुलने के स्थान के आधार पर एक उपयुक्त स्थापना स्थान का चयन करें ताकि डोर ऑपरेटर मोटर का सुचारू संचालन सुनिश्चित हो सके और अन्य एलिवेटर घटकों के साथ हस्तक्षेप को रोका जा सके।

स्थापना चरण
ब्रैकेट स्थापना: यदि डोर ऑपरेटर मोटर को स्थापना के लिए एक ब्रैकेट की आवश्यकता होती है, तो पहले निर्दिष्ट स्थान पर ब्रैकेट को सुरक्षित करें। उदाहरण के लिए, यदि डोर ऑपरेटर कार टॉप माउंटिंग ब्रैकेट को बोल्ट के साथ कार टॉप पर सी-स्लॉट से सुरक्षित किया गया है, तो सुनिश्चित करें कि बोल्ट कस गए हैं और ब्रैकेट सुरक्षित है।
मोटर स्थापना: 140TAST-01F2H4P डोर ऑपरेटर मोटर को ब्रैकेट पर स्थापित करें और इसे उचित बोल्ट से सुरक्षित करें। बोल्ट कसते समय, उन्हें एक विकर्ण पैटर्न में कसें ताकि एक स्थिर स्थापना और समान बल वितरण सुनिश्चित हो सके।
ड्राइव कनेक्शन: यदि डोर ऑपरेटर मोटर एक ट्रांसमिशन डिवाइस जैसे बेल्ट, चेन या गियर के माध्यम से एलिवेटर के दरवाजे से जुड़ा है, तो ट्रांसमिशन डिवाइस को ठीक से स्थापित और समायोजित किया जाना चाहिए। उदाहरण के लिए, चेन स्थापित करते समय, सुनिश्चित करें कि चेन ठीक से तनी हुई है और स्प्रोकेट के साथ अच्छी तरह से जुड़ती है। बेल्ट स्थापित करते समय, सुनिश्चित करें कि बेल्ट का तनाव मध्यम है।
विद्युत वायरिंग: डोर ऑपरेटर मोटर वायरिंग आरेख के अनुसार पावर केबल को मोटर के पावर टर्मिनलों से कनेक्ट करें। सुनिश्चित करें कि वायरिंग सही, सुरक्षित है और विद्युत सुरक्षा आवश्यकताओं को पूरा करती है। साथ ही, उचित सिग्नल ट्रांसमिशन सुनिश्चित करने के लिए एलिवेटर नियंत्रण प्रणाली की सिग्नल केबल को मोटर के सिग्नल टर्मिनल से कनेक्ट करें।

समायोजन और अंशांकन: स्थापना के बाद, डोर मोटर की स्थिति को समायोजित करें, यह सुनिश्चित करते हुए कि डोर मोटर की गाइड रेल कार के दरवाजे की सिल के समानांतर है। डोर मोटर की ऊर्ध्वाधरता सुनिश्चित करने के लिए एक प्लंब बॉब का उपयोग करें। यदि आवश्यक हो, तो समानांतरता और ऊर्ध्वाधरता को समायोजित करने के लिए एक प्लग का उपयोग करें, जिसमें 1 मिमी से अधिक का विचलन न हो। साथ ही, डोर मोटर के केंद्र को कार के प्रवेश और निकास केंद्र के साथ संरेखित करें।
