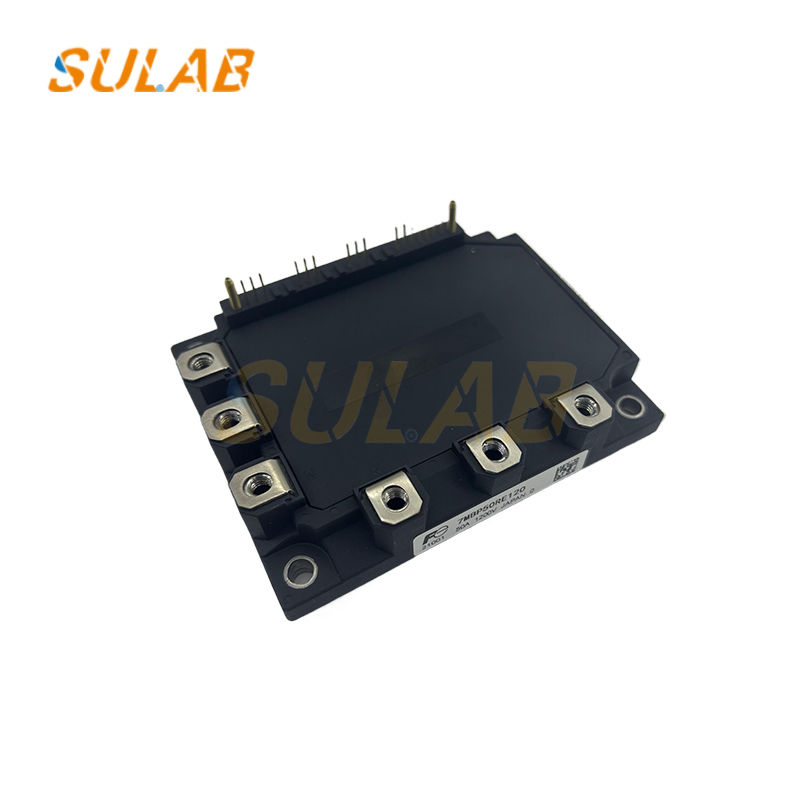

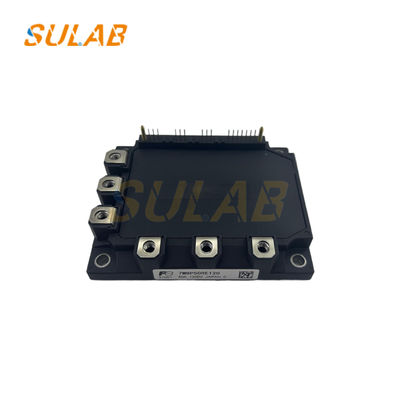

SULAB लिफ्ट IGBT मॉड्यूल 7MBP50RE120 1200V 50A ड्राइवर

लिफ्ट आईजीबीटी मॉड्यूल ड्राइवर मॉड्यूल आयातित नई मूल पावर मॉड्यूल उत्कृष्ट गुणवत्ता 7MBP50RE120

मूल पैरामीटरः
कलेक्टर-एमिटर वोल्टेज (Vces): 1200V
डीसी कलेक्टर करंट (Ic): 50A
1ms कलेक्टर करंट (आईसीपी): 100A
कलेक्टर पावर डिसिपेशन (प्रति ट्रांजिस्टर): 300W
ऑपरेटिंग केस तापमान (टोपर): -20°C से 100°C
भंडारण तापमान (Tstg): -40°C से 125°C
विशेषताएं:
तापमान संरक्षण: IGBT जंक्शन के तापमान की सीधे निगरानी करता है ताकि यह सुनिश्चित हो सके कि डिवाइस सुरक्षित ऑपरेटिंग तापमान सीमा के भीतर रहे, जिससे ओवरहीटिंग क्षति को रोका जा सके।
कम पावर लॉस और सॉफ्ट स्विचिंगः अनुकूलित स्विचिंग प्रदर्शन नुकसान को कम करता है और चिकनी स्विचिंग संक्रमण प्राप्त करता है, जिससे ऊर्जा दक्षता में सुधार होता है।
उच्च प्रदर्शन और उच्च विश्वसनीयताः अतितापमान संरक्षण कठोर परिचालन स्थितियों में आईजीबीटी की स्थिरता को बढ़ाता है।एकीकृत नियंत्रण सर्किट घटकों की संख्या को काफी कम करता है, समग्र प्रणाली विश्वसनीयता में सुधार।
अलार्म आउटपुट: सिस्टम की स्थिति की आसान निगरानी और निदान के लिए पी-साइड और एन-साइड दोनों पर अलार्म सिग्नल प्रदान करता है।

बिजली रूपांतरण और नियंत्रण: यह मॉड्यूल IGBT और संबंधित ड्राइव सर्किट को एकीकृत करता है ताकि डीसी पावर को तीन-चरण एसी पावर में परिवर्तित किया जा सके।मोटर्स जैसे भारों को परिवर्तनीय आवृत्ति और वोल्टेज शक्ति प्रदान करनाउदाहरण के लिए, छोटे और मध्यम आकार के लिफ्टों में,7MBP50RE120 मॉड्यूल लिफ्ट की परिचालन स्थिति और नियंत्रण आदेशों के आधार पर मोटर की गति को ठीक से समायोजित करता है, जिससे लिफ्ट की गति सुचारू रूप से सुनिश्चित हो सके।

ऊर्जा पुनर्जनन और ऊर्जा बचत: जब मोटर धीमा या ब्रेक लगा रहा होता है, तो यह अतिरिक्त ऊर्जा उत्पन्न करता है।7MBP50RE120 मॉड्यूल इस ऊर्जा को विद्युत ऊर्जा में परिवर्तित करता है और इसे ग्रिड में वापस खिलाता है या इसे बाद में उपयोग के लिए संग्रहीत करता हैइस प्रकार प्रणाली की ऊर्जा दक्षता में सुधार और ऊर्जा बचत प्राप्त होती है।

सुरक्षा: मॉड्यूल में स्वयं और प्रणाली के सुरक्षित संचालन को सुनिश्चित करने के लिए विभिन्न सुरक्षा सुविधाएं शामिल हैं। उदाहरण के लिए,अधिभार संरक्षण (ओसी) तेजी से सर्किट बंद कर देता है जब वर्तमान नामित मूल्य से अधिक हैसर्ट सर्किट सुरक्षा (SC) सर्ट सर्किट की खराबी पर तुरंत प्रतिक्रिया देती है, जिससे उपकरण को नुकसान नहीं होता है।ड्राइवर बिजली आपूर्ति कम वोल्टेज संरक्षण (यूवी) ड्राइवर बिजली आपूर्ति वोल्टेज बहुत कम है जब मॉड्यूल बंद कर देता है, अपर्याप्त वोल्टेज के कारण मॉड्यूल की खराबी को रोकना।अतितापमान संरक्षण (OH) सीधे IGBT जंक्शन तापमान की निगरानी करता है और स्वचालित रूप से संरक्षण को ट्रिगर करता है जब तापमान बहुत अधिक होता है, ओवरहीटिंग के कारण डिवाइस की विफलता को रोकना।

दोष निदान और अलार्मः 7MBP50RE120 मॉड्यूल पी पक्ष और एन पक्ष दोनों पर अलार्म सिग्नल प्रदान करता है। जब मॉड्यूल एक दोष या असामान्यता का पता लगाता है, तो यह एक संबंधित अलार्म सिग्नल जारी करता है,कर्मचारियों को सिस्टम की स्थिति की त्वरित निगरानी करने और दोष निदान और मरम्मत करने में सक्षम बनाना.

सरलीकृत प्रणाली डिजाइनः क्योंकि मॉड्यूल में ड्राइवर और सुरक्षा सर्किट अंतर्निहित हैं, परिधीय सर्किट का डिजाइन बहुत सरल है, नियंत्रण सर्किट घटकों की संख्या को कम करता है,प्रणाली की जटिलता और लागत को कम करना, और समग्र प्रणाली विश्वसनीयता में सुधार।
