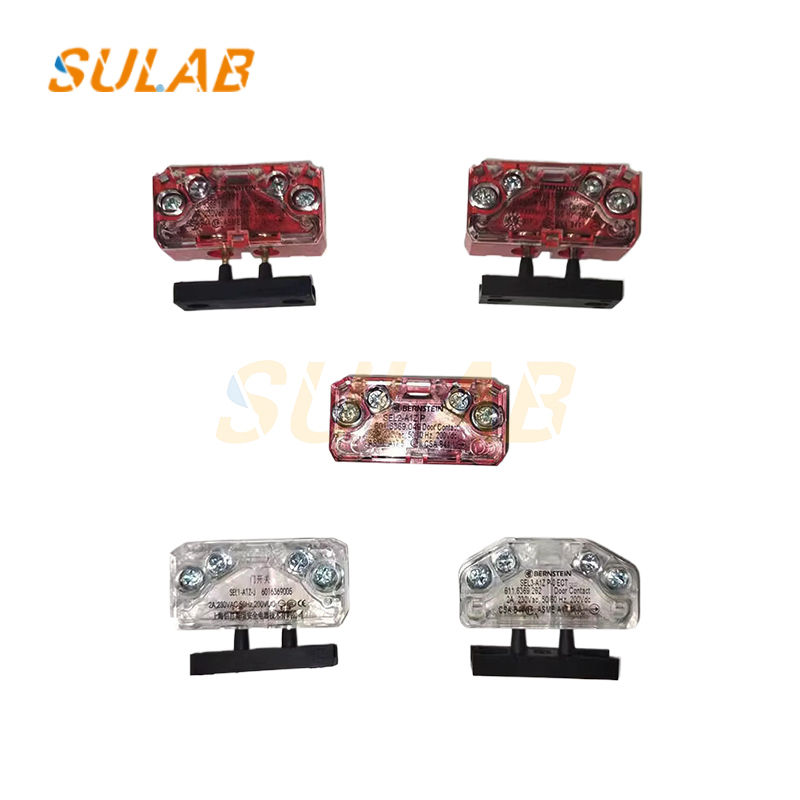

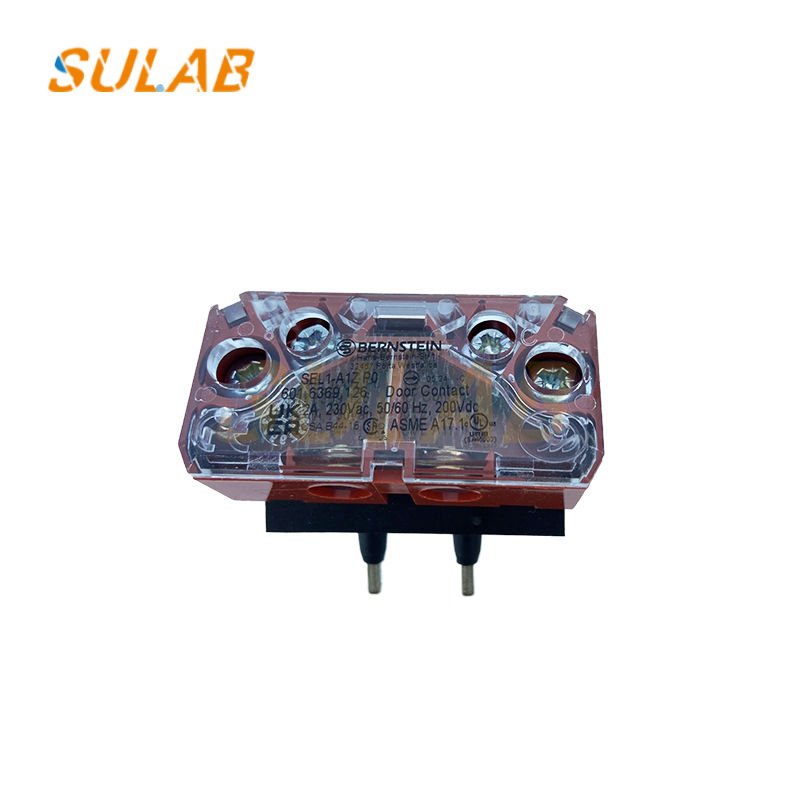

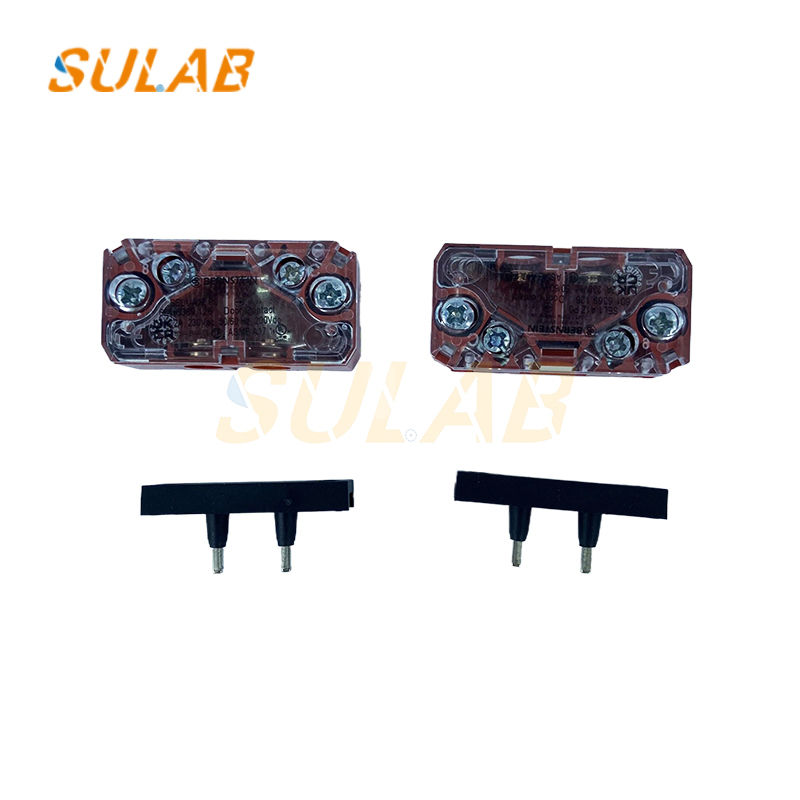

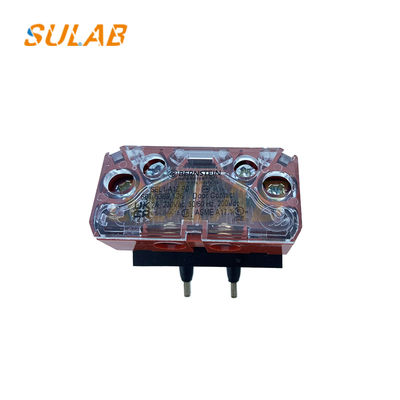

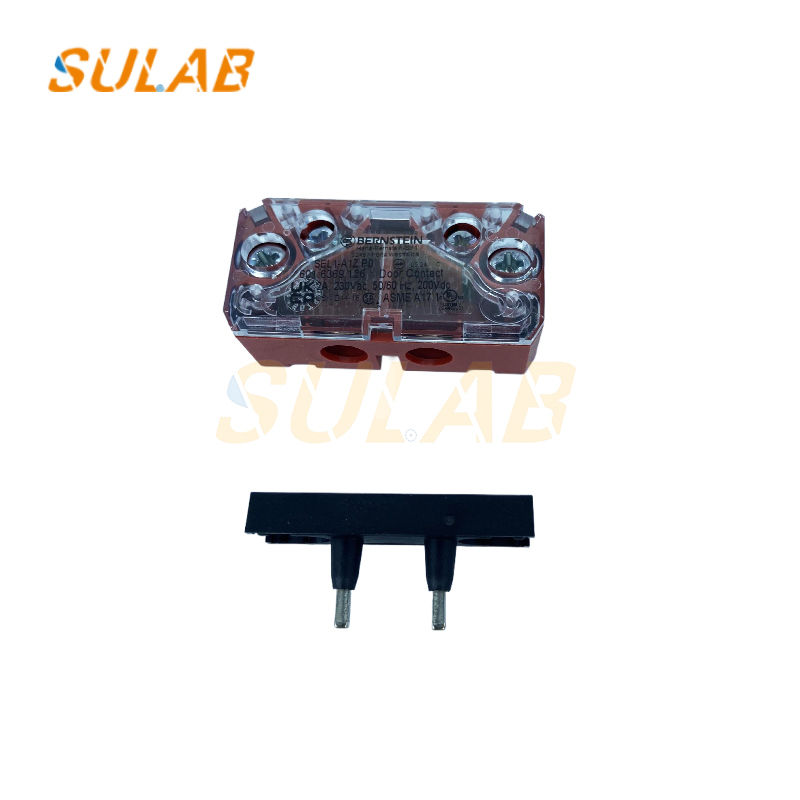

सुलभ SEL1-A1ZP0 लिफ्ट दरवाजा संपर्ककर्ता 1NC IP20 16x50mm

लिफ्ट के दरवाजे का लॉक कॉन्टैक्टर सहायक संपर्क स्विच लिफ्ट के दरवाजे का लॉक स्विच लिफ्ट कॉन्टैक्टर लिफ्ट के दरवाजे का कॉन्टैक्टर SEL1-A1ZP0

SEL1-A1ZP0 एक लिफ्ट डोर कॉन्टैक्ट स्विच है जो BERNSTEIN द्वारा निर्मित है और SEL श्रृंखला से संबंधित है। नीचे एक विवरण दिया गया है:

ऑपरेटिंग सिद्धांत: स्विच संपर्कों को स्प्रिंग्स के साथ डिज़ाइन किया गया है। हर बार जब वे संचालित होते हैं, तो संपर्क प्लेट और ऑपरेटिंग हेड यांत्रिक गति से गुजरते हैं, जिससे गंदगी, धूल और ऑक्साइड परतें हट जाती हैं, जिससे विश्वसनीय विद्युत संपर्क सुनिश्चित होता है।
संपर्क प्रकार: 1NC संपर्क।
सुरक्षा रेटिंग: IP20।
यांत्रिक जीवन: 10 मिलियन से अधिक स्विचिंग चक्र।
आयाम: 16mm H × 50mm W × 24.5mm D।
आवरण सामग्री: PC (UL94-V0), लाल या पारदर्शी में उपलब्ध है।
परिवेश तापमान: –30°C से +70°C।

स्थापना स्थान निर्धारित करें।
लिफ्ट डोर ऑपरेटर चित्रों के अनुसार, SEL1-A1ZP0 को आमतौर पर लैंडिंग डोर या कार डोर के लॉकिंग तंत्र के पास स्थापित किया जाता है। इसे दरवाजे के ऑपरेटर के यांत्रिक ट्रिगर (जैसे लॉक हुक या लिंकेज) के साथ सटीक समन्वय करना चाहिए:
जब दरवाजा पूरी तरह से बंद हो जाता है, तो यांत्रिक ट्रिगर को स्विच ऑपरेटिंग हेड को विश्वसनीय रूप से दबाना चाहिए, जिससे संपर्क "बंद" या "खुला" स्थिति में आ जाए (सर्किट डिज़ाइन के आधार पर, 1NC संपर्क सामान्य रूप से बंद होते हैं और दबाव पड़ने पर खुलते हैं)।
जब दरवाजा खुलता है, तो ट्रिगर अलग हो जाता है, स्वचालित रूप से स्विच को रीसेट करता है और संपर्क स्थिति को बदल देता है।
स्थापना स्थान को यह सुनिश्चित करना चाहिए कि स्विच और ट्रिगर के बीच का संपर्क दरवाजे के खुलने और बंद होने की प्रक्रिया के दौरान चिपके नहीं, और ट्रिगर यात्रा स्विच विनिर्देशों को पूरा करती है (आमतौर पर, विश्वसनीय संचालन के लिए 1-3 मिमी की ट्रिगर यात्रा पर्याप्त है)।
