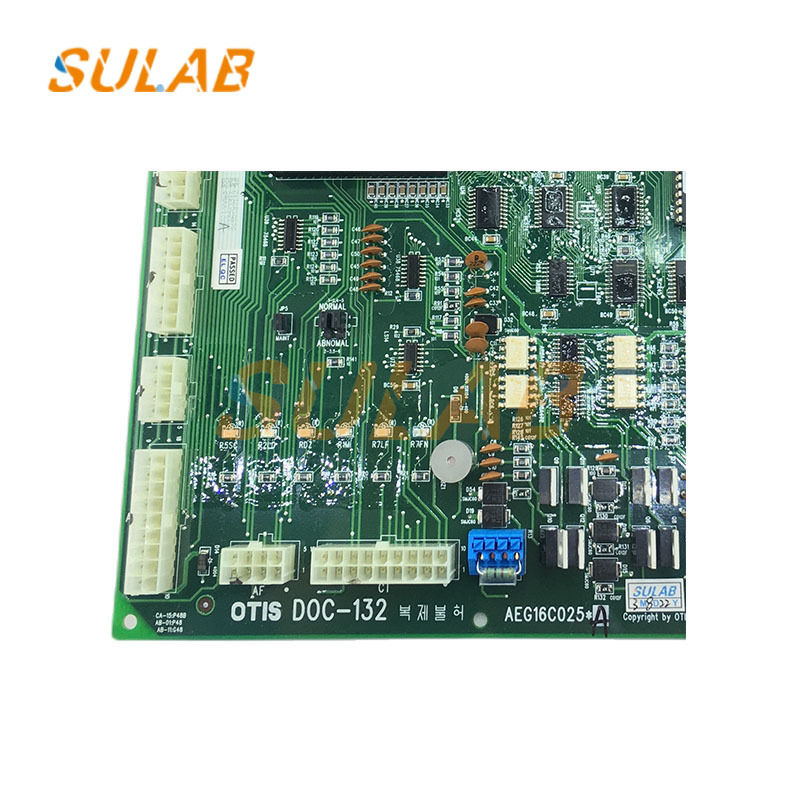

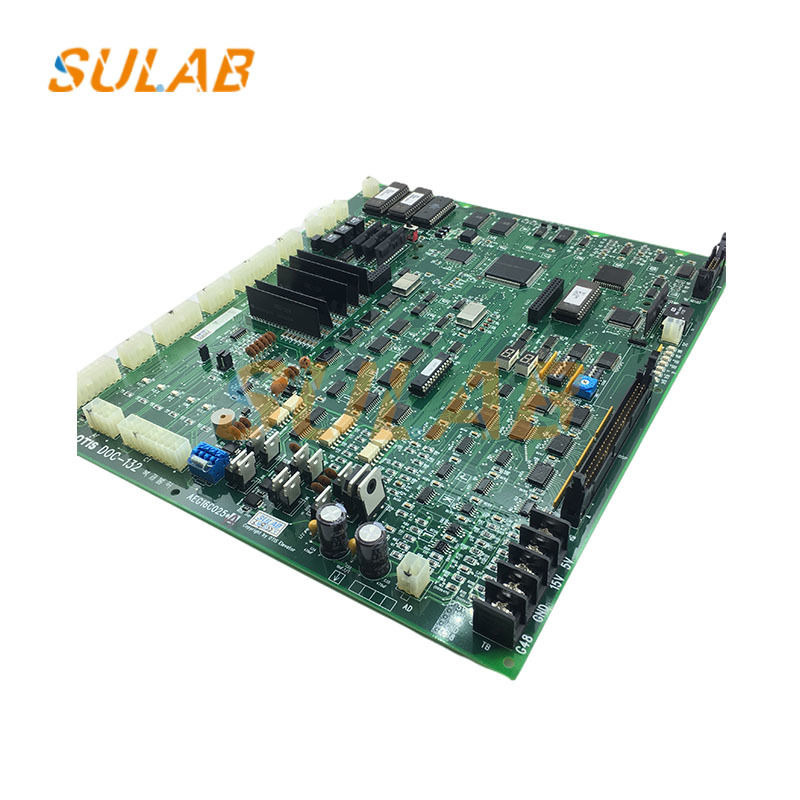

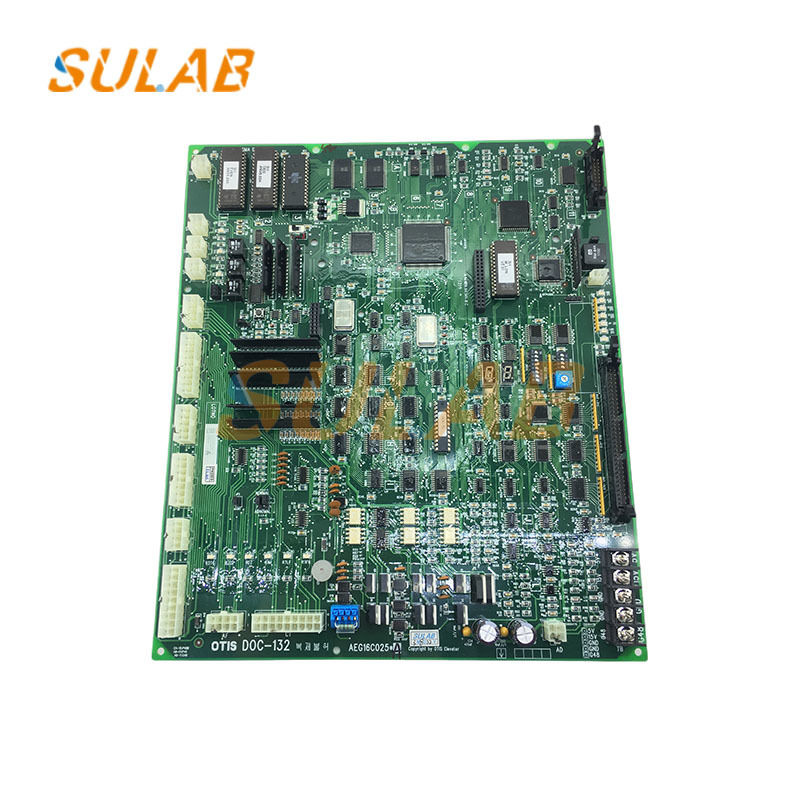

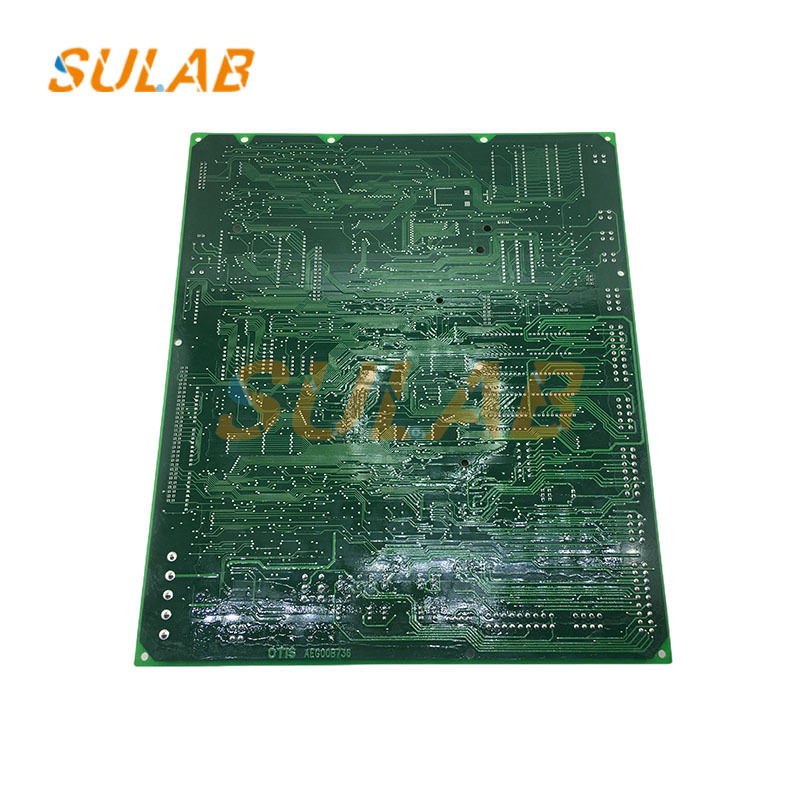

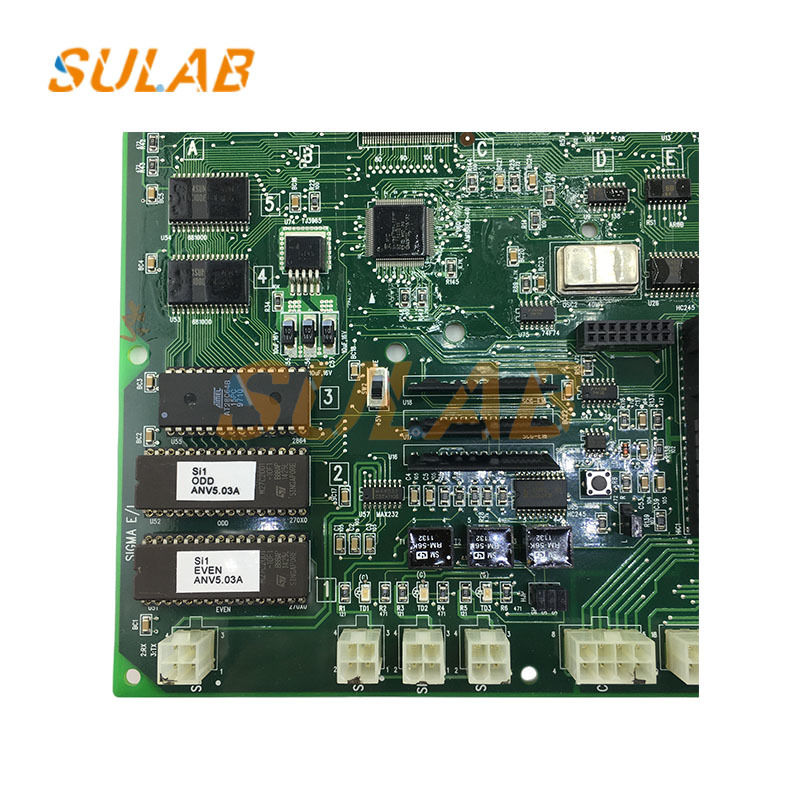

SULAB लिफ्ट कंट्रोल बोर्ड DOC-132 AEG16C025A 24V PCB

एलिवेटर कंट्रोल बोर्ड एलजी पीसीबी बोर्ड एलिवेटर मदरबोर्ड उच्च गुणवत्ता वाली थोक एलिवेटर मदरबोर्ड DOC-132 AEG16C025A

बुनियादी जानकारी: यह मदरबोर्ड चीन में निर्मित है और एक एलिवेटर घटक है। मॉडल नंबर: DOC-132, जिसे AEG16C025*A के नाम से भी जाना जाता है, इसका उपयोग मुख्य रूप से आवासीय एलिवेटरों और अन्य अनुप्रयोगों में किया जाता है।
कार्यात्मक विशेषताएं: एलिवेटर नियंत्रण प्रणाली के मुख्य घटक के रूप में, यह एलिवेटर संचालन नियंत्रण, सुरक्षा सुरक्षा और सिग्नल ट्रांसमिशन जैसे महत्वपूर्ण कार्य करता है। यह फर्श की ऊंचाई माप, मैनुअल एलआरटी संचालन, POSI परीक्षण मोड, 110% कतरनी मोड और सीआरटी डेटा रीसेट जैसे कार्यों को सक्षम बनाता है। यह मोटर ओवरकरंट और ओवरलोड सुरक्षा, स्वचालित कार लाइटिंग और फैन नियंत्रण, बेस स्टेशन एलिवेटर लॉक, रिमोट एलिवेटर लॉक इंटरफेस और कार और हॉल कमांड आईसी कार्ड नियंत्रण भी प्रदान कर सकता है।
सामान्य दोष और लक्षण: जब यह मदरबोर्ड खराब हो जाता है, तो एलिवेटर शुरू करने में विफल हो सकता है या संचालन के दौरान बार-बार रुक सकता है, कमांड सिग्नल खो सकते हैं या गलत तरीके से प्रस्तुत किए जा सकते हैं, सुरक्षा सुरक्षा उपकरण ठीक से काम नहीं कर सकते हैं, और डिस्प्ले विकृत या खाली प्रदर्शित कर सकता है।

मदरबोर्ड को स्थापित करना और सुरक्षित करना

नियंत्रण कैबिनेट में निर्दिष्ट बढ़ते छेदों के अनुसार, मदरबोर्ड को बढ़ते ब्रैकेट पर मजबूती से रखें। सुनिश्चित करें कि मदरबोर्ड कनेक्टर (जैसे पावर कनेक्टर, संचार कनेक्टर और I/O कनेक्टर) आसान वायरिंग के लिए उन्मुख हैं और केबलों के अत्यधिक झुकने से बचें।

प्रदान किए गए पेंचों का उपयोग करके तिरछे रूप से समान रूप से कस लें (टॉर्क मैनुअल के अनुरूप होना चाहिए। बहुत ढीला पेंच खराब संपर्क का परिणाम हो सकता है, जबकि बहुत कसने वाला पेंच मदरबोर्ड पीसीबी को नुकसान पहुंचा सकता है)। यदि बढ़ते सतह असमान है, तो समतल करने के लिए इन्सुलेटिंग वाशर डालें।

केबल कनेक्ट करना (मुख्य चरण)

बिजली की आपूर्ति कनेक्ट करना: मदरबोर्ड के पावर कनेक्टर का पता लगाएं (आमतौर पर "DC24V," "GND," या "AC110V" के रूप में चिह्नित; विवरण के लिए मैनुअल देखें)। मल्टीमीटर का उपयोग करके पुष्टि करें कि इनपुट वोल्टेज मदरबोर्ड की आवश्यकताओं को पूरा करता है (अधिकतर DC24V ± 5%)। सकारात्मक और नकारात्मक ध्रुवों को सही ढंग से कनेक्ट करें (गलत तरीके से कनेक्ट करने से मदरबोर्ड के पावर मॉड्यूल को नुकसान हो सकता है)। संचार बस कनेक्शन: मुख्य बोर्ड और एलिवेटर नियंत्रण पैनल और हॉल कॉल पैनल के बीच संचार लाइनों (जैसे RS485 या एक समर्पित बस) को कनेक्ट करें। "A" और "B" लाइनों या "CAN-H" और "CAN-L" लाइनों के बीच अंतर करें, सुरक्षित कनेक्शन सुनिश्चित करें, और हस्तक्षेप को कम करने के लिए एक छोर पर ढाल को ग्राउंड करें।
I/O इंटरफ़ेस कनेक्शन: सुरक्षा सर्किट, डोर लॉक सिग्नल, लिमिट स्विच, कॉन्टैक्टर फीडबैक और अन्य सर्किट के लिए इनपुट और आउटपुट लाइनों को मैनुअल में पिनआउट के अनुसार कनेक्ट करें। प्रत्येक केबल को टर्मिनल से जोड़ा जाना चाहिए ताकि नंगे तारों के कारण शॉर्ट सर्किट से बचा जा सके। वायरिंग के बाद, केबलों को व्यवस्थित करने के लिए केबल टाई का उपयोग करें और उन्हें उच्च-वोल्टेज केबलों (जैसे मोटर केबल) से अलग से बांधें।
ग्राउंडिंग: मुख्य बोर्ड के ग्राउंड टर्मिनल (जो "PE" या "ग्राउंड सिंबल" के साथ चिह्नित है) को पीले-हरे दो-रंग के तार के साथ नियंत्रण कैबिनेट ग्राउंड बस से जोड़ा जाना चाहिए। स्थैतिक बिजली या रिसाव से मुख्य बोर्ड को नुकसान से बचाने के लिए ग्राउंडिंग प्रतिरोध ≤4Ω होना चाहिए।
