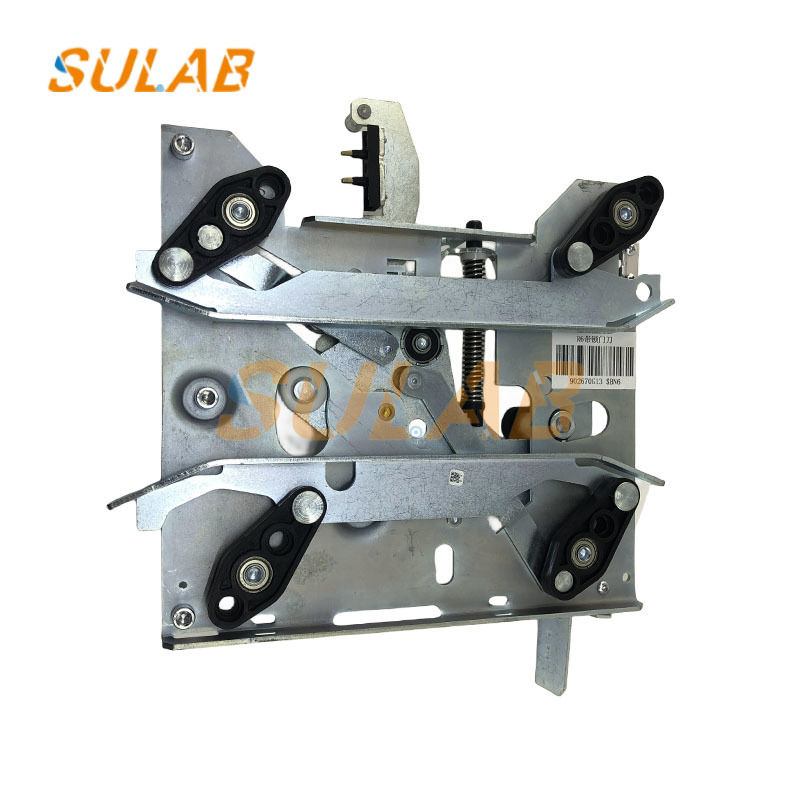

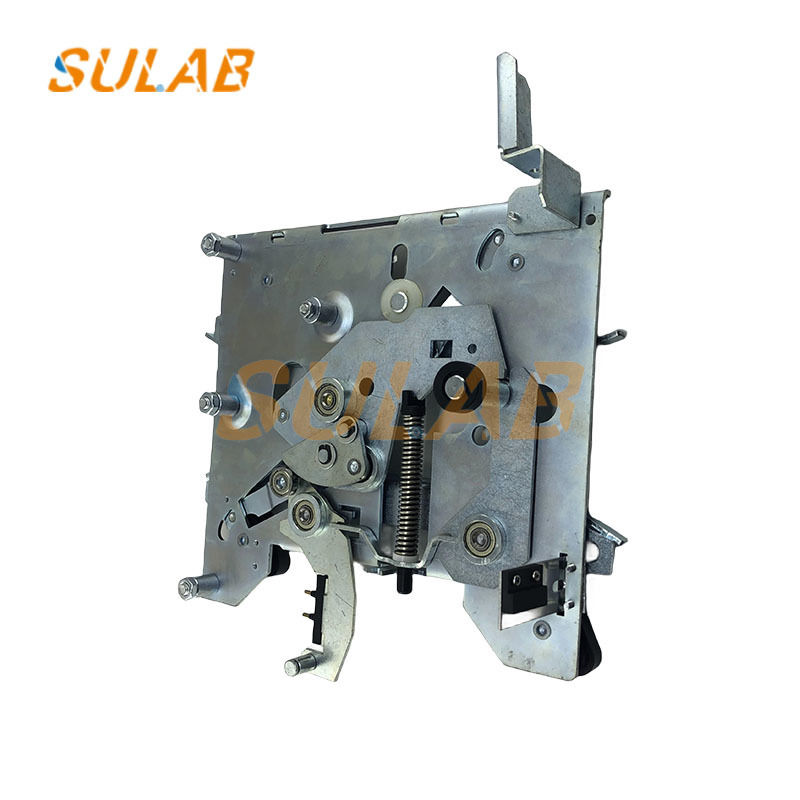

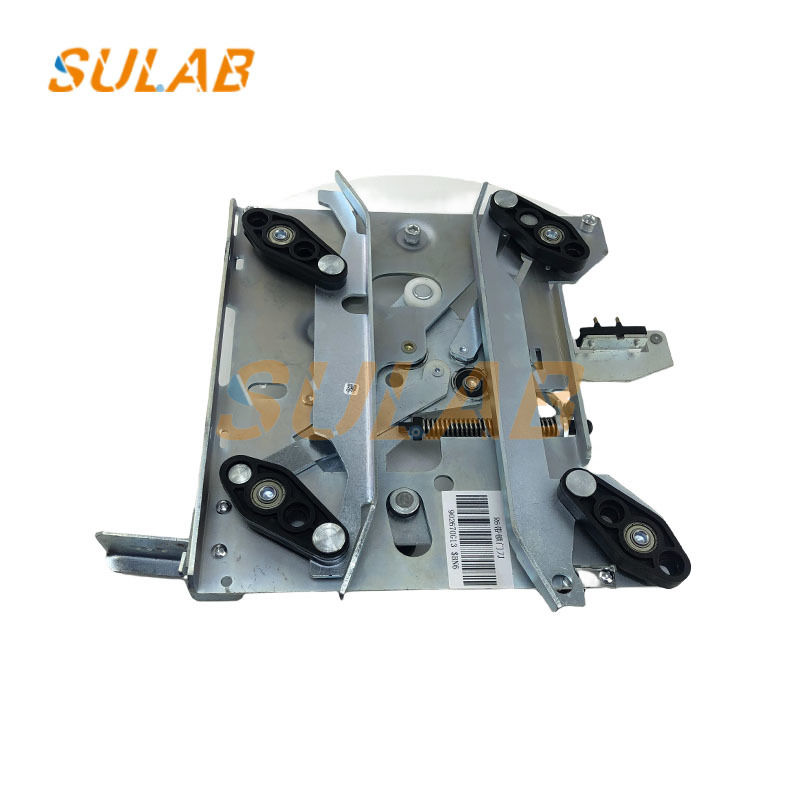

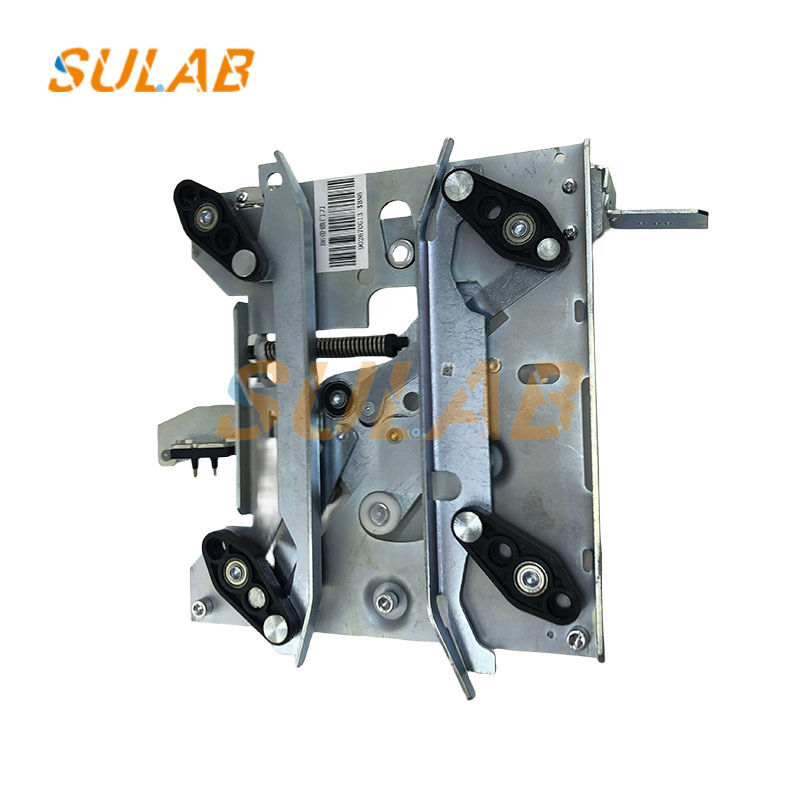

SULAB R6 लिफ्ट डोर नाइफ लॉक के साथ 902670G13

लिफ्ट डोर नाइफ डोर शॉर्ट नाइफ विथ लॉक डोर नाइफ लिफ्ट एक्सेसरीज़ डोर नाइफ R6 डोर नाइफ विथ लॉक 902670G13

स्थापना प्रक्रिया
पूर्व-स्थापना तैयारी: लिफ्ट निर्माता द्वारा प्रदान किए गए स्थापना निर्देशों और अन्य तकनीकी दस्तावेजों की समीक्षा करें। पुष्टि करें कि ऑन-साइट स्थितियाँ, जिसमें होइस्टवे और मशीन रूम शामिल हैं, आवश्यकताओं को पूरा करते हैं। इलेक्ट्रिक ड्रिल, टॉर्क रिंच, लेजर लेवल और स्टील रूलर जैसे उपकरण और उपकरण तैयार करें। इंस्टॉलर के पास एक विशेष उपकरण ऑपरेटर प्रमाणपत्र होना चाहिए।
डोर ऑपरेटर स्थापना: लिफ्ट कार के शीर्ष पर डोर ऑपरेटर को सुरक्षित करें, यह सुनिश्चित करते हुए कि डोर ऑपरेटर की गाइड रेल का क्षैतिज विचलन ≤0.5mm है।
डोर नाइफ स्थापना: पुराने डोर नाइफ को हटा दें (यदि इसे बदला जा रहा है) और नए को निर्दिष्ट स्थान पर स्थापित करें, आमतौर पर लिफ्ट डोर ऑपरेटर के नीचे। इसे बोल्ट और अन्य फास्टनरों के साथ सुरक्षित रूप से सुरक्षित करें, आवश्यक कसने वाले टॉर्क को सुनिश्चित करें। स्थापना के दौरान, जांचें कि डोर नाइफ के पीछे का पंखे के आकार का कैम बेयरिंग के केंद्र की स्थिति पर कार्य कर रहा है या नहीं। यदि कैम गलत संरेखित है, तो डोर नाइफ बदलें।
क्लियरेंस समायोजन: डोर नाइफ और लैंडिंग डोर सिल के बीच क्लियरेंस को समायोजित करें ताकि ≥5mm का क्लियरेंस सुनिश्चित हो सके, और डोर नाइफ और लैंडिंग डोर रोलर के बीच क्लियरेंस को ≥3mm का क्लियरेंस सुनिश्चित किया जा सके। हॉल डोर बंद करें और डोर पैनल और रबर कुशन के बीच संपर्क की जांच करें। यदि डोर पैनल का एक तरफ कुशन के करीब नहीं है, तो लिंकेज वायर रोप पर तनाव बोल्ट को ढीला करें, डोर पैनल को समायोजित करें, और फिर इसे कस लें। साथ ही, सुनिश्चित करें कि लॉक हुक और कुंडी के बीच का क्लियरेंस आवश्यकताओं को पूरा करता है। यह आमतौर पर रबर कुशन की स्थिति को समायोजित करके प्राप्त किया जा सकता है।

डोर लॉक कनेक्शन: सुनिश्चित करें कि डोर ब्लेड को कार डोर लॉक से ठीक से जोड़ा गया है ताकि यह सुनिश्चित हो सके कि डोर ब्लेड विश्वसनीय रूप से दरवाजे को खोलता और बंद करता है। कनेक्शन सुरक्षित और लचीला होना चाहिए।

कमीशनिंग प्रक्रिया
स्वचालित ब्लेड रीसेट की जाँच: दरवाजे के ब्लेड को उसकी अधिकतम चौड़ाई तक खोलने के लिए डोर क्लोज बटन को दबाकर रखें। डोर ब्लेड को उसकी सीमा स्थिति तक मैन्युअल रूप से धकेलें, डोर क्लोज बटन छोड़ें, और फिर ब्लेड पर दबाव को धीरे-धीरे छोड़ें ताकि यह जांचा जा सके कि ब्लेड स्वचालित रूप से रीसेट होता है या नहीं। यदि यह नहीं होता है, तो डोर ब्लेड स्टॉप ब्रैकेट स्थापित करें।
ब्लेड स्पेसिंग को समायोजित करना: स्टॉप ब्रैकेट स्थापित करने के बाद, डोर ब्लेड खुले होने पर ब्लेड स्पेसिंग की जांच करें। यह 107-108mm होना चाहिए। यदि दूरी 108mm से अधिक है, तो आवश्यक ब्लेड स्पेसिंग सुनिश्चित करने के लिए ब्रैकेट के पीछे समायोजन शिम स्थापित करें।
डोर ऑपरेटर कार्यों को डिबग करना: दरवाजे के सुचारू रूप से खुलने और बंद होने और बंद होने पर कोई झटके न लगने की जांच करने के लिए डोर कंट्रोल को मैन्युअल रूप से डिबग करें। यदि कोई विसंगतियाँ पाई जाती हैं, तो डोर ऑपरेटर के मापदंडों, जैसे कि क्रीप स्पीड या मंदी का समय, को समायोजित करें।
डोर लॉक समन्वय को डिबग करना: डोर ब्लेड और डोर लॉक के बीच समन्वय का निरीक्षण करने के लिए दरवाजे को कई बार खोलें और बंद करें। सुनिश्चित करें कि डोर ब्लेड सटीक रूप से डोर लॉक रोलर्स के बीच प्रवेश करता है, सुचारू रूप से खुलने और बंद होने की अनुमति देता है, और लॉक होने पर डोर लॉक सुरक्षित और विश्वसनीय होता है। साथ ही, जांचें कि डोर लॉक हुक की ऊंचाई और अन्य संबंधित आयाम आवश्यकताओं को पूरा करते हैं। समग्र संचालन परीक्षण: लिफ्ट रखरखाव और एक्सप्रेस संचालन डिबगिंग चरण के दौरान, संचालन के दौरान डोर नाइफ की स्थिति का निरीक्षण करें, जिसमें यह शामिल है कि क्या डोर नाइफ दरवाजे को खोलते और बंद करते समय सामान्य रूप से चलता है, क्या यह प्रत्येक मंजिल के डोर लॉक के साथ अच्छी तरह से सहयोग करता है, और क्या कोई जाम या असामान्य शोर है। यह भी पुष्टि करना आवश्यक है कि डोर नाइफ संचालन के दौरान अन्य घटकों में हस्तक्षेप नहीं करता है।
