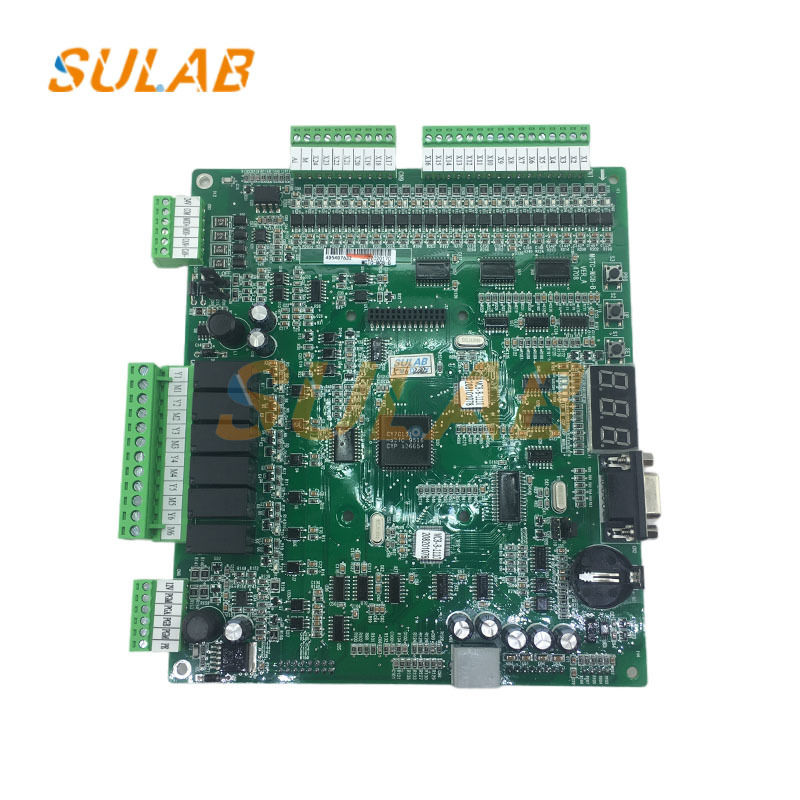

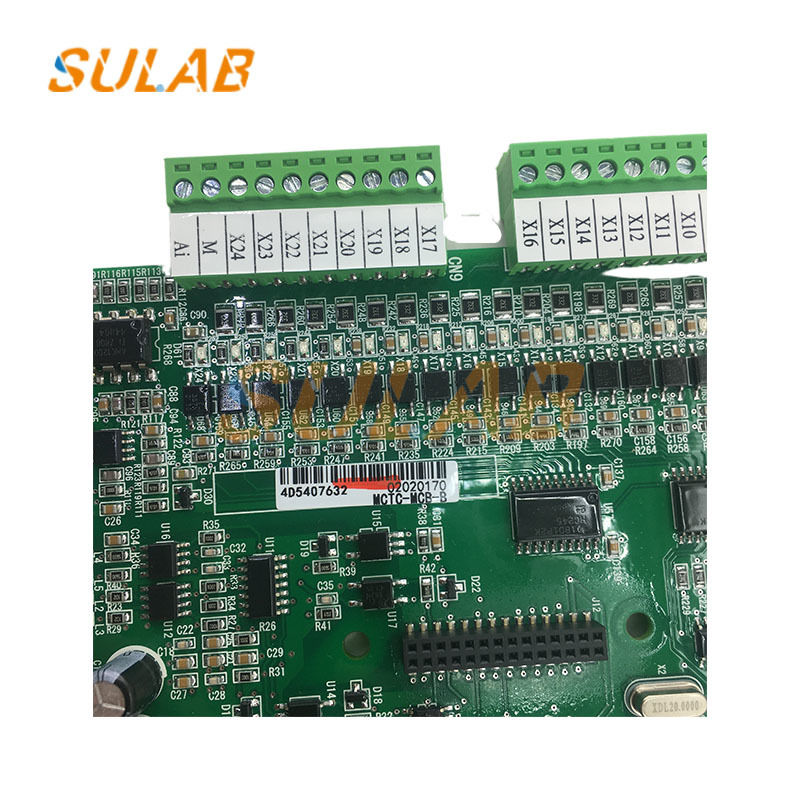

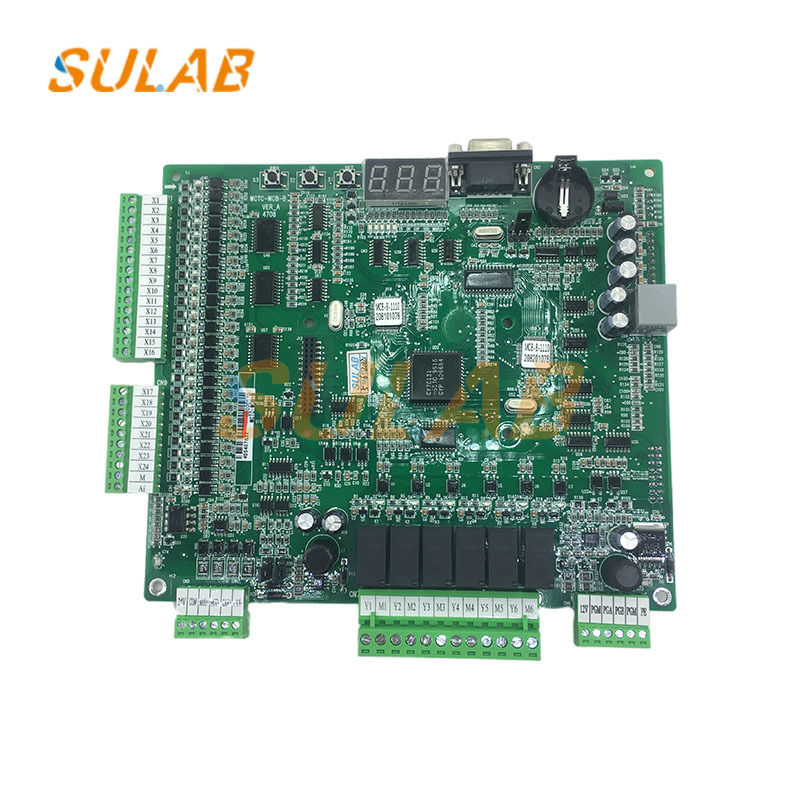

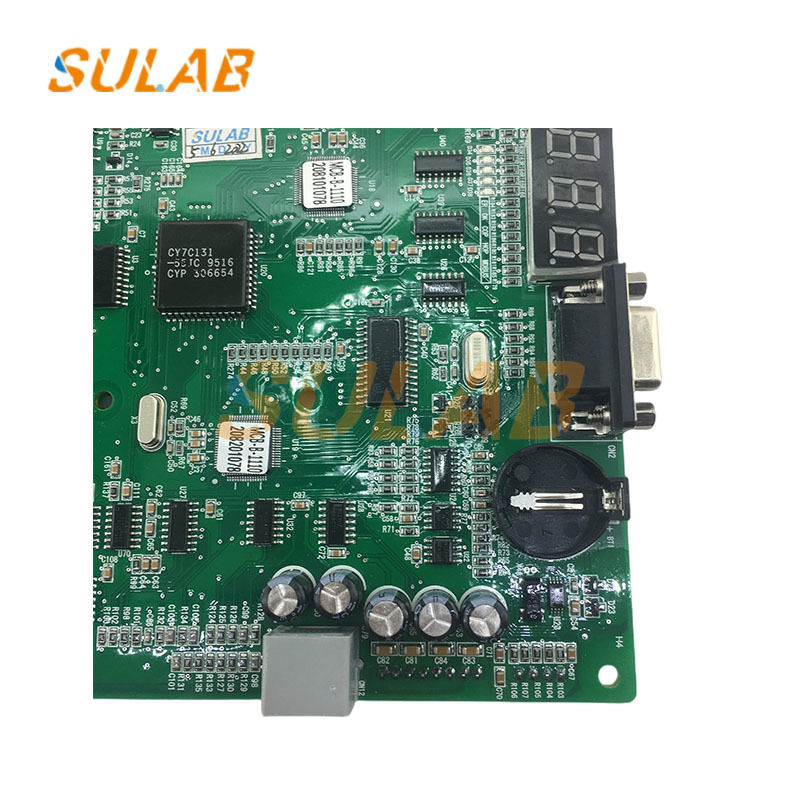

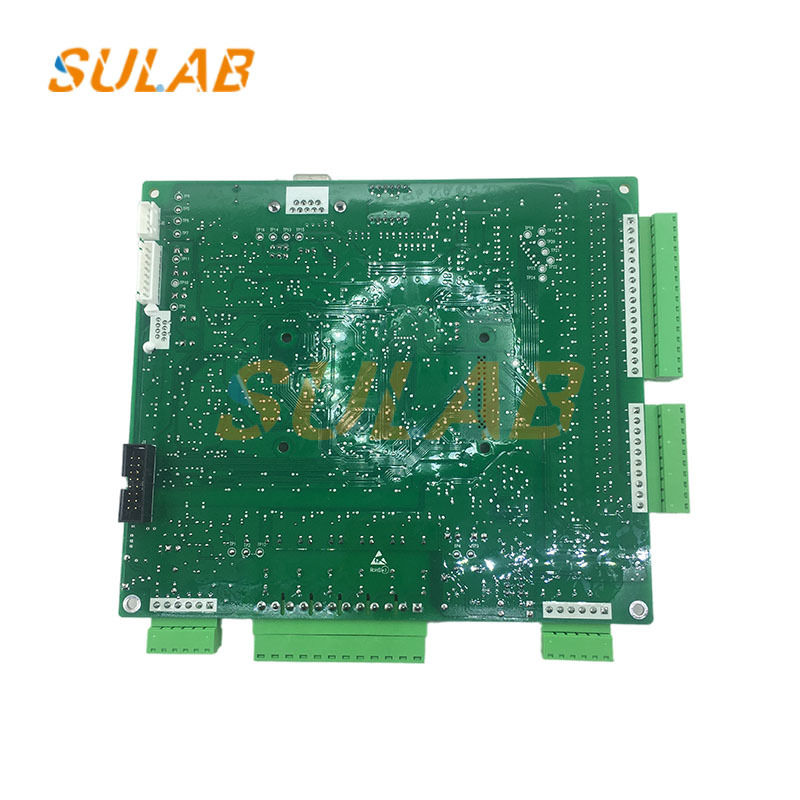

SULAB MCTC-MCB-B लिफ्ट कंट्रोल बोर्ड 1 पीसी MOQ

मोनार्क एलिवेटर एक्सेसरीज़, एलिवेटर पीसीबी, एलिवेटर कंट्रोल कैबिनेट इंटरफेस बोर्ड, मोनार्क एलिवेटर इन्वर्टर मदरबोर्ड MCTC-MCB-B

MCTC-MCB-B एलिवेटर मुख्य नियंत्रण बोर्ड की सामान्य विफलताओं में संचार विफलताएं, सुरक्षा सर्किट विफलताएं, डोर लॉक विफलताएं और असामान्य गति विफलताएं शामिल हैं। विवरण इस प्रकार हैं:

इन्वर्टर यूनिट सुरक्षा: फॉल्ट कोड E01 मुख्य सर्किट आउटपुट ग्राउंडिंग या शॉर्ट सर्किट, अत्यधिक लंबी ट्रैक्शन मोटर वायरिंग, या आंतरिक IGBT क्षति के कारण हो सकता है।

त्वरण ओवरकरंट: फॉल्ट कोड E02 आमतौर पर अत्यधिक मोटर लोड या अनुचित इन्वर्टर पैरामीटर सेटिंग्स के कारण होता है।
मंदता ओवरकरंट: फॉल्ट कोड E03 एलिवेटर ब्रेकिंग के दौरान असामान्य करंट प्रवाह का संकेत दे सकता है, जो संभवतः दोषपूर्ण ब्रेक रेसिस्टर या अनुचित इन्वर्टर ब्रेकिंग पैरामीटर सेटिंग्स के कारण होता है।
स्थिर गति ओवरकरंट: फॉल्ट कोड E04 मोटर की खराबी, असामान्य इन्वर्टर आउटपुट, या एलिवेटर संचालन के दौरान असामान्य प्रतिरोध के कारण हो सकता है।
मंदता ओवरवोल्टेज: फॉल्ट कोड E06 मंदता के दौरान अत्यधिक मोटर फीडबैक ऊर्जा का संकेत दे सकता है, जिसके परिणामस्वरूप ब्रेक रेसिस्टर ऊर्जा को जल्दी से नष्ट करने में विफल हो सकता है, या एक दोषपूर्ण इन्वर्टर ब्रेक यूनिट।
स्थिर गति ओवरवोल्टेज: फॉल्ट कोड E07 अत्यधिक बिजली आपूर्ति वोल्टेज, एक दोषपूर्ण इन्वर्टर वोल्टेज डिटेक्शन सर्किट, या एलिवेटर संचालन के दौरान असामान्य पुनर्योजी ब्रेकिंग का संकेत दे सकता है।
अंडरवोल्टेज फॉल्ट: फॉल्ट कोड E09, यह क्षणिक बिजली कटौती, कम इनपुट वोल्टेज, या ड्राइव कंट्रोल बोर्ड पर एक असामान्यता के कारण हो सकता है।

असामान्य कॉन्टैक्टर फीडबैक: फॉल्ट कोड E36 संभावित कॉन्टैक्टर क्षति, खराब कॉन्टैक्टर संपर्क, या कॉन्टैक्टर फीडबैक सर्किट में खराबी का संकेत देता है।
असामान्य ब्रेक फीडबैक: फॉल्ट कोड E37 संभावित ब्रेक स्विच विफलता, ब्रेक कॉइल क्षति, या ब्रेक फीडबैक सर्किट में समस्या का संकेत देता है।
असामान्य नियंत्रक रोटरी एनकोडर सिग्नल: फॉल्ट कोड E38, फॉल्ट कोड E17 और E20 के समान, एनकोडर-संबंधित घटकों या सर्किटरी में संभावित समस्याओं का संकेत देता है।
मोटर ओवरहीट: फॉल्ट कोड E39 मोटर हीट डिसिपेशन, लंबे समय तक उच्च-भार संचालन, या मोटर के आंतरिक वाइंडिंग में शॉर्ट सर्किट में संभावित समस्याओं का संकेत देता है।
एलिवेटर ऑपरेशन टाइमआउट: फॉल्ट कोड E40 एलिवेटर संचालन के दौरान संभावित असामान्य प्रतिरोध, डोर लॉक विफलता, या मुख्य नियंत्रण बोर्ड प्रोग्राम त्रुटि का संकेत देता है।
सुरक्षा सर्किट डिस्कनेक्ट: फॉल्ट कोड E41 सुरक्षा सर्किट में एक स्विच (जैसे स्पीड लिमिटर स्विच या सेफ्टी क्लैंप स्विच) की संभावित सक्रियता, सुरक्षा सर्किट रिले संपर्कों को नुकसान, या सुरक्षा सर्किट सर्किट में शॉर्ट का संकेत देता है।
ऑपरेशन के दौरान डोर लॉक डिस्कनेक्ट: फॉल्ट कोड E42 संभावित अनुचित डोर ब्लेड स्थिति, डोर लॉक कॉन्टैक्टर का खराब संपर्क, या कार डोर लॉक या लैंडिंग डोर लॉक के बीच खराब संपर्क का संकेत देता है। ऊपरी सीमा सिग्नल ऑपरेशन के दौरान डिस्कनेक्ट हो जाता है (फॉल्ट कोड E43)। यह एक दोषपूर्ण ऊपरी सीमा स्विच, गलत स्थापना स्थिति, या एक दोषपूर्ण ऊपरी सीमा सिग्नल सर्किट का संकेत दे सकता है।
ऑपरेशन के दौरान निचली सीमा सिग्नल डिस्कनेक्ट हो जाता है (फॉल्ट कोड E44)। E43 के समान, यह निचली सीमा स्विच घटकों या सर्किटरी में एक समस्या का संकेत देता है।
ऊपरी और निचली मंदता स्विच डिस्कनेक्ट हो जाते हैं (फॉल्ट कोड E45)। यह एक मंदता स्विच खराबी, गलत स्थापना स्थिति, या टूटी हुई मंदता स्विच सर्किटरी का संकेत दे सकता है।
