SULAB XAA25140AFB समानांतर प्रणालियों के लिए लिफ्ट आउटबाउंड डिस्प्ले बोर्ड

मूल नया एलिवेटर लिफ्ट पीसीबी एक्सेसरीज़ एलओपी डिस्प्ले बोर्ड एलिवेटर आउटबाउंड डिस्प्ले बोर्ड XAA25140AFB

ब्रांड और मॉडल: यह डिस्प्ले पैनल OTIS का है, मॉडल XAA25140AFB, और हॉल कॉल डिस्प्ले पैनल की HBP16 श्रृंखला से संबंधित है।
अनुप्रयोग: मुख्य रूप से समानांतर एलिवेटर सिस्टम के लिए उपयुक्त, इसे एलिवेटर हॉल के दरवाजे के बाहर स्थापित किया जा सकता है ताकि एलिवेटर की वर्तमान परिचालन स्थिति और मंजिल के स्थान जैसी जानकारी प्रदर्शित की जा सके, और यात्रियों को एलिवेटर को कॉल करने के लिए एक कॉल बटन प्रदान किया जा सके।
कार्यात्मक विशेषताएं: यह बटन इनपुट के माध्यम से यात्री कॉल सिग्नल प्राप्त करके, उन्हें एक माइक्रो कंट्रोलर (MCU) के माध्यम से संसाधित करके, और उन्हें संचार इंटरफ़ेस के माध्यम से एलिवेटर के मुख्य नियंत्रक को प्रेषित करके संचालित होता है। यह डिस्प्ले को अपडेट करने के लिए मुख्य नियंत्रक से डेटा भी प्राप्त करता है, जैसे कि वर्तमान एलिवेटर मंजिल और यात्रा की दिशा।

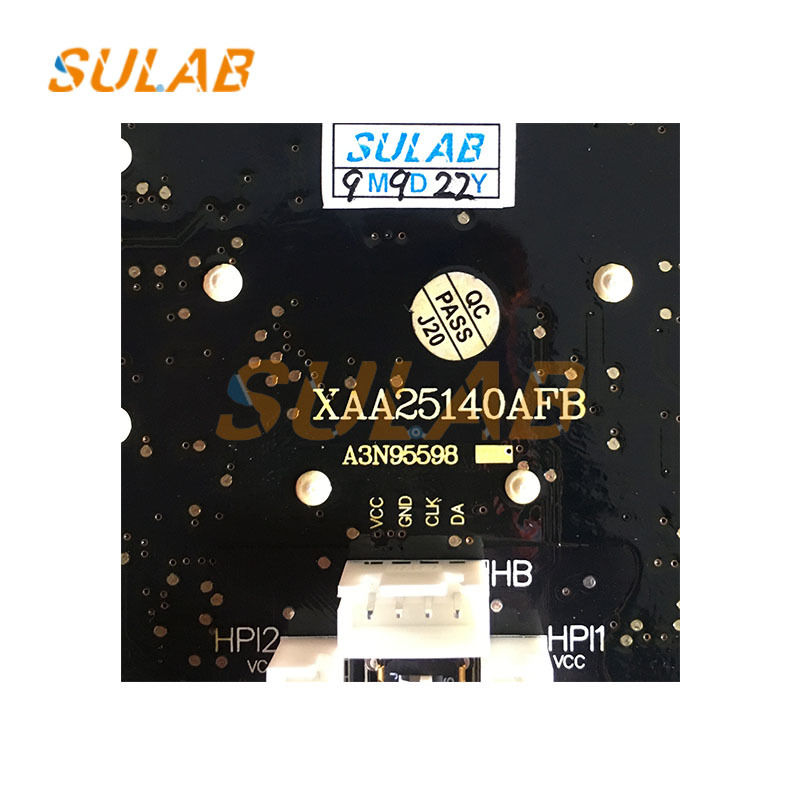

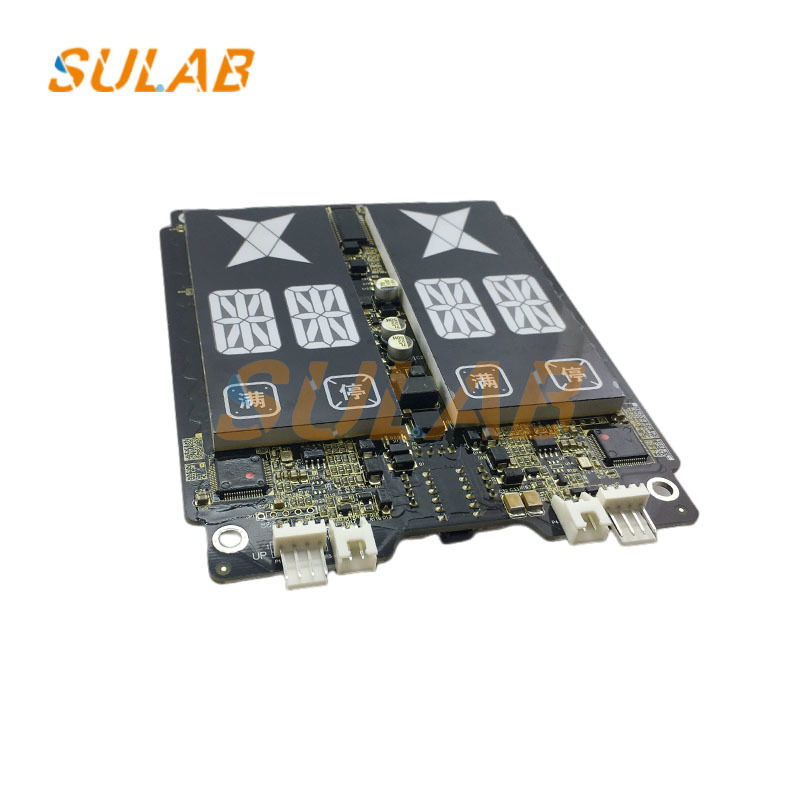

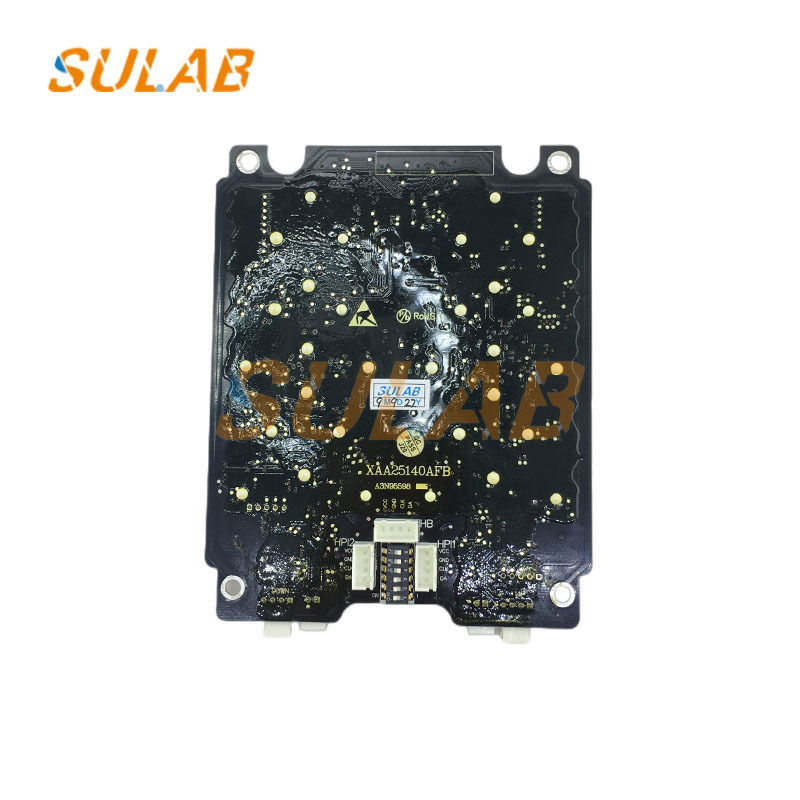

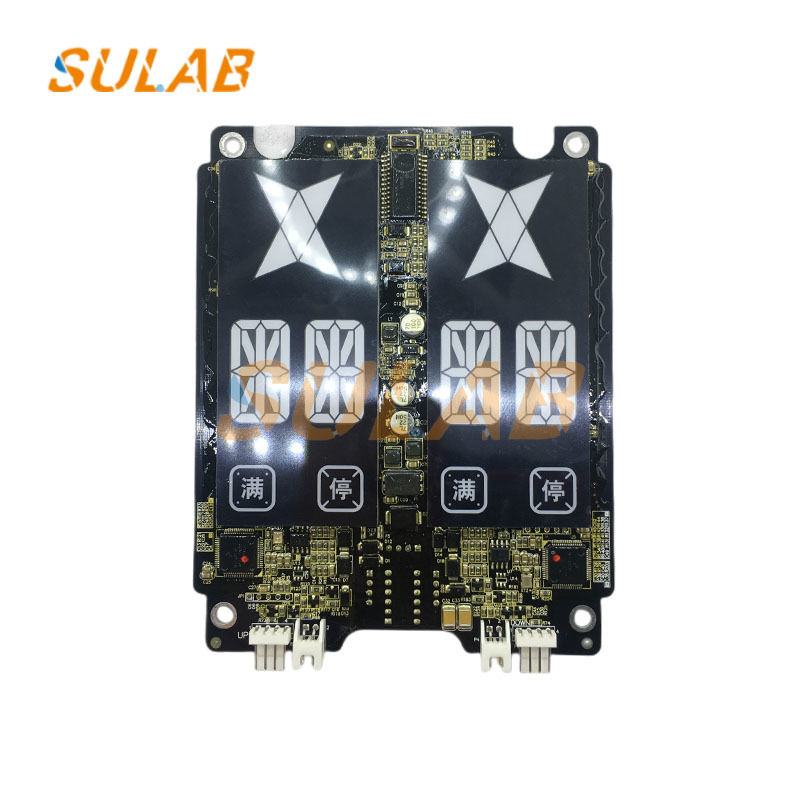

उपस्थिति: डिस्प्ले पैनल एक काला सर्किट बोर्ड है जिसमें मंजिल संख्या और दिशा तीर प्रदर्शित करने के लिए एक एलईडी डिजिटल ट्यूब या डॉट मैट्रिक्स डिस्प्ले होता है, साथ ही यात्री द्वारा दबाया गया कॉल बटन और संबंधित सर्किट घटक भी होते हैं।

तैयारी: पुष्टि करें कि स्थापित किए जाने वाले एलिवेटर मॉडल हॉल कॉल डिस्प्ले पैनल से मेल खाता है। यह एलिवेटर के चित्र या मॉडल नंबरों की तुलना करके किया जा सकता है। हॉल कॉल पैनल और उसके सहायक उपकरण, जैसे कि पेंच और फास्टनर तैयार करें। साथ ही एक पेचकश और इलेक्ट्रिक ड्रिल जैसे बुनियादी उपकरण, साथ ही एक टेप माप जैसे मापने वाले उपकरण भी तैयार करें। सुनिश्चित करें कि एलिवेटर शाफ्ट में ऐसी कोई बाधा नहीं है जो स्थापना में बाधा डाल सके।
स्थापना स्थान निर्धारित करें: एलिवेटर के डिजाइन चित्रों या स्थापना गाइड के अनुसार, हॉल कॉल पैनल आमतौर पर एलिवेटर हॉल के दरवाजे के बगल में, जमीन से 1.2-1.4 मीटर ऊपर स्थापित किया जाता है, जिसमें पैनल का किनारा लैंडिंग दरवाजे के किनारे से 200-300 मिमी दूर होता है। समूह-नियंत्रित एलिवेटरों के लिए, कॉल पैनल को दो एलिवेटरों के बीच स्थापित किया जाना चाहिए। उपयोग में आसानी, सुरक्षा और सौंदर्यशास्त्र पर विचार करें, और उन स्थानों पर स्थापना से बचें जो टकराव की संभावना रखते हैं।
प्री-ड्रिलिंग: हॉल कॉल पैनल के लिए बढ़ते छेदों को चिह्नित करने के लिए एक मापने वाले उपकरण का उपयोग करें, फिर एक इलेक्ट्रिक ड्रिल से प्री-ड्रिल करें। छेद की गहराई और व्यास पर ध्यान दें ताकि यह सुनिश्चित हो सके कि पेंच हॉल कॉल पैनल को सुरक्षित रूप से सुरक्षित कर सकते हैं।
हॉल कॉल पैनल को सुरक्षित करना: हॉल कॉल पैनल को प्री-ड्रिल किए गए छेदों में रखें और पेंचों से सुरक्षित करें। पेंचों को कसते समय, हॉल कॉल पैनल को दीवार के लंबवत रखने में मदद करने के लिए एक स्तर का उपयोग करें ताकि सुचारू स्थापना सुनिश्चित हो सके।
कनेक्शन वायरिंग: XAA25140AFB हॉल कॉल पैनल को एक संचार केबल की आवश्यकता होती है। हम स्थिर सिग्नल ट्रांसमिशन सुनिश्चित करने के लिए ओटिस समर्पित संचार केबलों का उपयोग करने की सलाह देते हैं। निर्माता के निर्देशों के अनुसार पैनल को सही ढंग से कनेक्ट करें, यह सुनिश्चित करते हुए कि कनेक्टर सुरक्षित हैं और ढीले नहीं हैं। यदि हॉल कॉल पैनल को बाहरी बिजली आपूर्ति की आवश्यकता है, तो बिजली केबल कनेक्ट करें। कनेक्ट करने से पहले हमेशा एलिवेटर बिजली आपूर्ति को डिस्कनेक्ट करें, और उचित इन्सुलेशन सुनिश्चित करें।
कार्यात्मक परीक्षण: स्थापना के बाद, एलिवेटर बिजली आपूर्ति को पुनर्स्थापित करें और कई परीक्षण करें। प्रतिक्रिया की जांच के लिए ऊपर और नीचे कॉल बटन दबाएं। साथ ही, जांचें कि मंजिल डिस्प्ले ठीक से काम कर रहा है और कोई भी फॉल्ट अलार्म मौजूद है या नहीं। यदि कोई समस्या पाई जाती है, तो तुरंत वायरिंग का निवारण करें या स्थापना प्रक्रियाओं को दोबारा जांचें।
