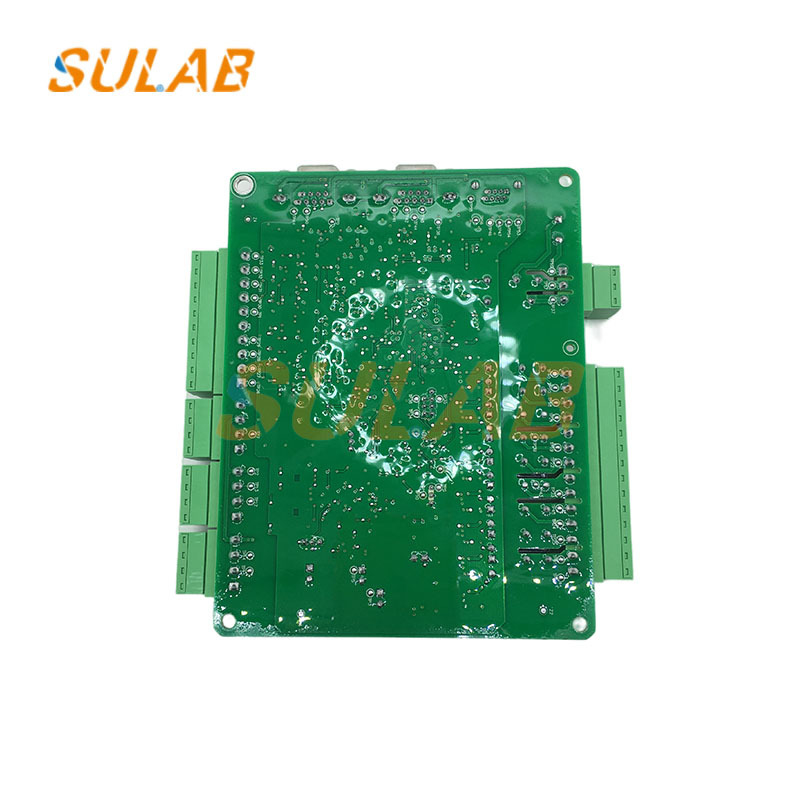

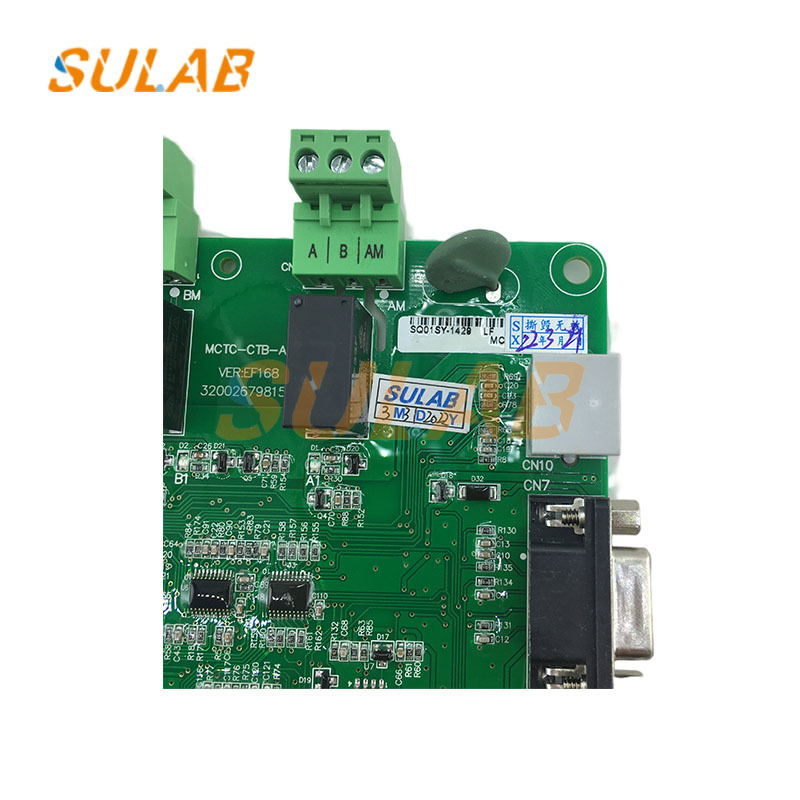

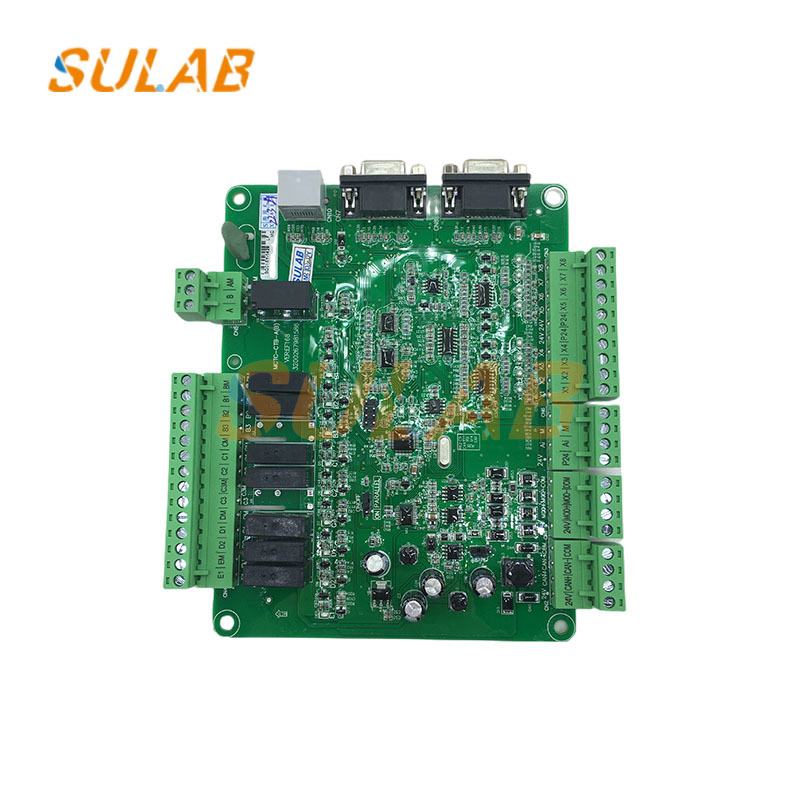

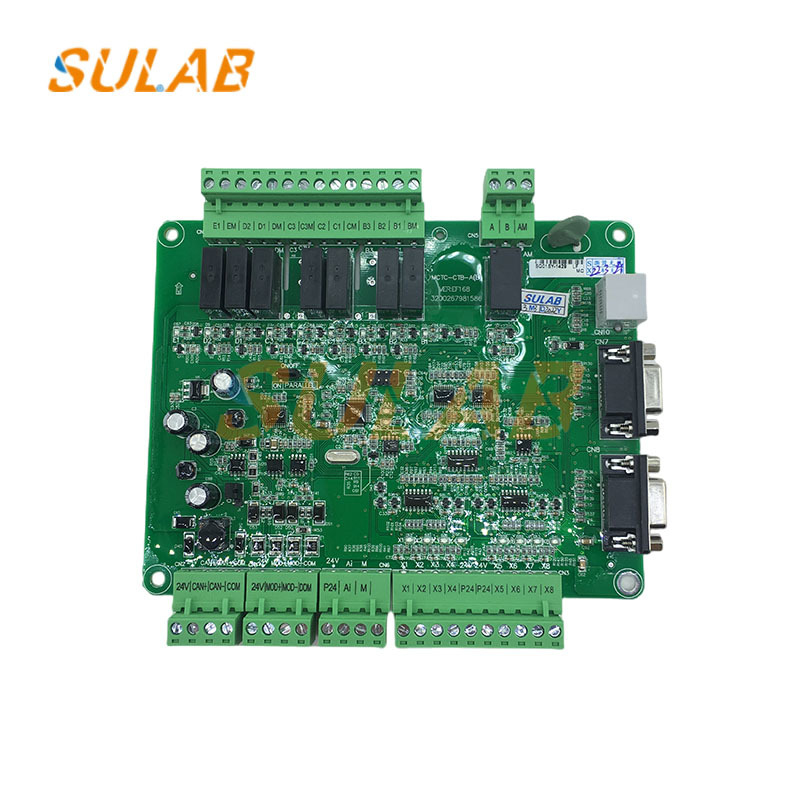

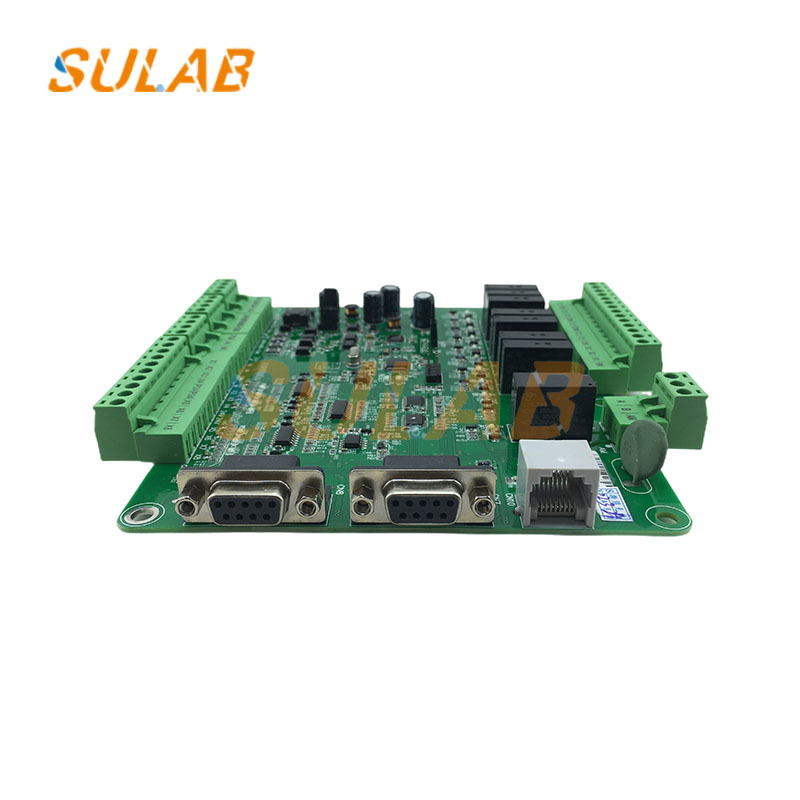

मोनार्क एमसीटीसी-सीटीबी-ए एलिवेटर कार टॉप कम्युनिकेशन बोर्ड

MONARCH का MCTC-CTB-A कार कंट्रोल बोर्ड (कार टॉप बोर्ड) NICE3000 लिफ्ट इंटीग्रेटेड कंट्रोलर का है, जिसे विश्वसनीय लिफ्ट संचार और नियंत्रण के लिए डिज़ाइन किया गया है।

• 8 डिजिटल इनपुटव्यापक संकेत प्राप्ति के लिए
• 9 रिले आउटपुट(7 मानक, 9 गैर-मानक) लचीले नियंत्रण के लिए
• एनालॉग इनपुट का 1 समूहसटीक माप के लिए
• 485 संचारऔरCAN संचारइंटरफेस
• समानांतर बंदरगाह विस्तार के 2 समूहअतिरिक्त कनेक्टिविटी के लिए

• दरवाजे के माध्यम से नियंत्रणप्रभावी दरवाजा प्रबंधन के लिए
• एनालॉग टॉर्क मुआवजालिफ्ट संचालन स्थिरता सुनिश्चित करने के लिए
• प्रक्रियाएँअतिभार संकेतऔरपूर्ण भार संकेतवास्तविक समय में भार स्थिति प्रतिक्रिया के लिए
• द्विदिश आगमन घंटी संकेतयात्री सूचना के लिए आउटपुट
• ड्राइवसंचार प्रदर्शन बोर्डऔरकार में स्थित कमांड बोर्डसूचना प्रदर्शित करने और आदेश प्राप्त करने के लिए

• +24V/CON: बोर्ड संचालन के लिए बाहरी 24 वीडीसी बिजली की आपूर्ति
• CAN+/CAN-: मुख्य नियंत्रण बोर्ड के साथ CAN संचार इंटरफ़ेस
• +24V/COM: कार में MCTC-HCB डिस्प्ले बोर्ड के लिए 24VDC आउटपुट
• एआई-एम: एनालॉग वेजिंग सिग्नल इनपुट (0VDC-10VDC रेंज)
• कई डिजिटल इनपुट टर्मिनल जिसमें प्रकाश पर्दे के इनपुट और दरवाजे की स्थिति सेंसर शामिल हैं
• दरवाजे नियंत्रण संकेतों और मजबूर दरवाजे संचालन के लिए कई रिले आउटपुट टर्मिनल
