श्नाइडर मूल एसी Contactor LC1D09BDC LC1D09FDC डीसी Contactor

ब्रांड नाम: Schneider
Model Number: LC1D09FDC
Minimum Order Quantity: 1
Delivery Time: 2-3 working days
Payment Terms: T/T,Western Union,
अभी पूछताछ करें
एक उद्धरण प्राप्त करें
विशेष विवरण
मुख्य विशेषताएं

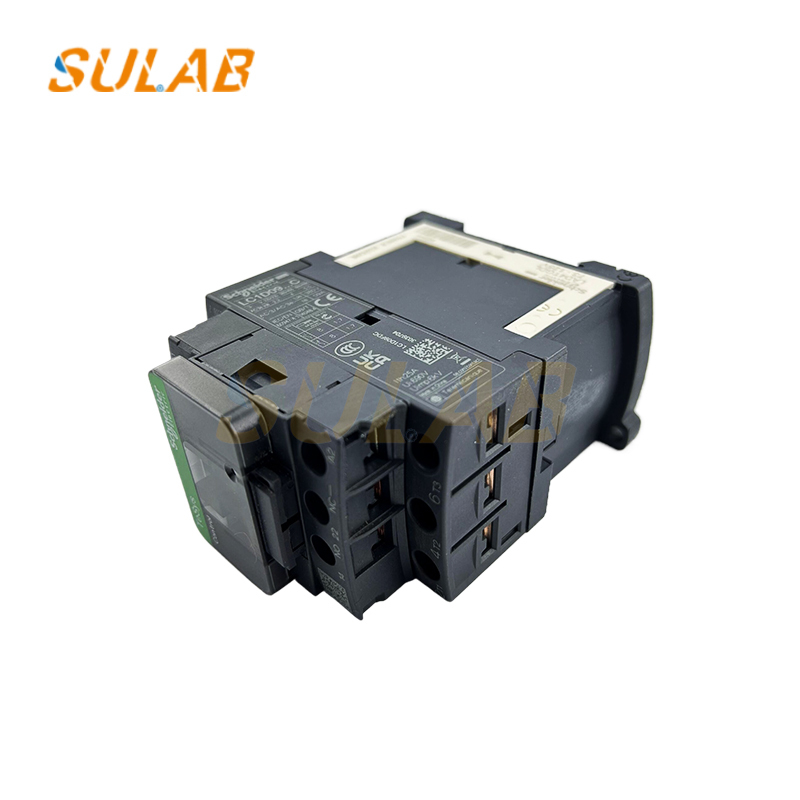

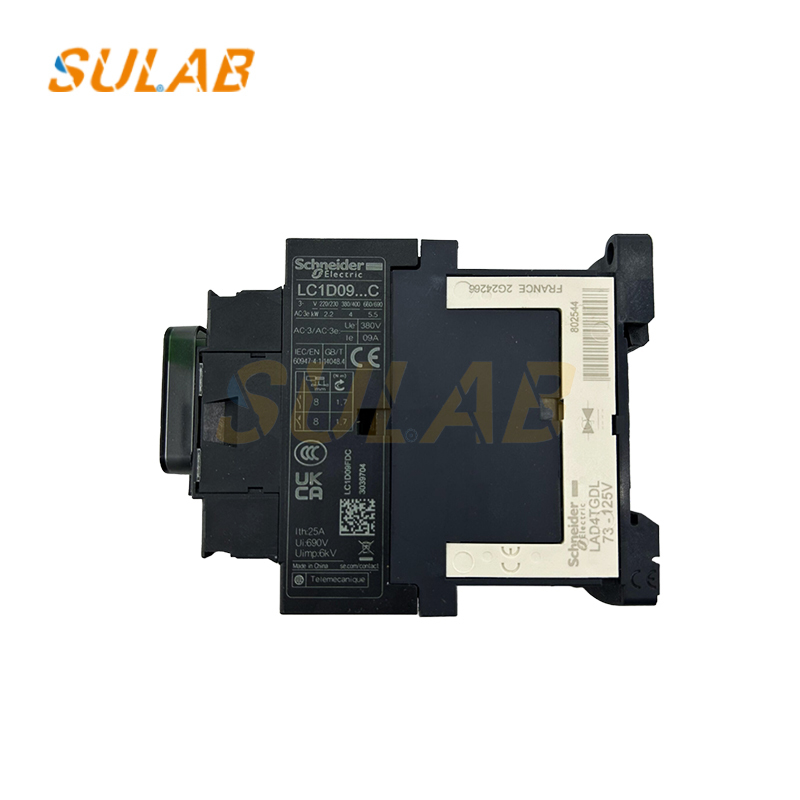

श्नाइडर LC1D09BDC संपर्ककर्ता

,

मूल एसी संपर्ककर्ता LC1D09BDC

,

श्नाइडर डीसी संपर्ककर्ता

Brand:
Schneider
Description:
Elevator Contactor
Model:
LC1D09FDC
MOQ:
1PC
Transportion:
TNT, UPS, DHL, Fedex, Air, Sea
Applicable:
Elevator
Packages:
Carton, Wooden case, Pallet etc
Delivery Time:
Normally 2-3 working days after payment
Warranty:
One year
Payment Method:
Company Bank, Western union, alibaba, Paypal etc
उत्पाद वर्णन

श्नाइडर मूल एसी Contactor LC1D09BDC LC1D09FDC डीसी Contactor


श्नाइडर LC1D09FDC TeSys D श्रृंखला का एक DC संपर्ककर्ता है। निम्नलिखित इसकी संरचना संरचना, कामकाजी सिद्धांत, तकनीकी मापदंडों,अनुप्रयोग परिदृश्य, आदिः


  • संरचनात्मक संरचना
    • विद्युत चुम्बकीय प्रणाली: इसमें चलती और स्थैतिक लोहे के कोर, एक आकर्षण कॉइल और एक प्रतिक्रिया स्प्रिंग शामिल हैं। जब आकर्षण कॉइल को ऊर्जा दी जाती है, तो एक चुंबकीय क्षेत्र उत्पन्न होता है,गतिशील लोहे के कोर को प्रतिक्रिया वसंत के बल को दूर करने और स्थिर लोहे के कोर के साथ आकर्षित करने के लिएजब कॉइल को ऊर्जा से मुक्त किया जाता है, तो चुंबकीय क्षेत्र गायब हो जाता है, और गतिशील लोहे का कोर प्रतिक्रिया वसंत की कार्रवाई के तहत रीसेट हो जाता है।

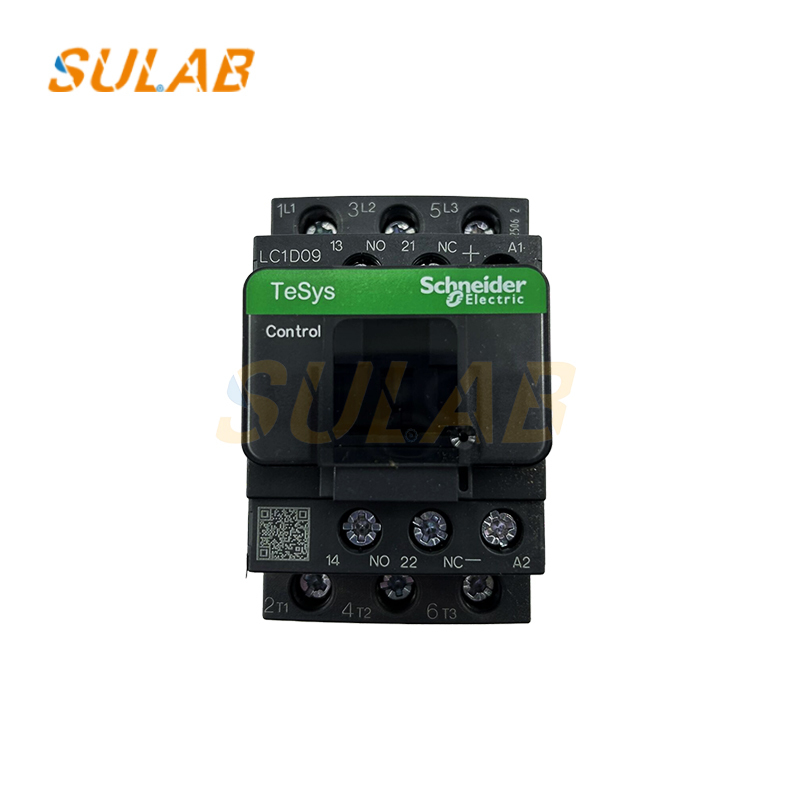

    • संपर्क प्रणाली: यह एक डबल-ब्रेक ब्रिज संपर्क संरचना को अपनाता है, आम तौर पर सामान्य रूप से खुले मुख्य संपर्कों के तीन जोड़े के साथ, जिनका उपयोग मुख्य सर्किट को जोड़ने और डिस्कनेक्ट करने के लिए किया जाता है।यह NO (सामान्य रूप से खुला) और NC (सामान्य रूप से बंद) सहायक संपर्कों से सुसज्जित हो सकता है, जिसका प्रयोग सिग्नल फीडबैक या नियंत्रण सर्किट के इंटरलॉक नियंत्रण के लिए किया जाता है।
    • आर्क बुझाने की प्रणाली: बड़ी क्षमता वाले संपर्कक (20A से ऊपर) आर्क बुझाने के लिए स्लॉट आर्क बुझाने वाले कवर और आर्क बुझाने वाले ग्रिड प्लेट का उपयोग करते हैं।छोटी क्षमता वाले संपर्ककों में धनुष बुझाने के लिए डबल-ब्रेक संपर्कों का प्रयोग किया जाता है, विद्युत बल आर्क बुझाने, आर्क अलगाव के लिए इंटरफेज आर्क प्लेट, और आर्क बुझाने के लिए मिट्टी आर्क बुझाने कवर।



ब्रांड श्नाइडर
विवरण लिफ्ट संपर्ककर्ता
मॉडल LC1D09FDC
एमओक्यू 1 पीसी
परिवहन टीएनटी, यूपीएस, डीएचएल, फेडेक्स, एयर, सी
लागू लिफ्ट
पैकेज कार्टन, लकड़ी का मामला, पैलेट आदि
प्रसव का समय आम तौर पर भुगतान के बाद 2-3 कार्यदिवस
वारंटी एक वर्ष
भुगतान विधि कंपनी बैंक, वेस्टर्न यूनियन, अलीबाबा, पेपैल आदि

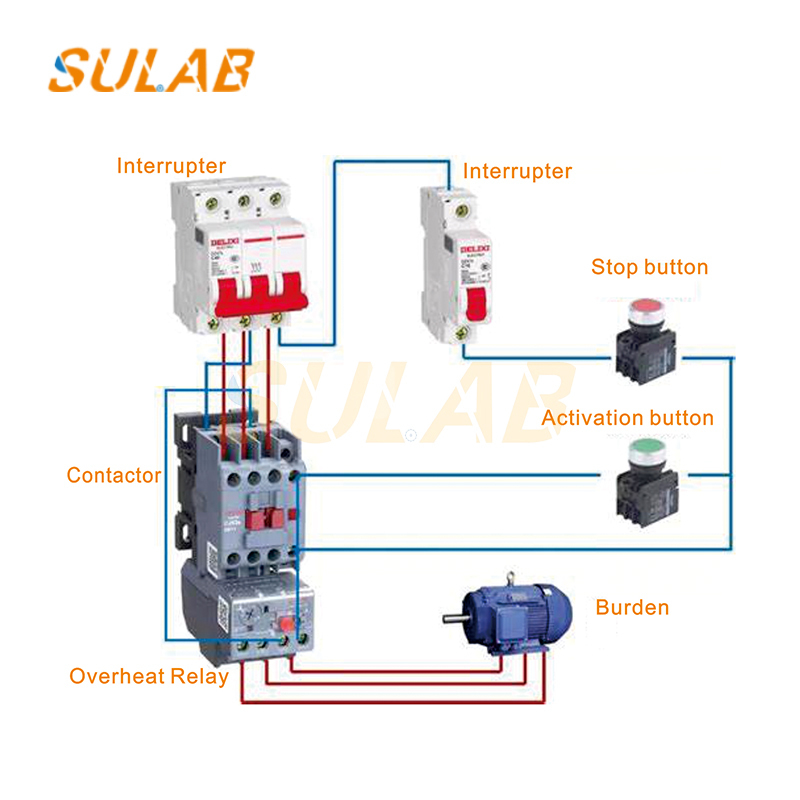

  • कार्य सिद्धांत: जब संपर्ककर्ता के विद्युत चुम्बकीय कॉइल को नामित डीसी वोल्टेज से जोड़ा जाता है, तो कॉइल में एक चुंबकीय क्षेत्र उत्पन्न होता है। विद्युत चुम्बकीय आकर्षण की क्रिया के तहत,स्थिर लोहे के कोर वसंत के प्रतिक्रिया बल को दूर करता है, गतिशील लोहे के कोर को स्थिर लोहे के कोर के लिए आकर्षित करता है, और गतिशील और स्थिर संपर्कों को संपर्क करता है, इस प्रकार मुख्य सर्किट और नियंत्रण सर्किट को जोड़ता है; जब कॉइल बंद हो जाती है,स्थिर लोहे के कोर का विद्युत चुम्बकीय आकर्षण गायब हो जाता है, और चलती लोहे के कोर को वसंत के प्रतिक्रिया बल के तहत रीसेट किया जाता है, जिससे चलती संपर्क स्थैतिक संपर्क से अलग हो जाते हैं और मुख्य सर्किट और नियंत्रण सर्किट को काट दिया जाता है।
  • तकनीकी मापदंड
    • रेटेड करंट: 9A.
    • कॉइल वोल्टेज: आम तौर पर 110V DC, और अन्य विकल्प जैसे DC 12V, 24V, 48V, 220V भी उपलब्ध हैं।
    • ध्रुव: 3P, यानी, एक तीन ध्रुवीय संपर्ककर्ता।
    • वोल्टेज स्तर: इसका उपयोग 660V (690V) तक के AC वोल्टेज वाले सर्किट में किया जा सकता है। AC-3 एप्लिकेशन श्रेणी के तहत, यह सामान्य रूप से काम कर सकता है जब कार्य वोल्टेज 380V है।
    • कार्य विशेषताएं: सी.सी. पुल-इन वोल्टेज 85-110%यू है, और रिलीज़ वोल्टेज 10-75%यू है।
