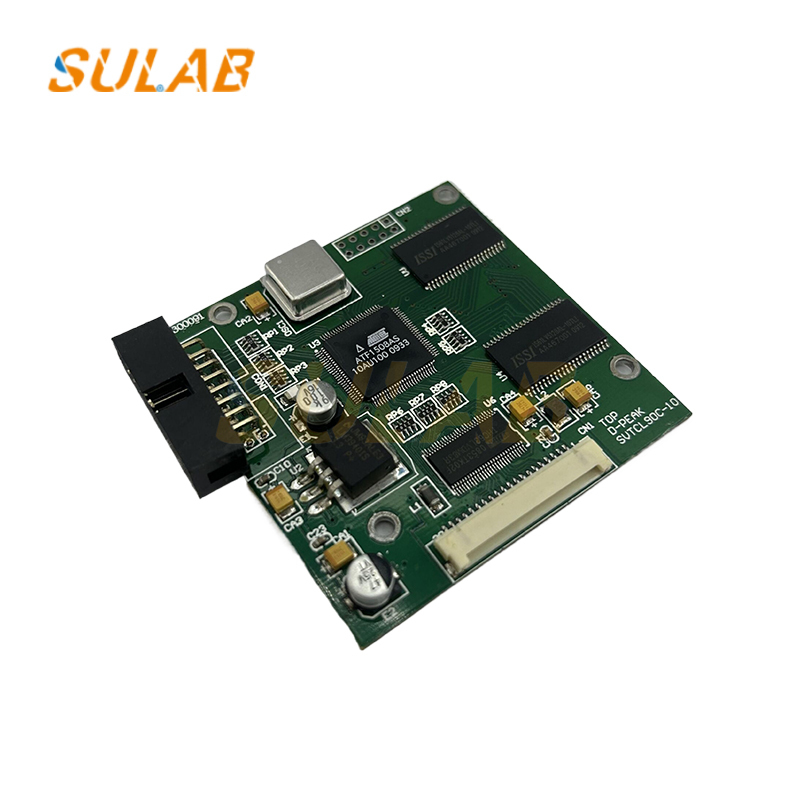

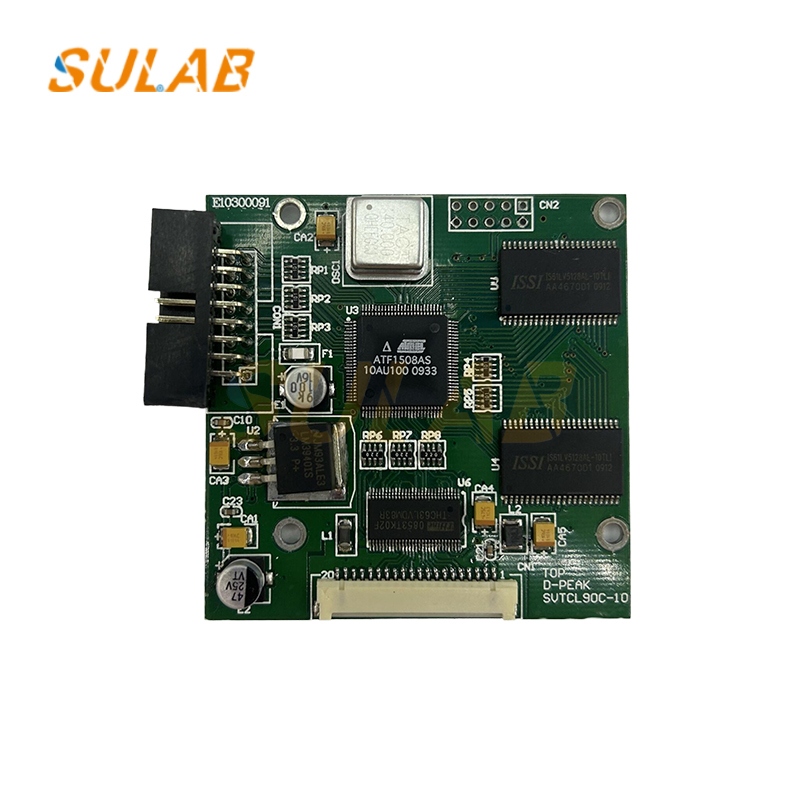

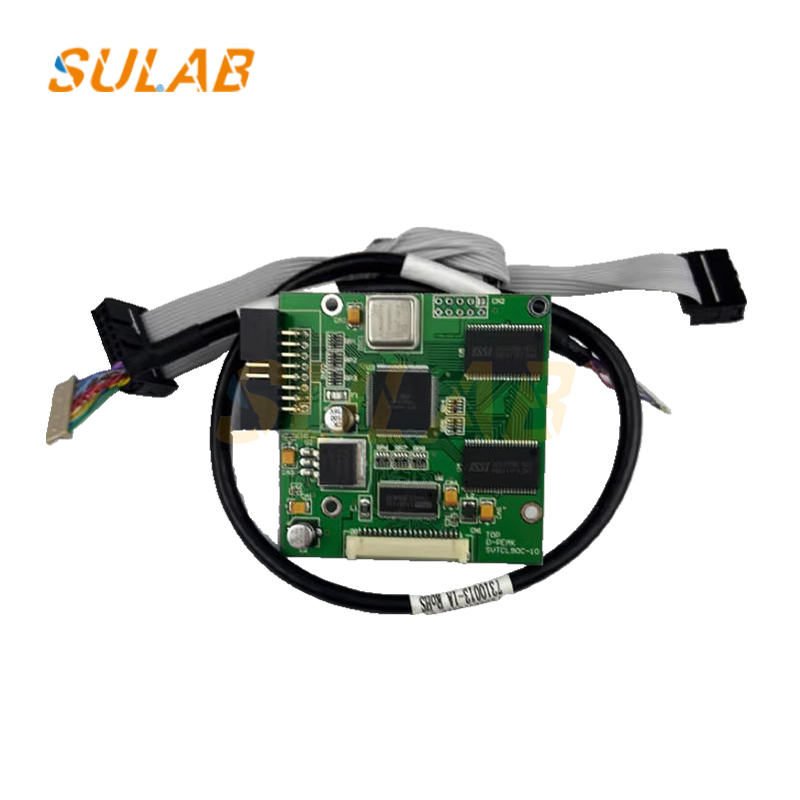

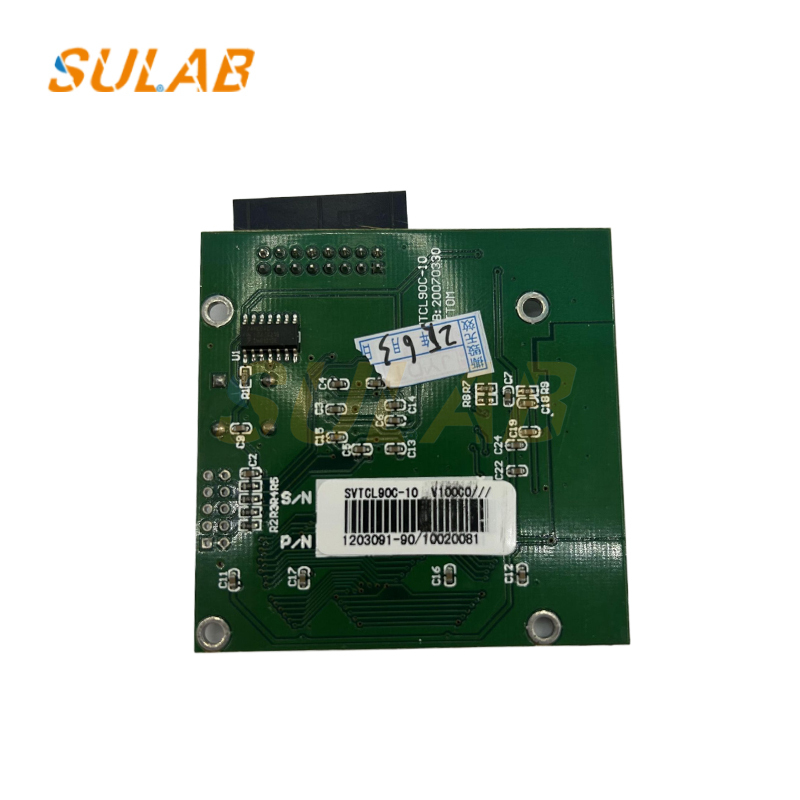

लिफ्ट SVTCL90C-10 सर्किट बोर्ड लिफ्ट स्पार्ट्स

एलीवेटर SVTCL90C-10 सर्किट बोर्ड  एलीवेटर स्पार्ट्स

पीसीबी लेआउट को सिग्नल अखंडता, थर्मल प्रबंधन और निर्माण क्षमता को ध्यान में रखना चाहिए

विश्वसनीय बिजली वितरण और सिग्नल रूटिंग सुनिश्चित करने के लिए जटिल एलीवेटर नियंत्रण प्रणालियों के लिए डबल-साइडेड या मल्टीलेयर डिज़ाइन पसंद किए जाते हैं

महत्वपूर्ण घटकों (जैसे, MOSFETs, ICs) को हस्तक्षेप से बचने और गर्मी अपव्यय सुनिश्चित करने के लिए उचित दूरी की आवश्यकता होती है

एसएमटी (सतह माउंट तकनीक):

घटकों को स्वचालित पिक-एंड-प्लेस मशीनों का उपयोग करके पीसीबी सतह पर रखा जाता है

रिफ्लो सोल्डरिंग का उपयोग एसएमटी घटकों के लिए किया जाता है, जो उच्च परिशुद्धता और विश्वसनीयता सुनिश्चित करता है

थ्रू-होल घटक (यदि लागू हो):

प्लग-इन भागों (जैसे, कनेक्टर, बड़े कैपेसिटर) को डाला जाता है और वेव सोल्डरिंग या मैनुअल असेंबली के माध्यम से सोल्डर किया जाता है

मिश्रित एसएमटी/थ्रू-होल डिज़ाइनों के लिए, सुरक्षात्मक फिक्स्चर के साथ चयनात्मक वेव सोल्डरिंग की आवश्यकता हो सकती है
