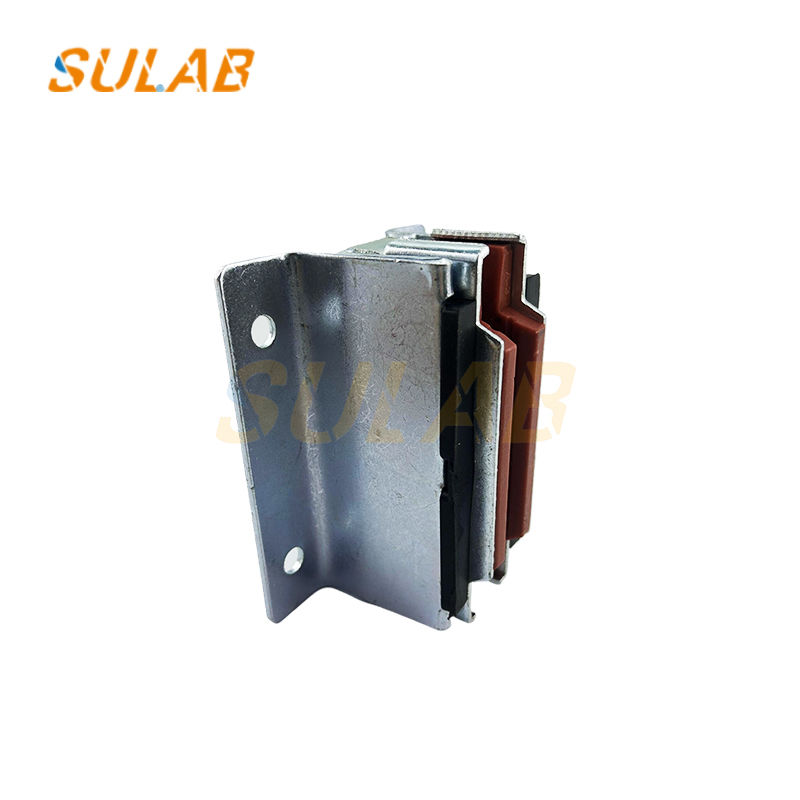

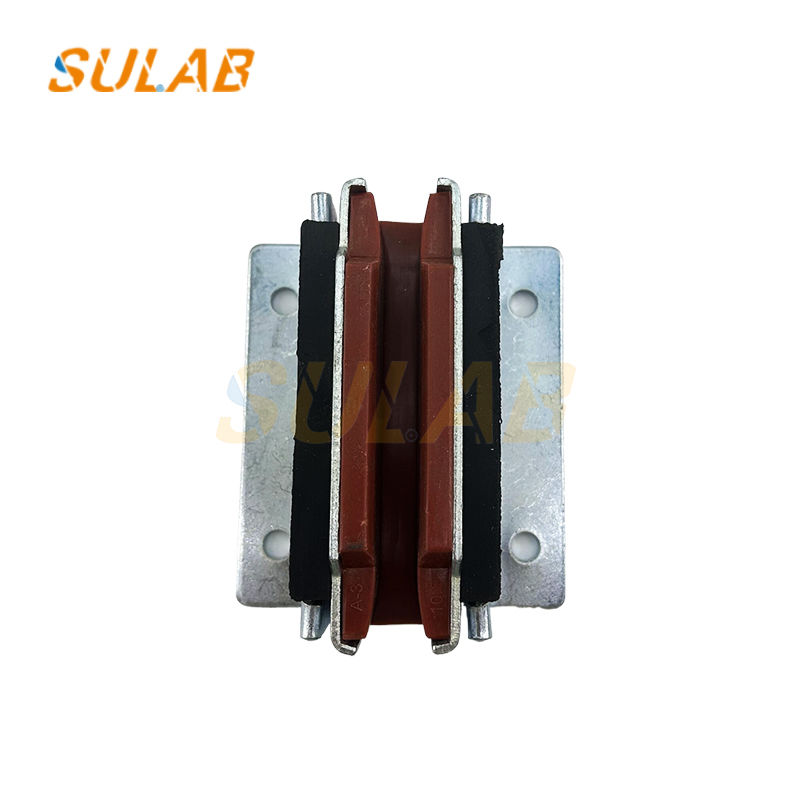

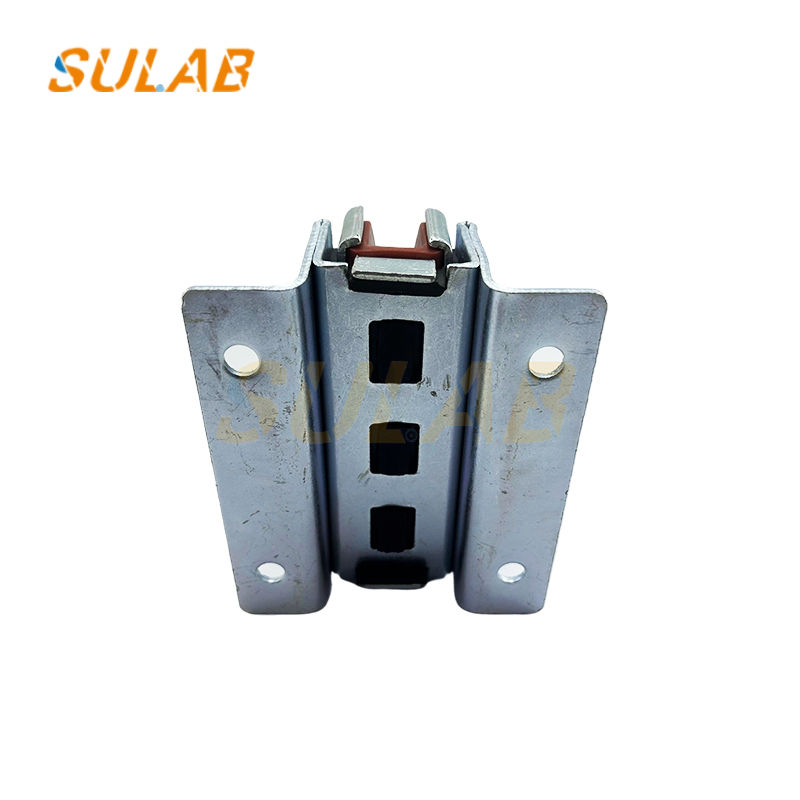

उच्च गुणवत्ता वाले नए लिफ्ट काउंटरवेट गाइड शू लाइनर गाइड रेल गाइड शू काउंटरवेट गाइड शू

उच्च गुणवत्ता वाला नया एलिवेटर काउंटरवेट गाइड शू लाइनर गाइड रेल गाइड शू काउंटरवेट गाइड शू

संरचनात्मक संरचना
फिक्स्ड सीट: काउंटरवेट फ्रेम को जोड़ने के लिए उपयोग किया जाता है, आमतौर पर एक बॉटम प्लेट, एक शू लाइनिंग फिक्सिंग फ्रेम आदि से सुसज्जित होता है। बॉटम प्लेट एक यू-आकार की बॉटम प्लेट हो सकती है, जो थ्रेडेड छेद और काउंटरवेट फ्रेम को जोड़ने के लिए एक सपोर्ट फ्रेम के साथ प्रदान की जाती है। शू लाइनिंग फिक्सिंग फ्रेम को बॉटम प्लेट पर वेल्ड किया जाता है और इसका उपयोग शू लाइनिंग को ठीक करने के लिए किया जाता है।
शू लाइनिंग: आमतौर पर अच्छे पहनने के प्रतिरोध और शॉक अवशोषण के साथ नायलॉन या पॉलीयूरेथेन सामग्री से बना होता है, इसका आकार और आकार गाइड रेल से मेल खाता है, शू लाइनिंग स्लीव प्लेट को शू लाइनिंग फिक्सिंग फ्रेम पर स्लीव किया जाता है, और कुछ शू लाइनरों को आसन्न रबर स्प्रिंग्स को अलग करने के लिए एक ब्लॉकिंग प्लेट के साथ भी प्रदान किया जाता है।
कनेक्टर: शू लाइनिंग और शू लाइनिंग फिक्सिंग फ्रेम को ठीक करने के लिए उपयोग किया जाता है, जिसमें शू लाइनिंग फिक्सिंग फ्रेम से गुजरने वाला एक कील, शू लाइनिंग स्लीव प्लेट के साथ फिट होने वाला एक फिटिंग पार्ट और फिक्सिंग के लिए एक स्टॉपर होता है।

कार्य सिद्धांत
स्लाइडिंग घर्षण सिद्धांत: स्लाइडिंग गाइड शू का शू लाइनिंग गाइड रेल की सतह के सीधे संपर्क में होता है। जब काउंटरवेट ऊपर और नीचे चलता है, तो शू लाइनिंग गाइड रेल के साथ स्लाइड करता है, और शू लाइनिंग और गाइड रेल के बीच घर्षण का उपयोग काउंटरवेट के मूवमेंट ट्रैजेक्टरी को सीमित करने के लिए किया जाता है, ताकि यह गाइड रेल पर स्थिर रूप से चलता रहे।
इलास्टिक बफर सिद्धांत: इलास्टिक स्लाइडिंग गाइड शू में स्प्रिंग या रबर स्प्रिंग बफरिंग और शॉक अवशोषण में भूमिका निभाता है। जब काउंटरवेट ऑपरेशन के दौरान कंपन या प्रभाव के अधीन होता है, तो स्प्रिंग या रबर स्प्रिंग लोचदार विरूपण से गुजरेगा, इन ऊर्जाओं को अवशोषित और कम करेगा, काउंटरवेट के हिलने और प्रभाव को कम करेगा, और ऑपरेशन को सुचारू बनाएगा।
रोलिंग घर्षण सिद्धांत: रोलिंग गाइड शू स्लाइडिंग गाइड शू के शू लाइनिंग को बदलने के लिए एक रोलर का उपयोग करता है। रोलर स्प्रिंग बल की क्रिया के तहत गाइड रेल के सामने और दो तरफ संपर्क करता है और इससे चिपक जाता है। जब काउंटरवेट चल रहा होता है, तो रोलर गाइड रेल पर रोल करता है, स्लाइडिंग घर्षण को रोलिंग घर्षण से बदल देता है, घर्षण हानि को कम करता है, और ऑपरेशन के दौरान कंपन और शोर को कम करता है।
