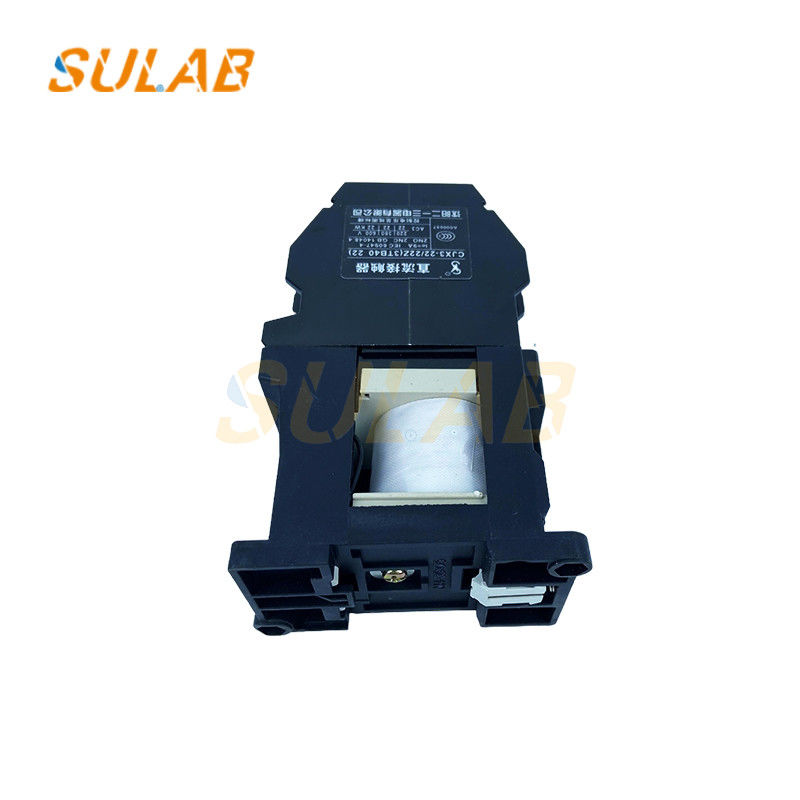

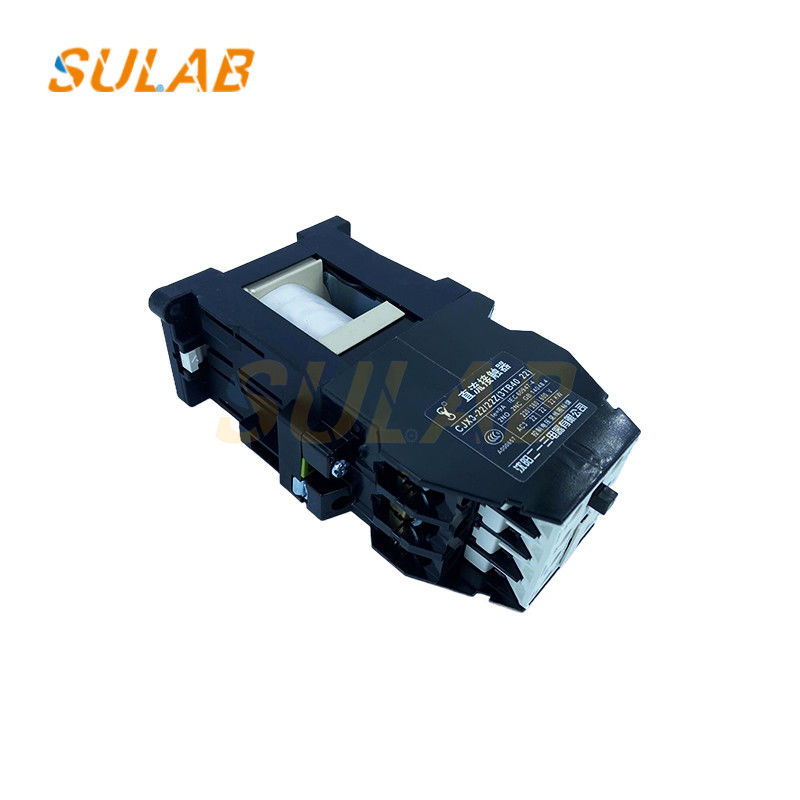

एसी संपर्ककर्ता CJX3-32/22/44 (3TB44) AC110V AC220V AC24V

AC संपर्ककर्ता CJX3-32/22/44 (3TB44) AC110V AC220V AC24V

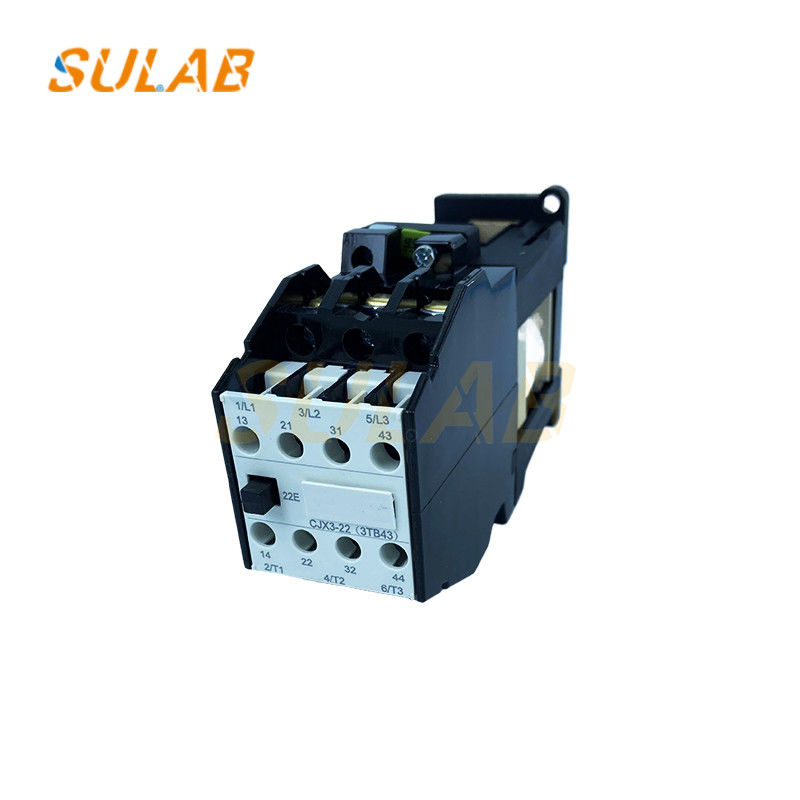

संपर्ककर्ता CJX3-22 CJX3 श्रृंखला AC संपर्ककर्ताओं का एक विशिष्ट मॉडल है, जिसका व्यापक रूप से औद्योगिक स्वचालन नियंत्रण परिदृश्यों में उपयोग किया जाता है। निम्नलिखित इसके तकनीकी मापदंडों, संरचनात्मक विशेषताओं, अनुप्रयोग परिदृश्यों और चयन बिंदुओं का विस्तृत विश्लेषण है:

1. संरचनात्मक विशेषताएं

• मॉड्यूलर डिज़ाइन: मुख्य संपर्कों, सहायक संपर्कों (आमतौर पर 2 सामान्य रूप से खुले + 2 सामान्य रूप से बंद), विद्युत चुम्बकीय कुंडल, और आर्क बुझाने की प्रणाली को एकीकृत करता है ताकि रखरखाव और प्रतिस्थापन आसान हो सके।
• आर्क बुझाने की प्रणाली: सुरक्षा सुनिश्चित करते हुए, करंट ब्रेकिंग के दौरान उत्पन्न आर्क को जल्दी से बुझाने के लिए ग्रिड-प्रकार की आर्क बुझाने की संरचना को अपनाता है।
• स्थापना विधियाँ: नियंत्रण कैबिनेट के मानकीकृत लेआउट के अनुकूलन, पेंच फिक्सिंग या 35 मिमी मानक रेल स्थापना (विनिर्देशों के लिए ≤38A) का समर्थन करता है।

2. कार्य सिद्धांत

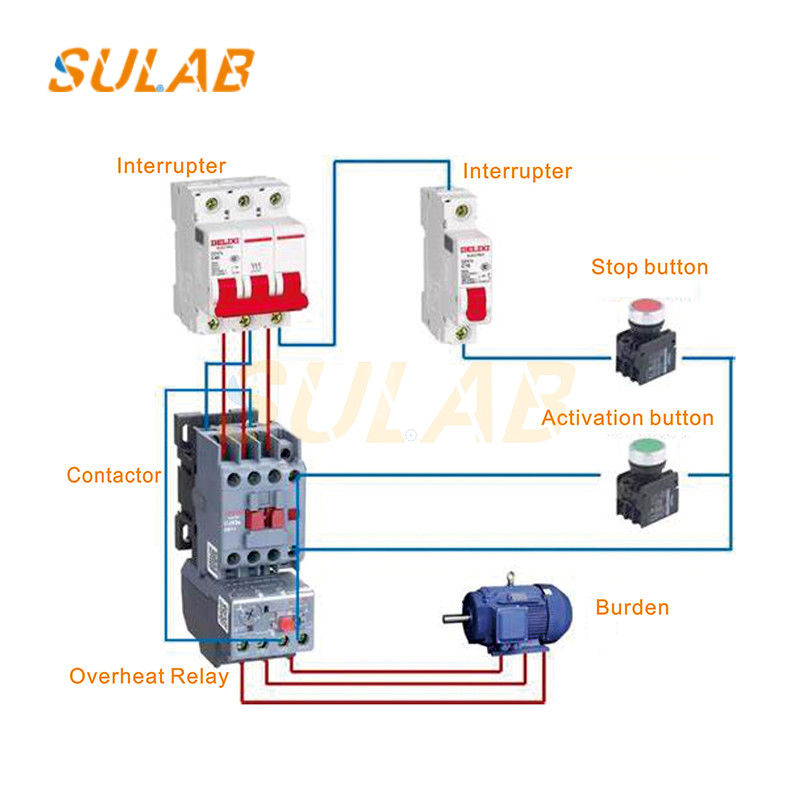

• पावर-ऑन स्थिति: जब कुंडल को ऊर्जा दी जाती है, तो यह आर्मेचर को आकर्षित करने के लिए विद्युत चुम्बकीय बल उत्पन्न करता है, जिससे मुख्य संपर्क बंद हो जाते हैं और मुख्य सर्किट जुड़ जाता है; सहायक संपर्क नियंत्रण संकेतों को प्रतिक्रिया देने के लिए सिंक्रोनस रूप से कार्य करते हैं।
• पावर-ऑफ स्थिति: जब कुंडल को ऊर्जा नहीं दी जाती है, तो आर्मेचर को रीसेट स्प्रिंग द्वारा छोड़ा जाता है, संपर्क खुल जाते हैं, और सर्किट कट जाता है।
