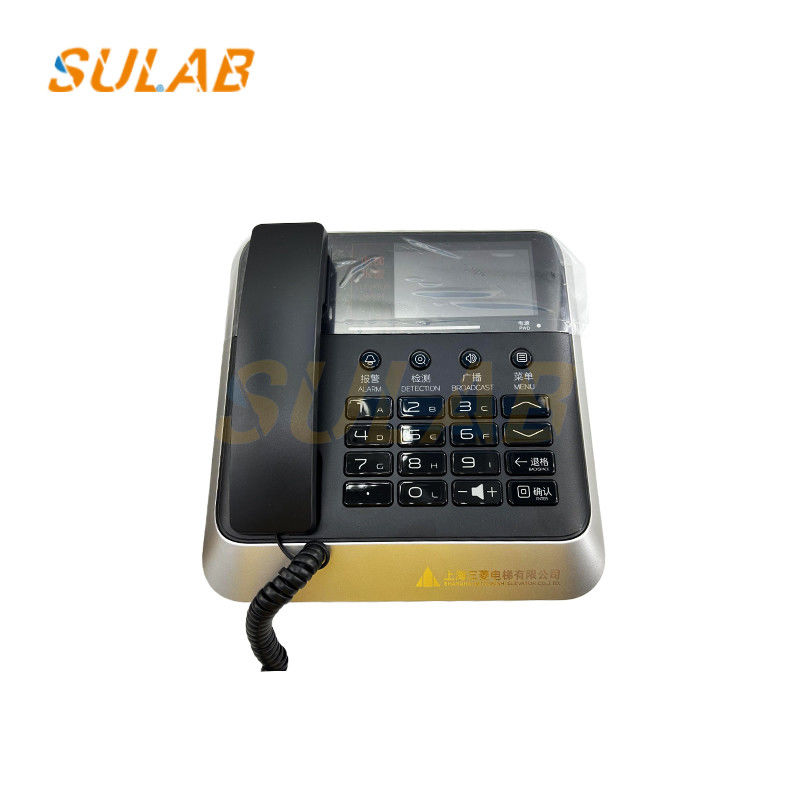

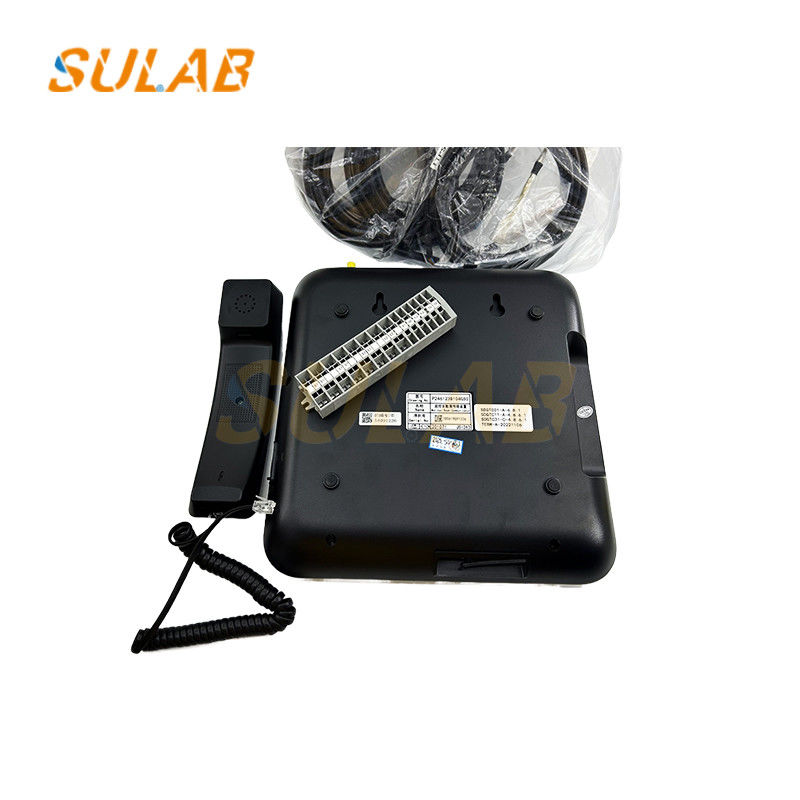

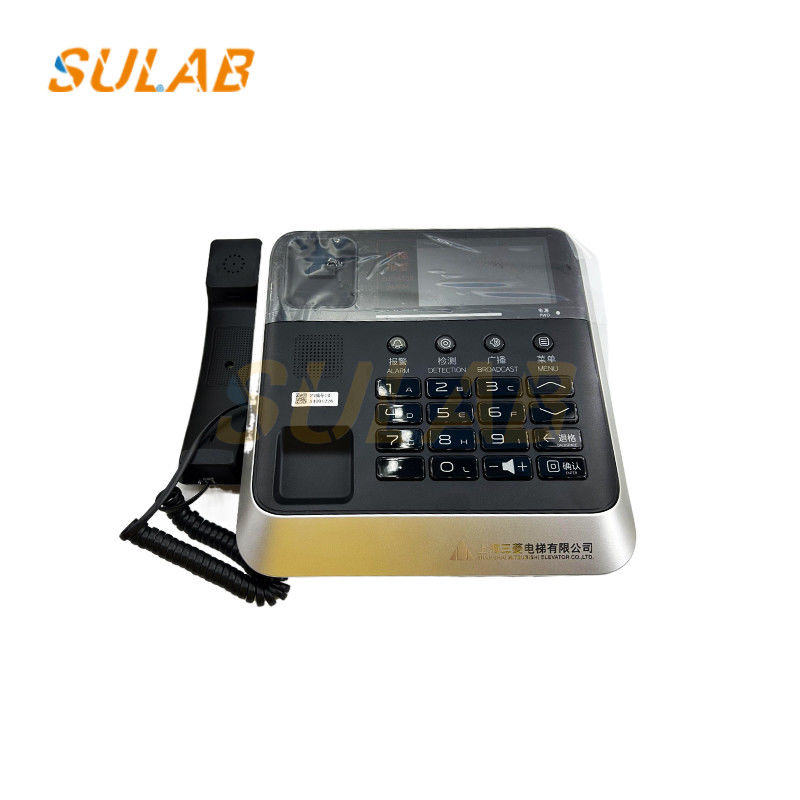

मित्सुबिशी फाइव-वे लिफ्ट इंटरकॉम टेलीफोन, लिफ्ट टेलीफोन सिस्टम, लिफ्ट इंटरकॉम सिस्टम P246123B104G50

मित्सुबिशी पांच-तरफा लिफ्ट इंटरकॉम टेलीफोन, लिफ्ट टेलीफोन प्रणाली, लिफ्ट इंटरकॉम प्रणाली P246123B104G50

कार्यप्रवाह और संकेत संचरण सिद्धांत
1. कॉल आरंभ (उदाहरण के रूप में कार कॉल ड्यूटी रूम लेते हुए)
ट्रिगर कॉलः यात्री कार में कॉल बटन दबाता है, बटन वर्तमान पथ बनाने के लिए बंद हो जाता है, और बस को कॉल सिग्नल (विद्युत संकेत) भेजता है।
सिग्नल ट्रांसमिशन: विद्युत सिग्नल को बस के माध्यम से ड्यूटी रूम होस्ट को प्रेषित किया जाता है।मेजबान सिग्नल स्रोत (जैसे कार पता कोड) की पहचान करता है और एक ऑडियो और दृश्य संकेत (जैसे बजने वाला अलार्म) जारी करता है, स्क्रीन कॉल स्थान प्रदर्शित करता है) ।
2. आवाज संचार की स्थापना
मेजबान प्रतिक्रियाः ड्यूटी कर्मी मेजबान के संबंधित चैनल से जुड़ते हैं, और माइक्रोफोन आवाज को एक ऑडियो विद्युत संकेत में परिवर्तित करता है,जो एम्प्लीफाइड और बस के माध्यम से कार फोन के लिए प्रेषित किया जाता है.
दो तरफ़ा कॉल: कार के फोन को विद्युत संकेत प्राप्त होने के बाद, स्पीकर के माध्यम से आवाज बहाल की जाती है;कार में माइक्रोफ़ोन यात्री की आवाज को एकत्र करता है और इसे पूर्ण-डुप्लेक्स कॉल प्राप्त करने के लिए मेजबान को वापस प्रसारित करता है (एक साथ दो तरफा आवाज प्रसारण).
3बहु-टर्मिनल संचार तर्क
एकल कॉल और समूह कॉलः होस्ट एक टर्मिनल (जैसे मशीन रूम) को अकेले कॉल कर सकता है, या कई टर्मिनलों (जैसे कार, कार टॉप,एक ही समय में बहु-पक्षीय कॉल के लिए (जैसे रखरखाव के दौरान सहयोगात्मक संचार).
पता कोड पहचानः प्रत्येक टर्मिनल में एक अद्वितीय पता कोड (जैसे हार्डवेयर डायल या सॉफ्टवेयर सेटिंग) होता है। होस्ट सिग्नल भ्रम से बचने के लिए कॉल स्रोत को अलग करने के लिए कोड का उपयोग करता है।

सिस्टम संरचना और कनेक्शन विधि
हार्डवेयर संरचना
टर्मिनल उपकरण: कार टेलीफोन, मशीन रूम टेलीफोन, कार टॉप टेलीफोन, पिट टेलीफोन और ड्यूटी रूम होस्ट सहित। प्रत्येक टर्मिनल माइक्रोफोन, स्पीकर और कॉल बटन से लैस है।
ट्रांसमिशन लाइनः बस वायरिंग (जैसे 4-कोर केबल) या आईपी नेटवर्क ट्रांसमिशन (बुद्धिमान इमारतों के लिए उपयुक्त) का उपयोग ज्यादातर प्रत्येक टर्मिनल को ड्यूटी रूम होस्ट से जोड़ने के लिए किया जाता है।
विद्युत आपूर्ति और प्रवर्धन उपकरण: स्थिर डीसी विद्युत आपूर्ति (जैसे डीसी12वी/डीसी24वी) प्रदान करें और ऑडियो प्रवर्धक के माध्यम से आवाज संकेत को बढ़ाएं।

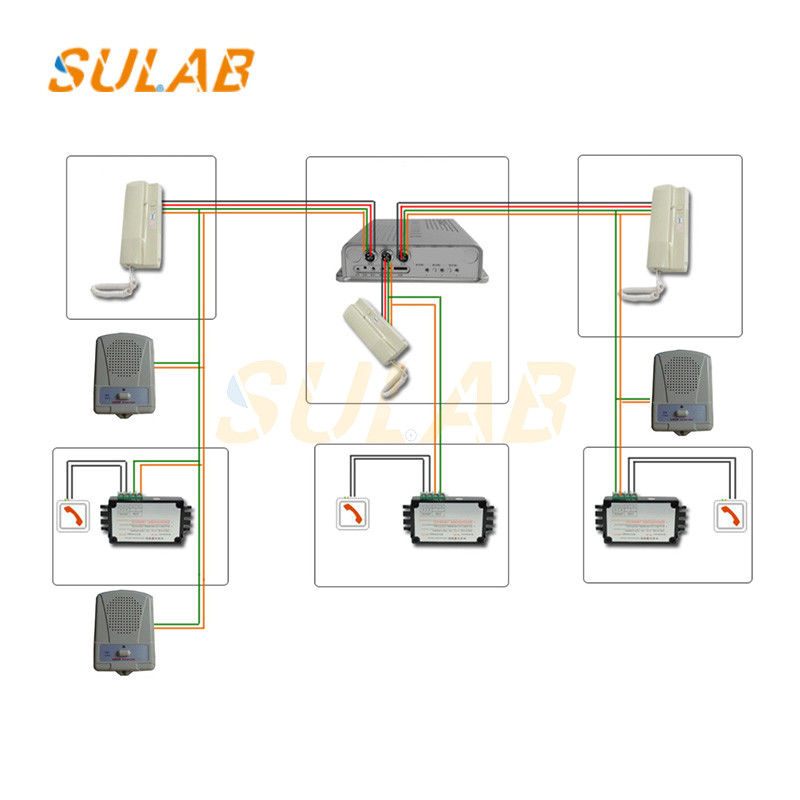

कनेक्शन तर्क
प्रत्येक टर्मिनल एक स्टार या बस नेटवर्क टोपोलॉजी बनाने के लिए बस के माध्यम से समानांतर या श्रृंखला में मेजबान से जुड़ा हुआ है, यह सुनिश्चित करता है कि कोई भी टर्मिनल मेजबान या अन्य टर्मिनलों के साथ संवाद कर सके।
