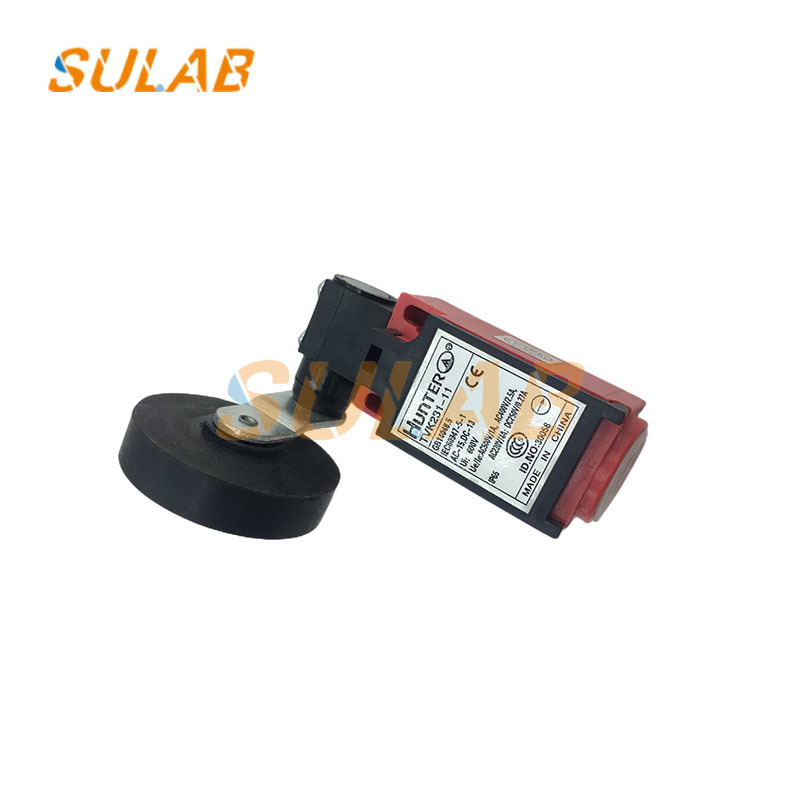

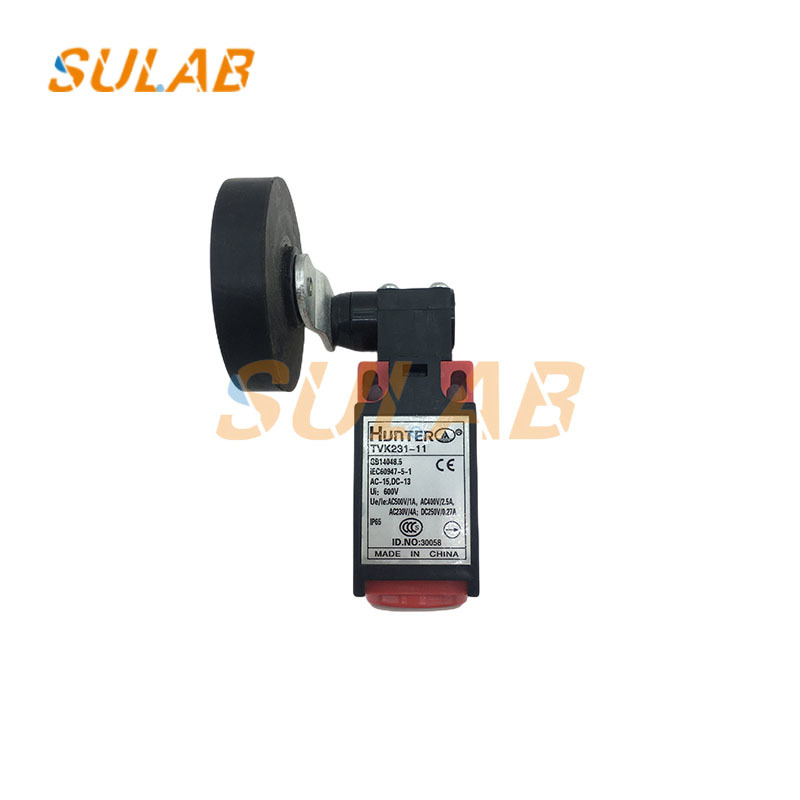

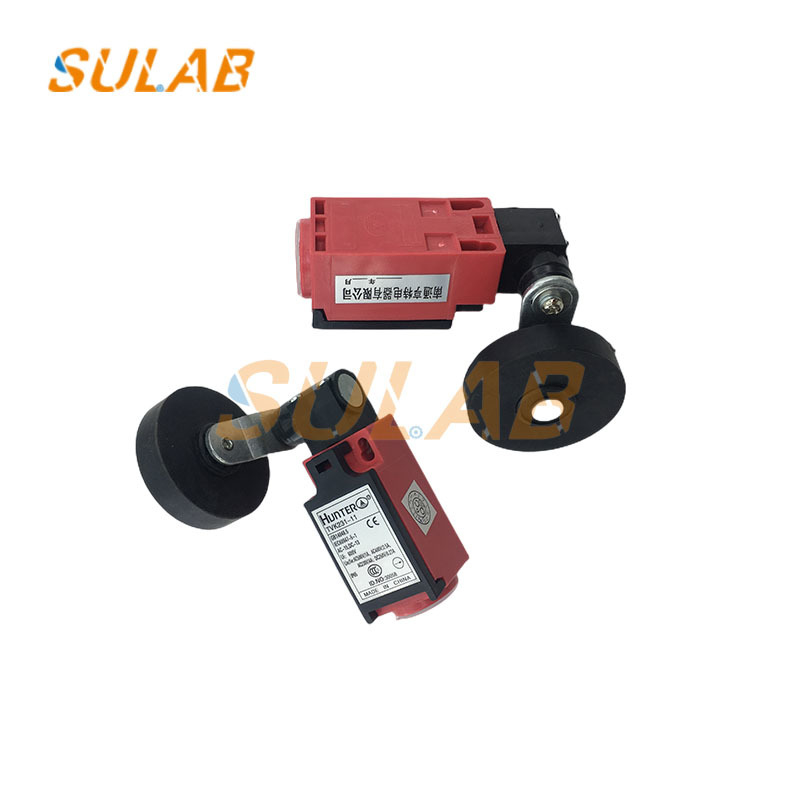

SULAB TVK231-11 लिफ्ट यात्रा सीमा स्विच 1-2 मिमी अंतर

एलिवेटर एक्सेसरीज़ ट्रैवल लिमिट स्विच हाई क्वालिटी नया एलिवेटर कंट्रोलर एलिवेटर डोर लॉक स्विच ट्रैवल लिमिट स्विच TVK231-11

स्थापना विधि
स्थापना स्थान निर्धारित करें: उपकरण के चलने वाले भागों की यात्रा सीमा के आधार पर, लिमिट स्विच को उसकी यात्रा के अंत के पास स्थापित करें ताकि यह सुनिश्चित हो सके कि लिमिट स्विच सटीक रूप से पता लगाता है कि भाग सेट स्थिति तक कब पहुँचता है।
एक माउंटिंग विधि चुनें: सामान्य माउंटिंग विधियों में बोल्टिंग और क्लैंपिंग शामिल हैं। लिमिट स्विच के प्रकार और उपकरण संरचना के आधार पर उपयुक्त माउंटिंग विधि का चयन करें। चयनित स्थान पर लिमिट स्विच को सुरक्षित रूप से सुरक्षित करने के लिए उपयुक्त फास्टनरों, जैसे कि पेंच या क्लैंप का उपयोग करें।
ट्रिगर घटक और चलने वाले भाग के बीच संबंध सुनिश्चित करें: सुनिश्चित करें कि लिमिट स्विच का ट्रिगर घटक, जैसे कि एक स्ट्राइकर या रोलर, चलने वाले भाग की संपर्क सतह के लंबवत है, जो कठोर प्रभाव को रोकने के लिए 1-2 मिमी का अंतर छोड़ता है। उच्च-आवृत्ति प्रभाव परिदृश्यों में, ऊर्जा को अवशोषित करने के लिए रबर कुशन जोड़े जा सकते हैं।
सर्किट कनेक्ट करना: एक लिमिट स्विच में आमतौर पर तीन पिन होते हैं: कॉमन (COM), सामान्य रूप से खुला (NO), और सामान्य रूप से बंद (NC)। केबल के एक सिरे को बिजली की आपूर्ति, नियंत्रक, या अन्य डिवाइस से कनेक्ट करें, और दूसरे सिरे को लिमिट स्विच पर संबंधित पिन से कनेक्ट करें। यदि आपको मशीन के रुकने पर अलार्म या सिग्नल ट्रिगर करने की आवश्यकता है, तो केबल को NO टर्मिनल से कनेक्ट करें; यदि आपको मशीन के किसी निश्चित स्थान पर पहुँचने पर सिग्नल या अलार्म ट्रिगर करने की आवश्यकता है, तो इसे NC टर्मिनल से कनेक्ट करें।

डीबगिंग विधियाँ
स्थापना और फिक्सिंग जांच: सत्यापित करें कि लिमिट स्विच सही ढंग से स्थापित और सुरक्षित रूप से तय किया गया है, बिना किसी ढीला होने या गिरने के।
मैनुअल ट्रिगर टेस्ट: यह देखने के लिए कि क्या यह ठीक से एक नियंत्रण संकेत जारी कर रहा है, लिमिट स्विच को मैन्युअल रूप से ट्रिगर करें। इसकी पुष्टि संकेतक प्रकाश को चालू और बंद करके या मल्टीमीटर से सर्किट की निरंतरता को मापकर की जा सकती है।
ट्रिगर संवेदनशीलता को समायोजित करना: यदि लिमिट स्विच की ट्रिगर संवेदनशीलता आवश्यकताओं को पूरा नहीं करती है, तो स्प्रिंग तनाव या संपर्क दबाव को समायोजित करें। समायोजन धीरे-धीरे किए जाने चाहिए, और स्विच की प्रतिक्रिया का निरीक्षण किया जाना चाहिए।
सिमुलेशन टेस्ट: बिजली चालू करें और वास्तविक संचालन के दौरान लिमिट स्विच के प्रदर्शन का निरीक्षण करने के लिए यांत्रिक उपकरण पर एक सिमुलेशन टेस्ट करें। सुनिश्चित करें कि यह सही समय पर ट्रिगर होता है और यांत्रिक उपकरण की यात्रा को सटीक रूप से नियंत्रित करता है।
संपर्क तापमान वृद्धि की निगरानी: वास्तविक भार के तहत संचालन के दौरान, संपर्क तापमान वृद्धि की निगरानी के लिए थर्मामीटर या अन्य उपकरण का उपयोग करें। संपर्क जंग को रोकने के लिए तापमान वृद्धि 50°C से अधिक नहीं होनी चाहिए।
डीबगिंग परिणामों की रिकॉर्डिंग: डीबगिंग परिणामों का विस्तृत रिकॉर्ड, जिसमें स्विच की ट्रिगर स्थिति, ट्रिगर संवेदनशीलता, सर्किट स्थिति और अन्य जानकारी शामिल है, बाद के रखरखाव और मरम्मत के दौरान संदर्भ के लिए रखा जाएगा।
