फ़ूजी एलिवेटर कॉन्टैक्टर ब्रांड न्यू जेन्युइन फ़ूजी एसी कॉन्टैक्टर एलिवेटर एसी कॉन्टैक्टर मॉडल एससी-ई05पी

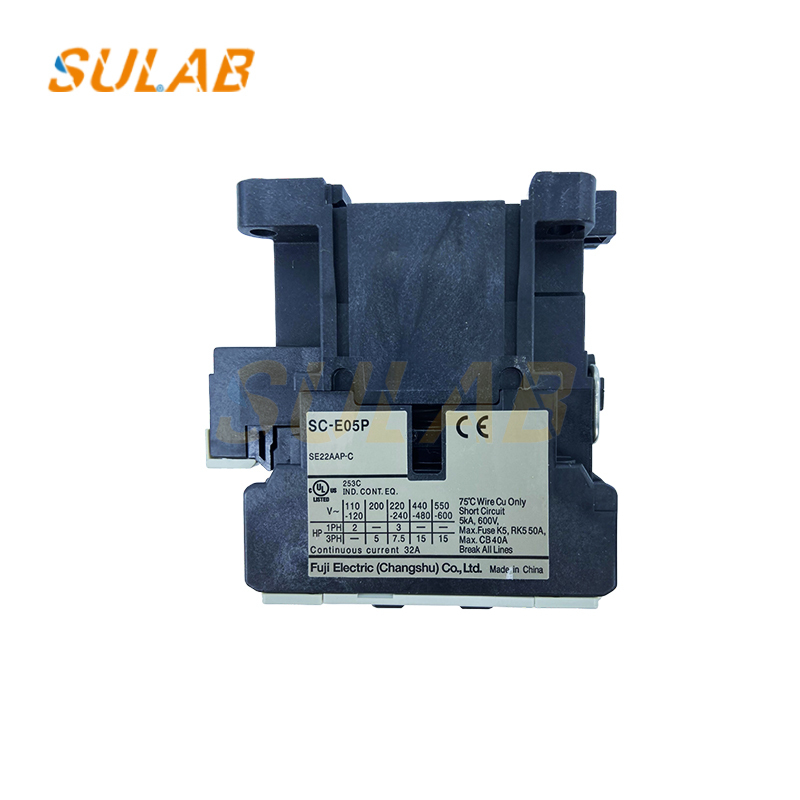

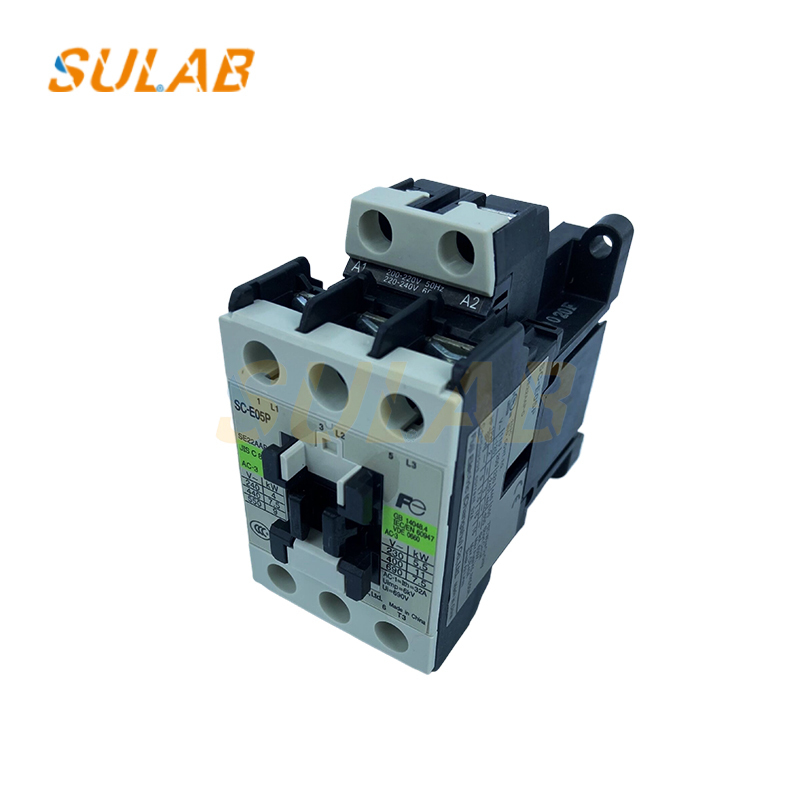

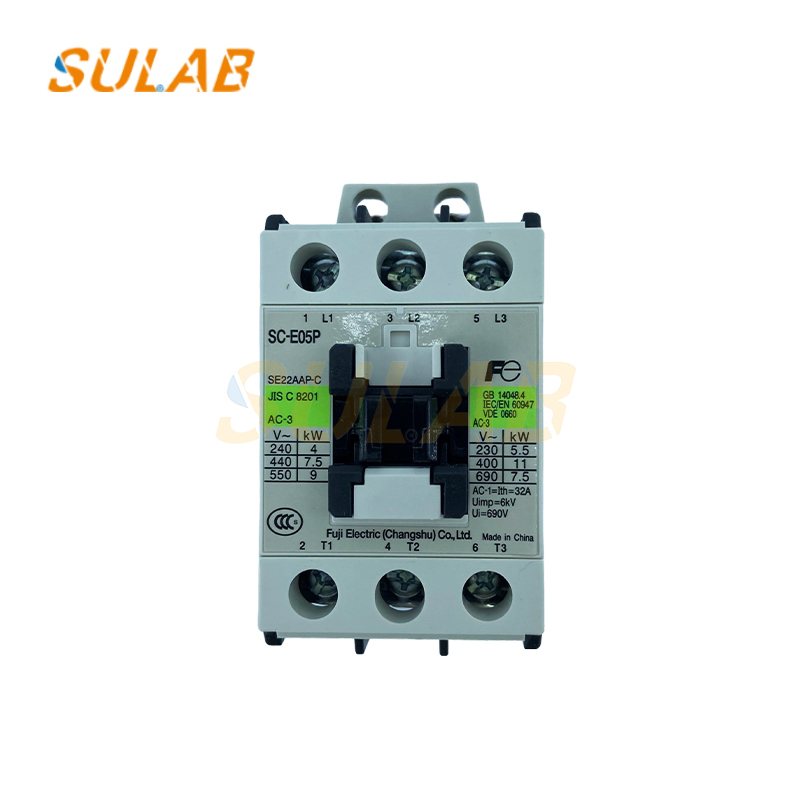

Fuji एलिवेटर कॉन्टैक्टर ब्रांड नया असली Fuji AC कॉन्टैक्टर एलिवेटर AC कॉन्टैक्टर मॉडल SC-E05P

बुनियादी पैरामीटर
रेटेड कार्यशील धारा: AC-3 उपयोग श्रेणी के अंतर्गत, विभिन्न वोल्टेज के अनुरूप रेटेड कार्यशील धारा अलग-अलग होती है, जैसे 220V पर 2.2A, 380V पर 4A, और 660V पर 5.5A।
रेटेड नियंत्रण शक्ति: AC-3 श्रेणी के अंतर्गत, 220V पर 2.2kW, 380V पर 4kW, और 660V पर 5.5kW।
रेटेड कार्यशील वोल्टेज: रेटेड इन्सुलेशन वोल्टेज 1000V से कम है, जो AC 50Hz या 60Hz सर्किट के लिए उपयुक्त है।
विद्युत जीवन: 1 मिलियन बार।
यांत्रिक जीवन: 10 मिलियन बार।
वायरिंग क्षमता: मुख्य सर्किट को 0.75-4mm² का 1 सिंगल-कोर वायर या मल्टी-स्ट्रैंड वायर, या 1-4mm² के 2 वायर से जोड़ा जा सकता है, और टर्मिनल स्क्रू का आकार M4 है; नियंत्रण सर्किट और सहायक सर्किट को 0.75-2.5mm² का 1 सिंगल-कोर वायर या मल्टी-स्ट्रैंड वायर, या 0.75-2.5mm² के 2 वायर से जोड़ा जा सकता है, और टर्मिनल स्क्रू का आकार M3.5 है।

संरचनात्मक विशेषताएं: तीन चाप बुझाने के तरीकों का आमतौर पर उपयोग किया जाता है: डबल-ब्रेक इलेक्ट्रिक आर्क बुझाना, अनुदैर्ध्य चाप बुझाना और ग्रिड चाप बुझाना। विद्युत चुम्बकीय प्रणाली विश्वसनीय रूप से काम करती है, कम नुकसान और शोर के साथ, और उच्च यांत्रिक शक्ति रखती है। स्थापना का ऊर्ध्वाधर झुकाव कोण ±22.5 डिग्री है।

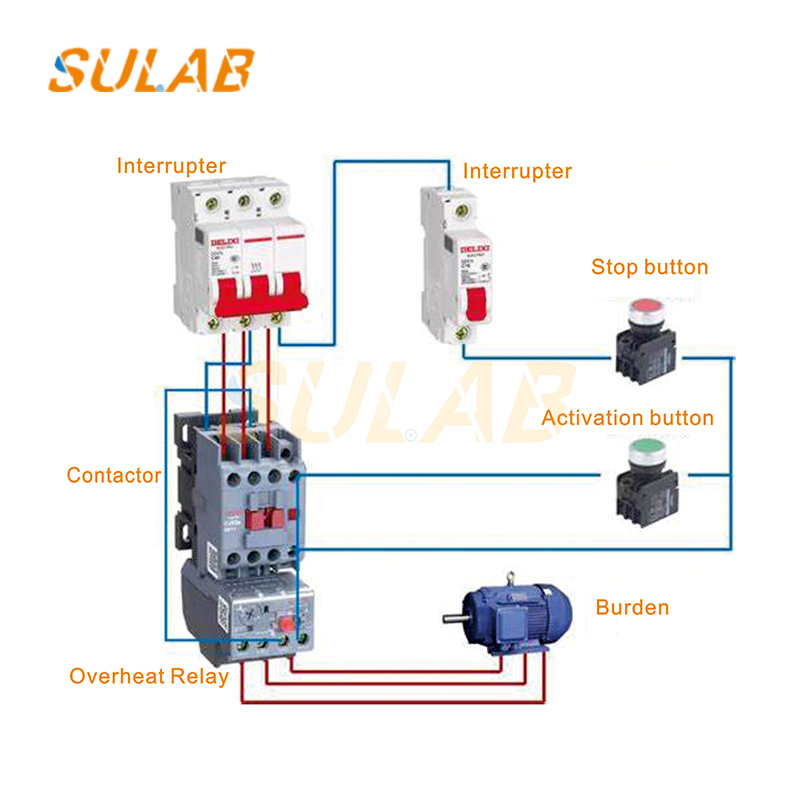

कार्यात्मक उपयोग: यह 1000V से कम रेटेड इन्सुलेशन वोल्टेज और 800A तक की रेटेड कार्यशील धारा वाले बिजली प्रणालियों के लिए उपयुक्त है, सर्किट के लंबी दूरी के कनेक्शन और डिस्कनेक्शन और AC मोटर्स के बार-बार शुरू होने और नियंत्रण के लिए, और इसे ओवरलोड हो सकने वाले सर्किटों की सुरक्षा के लिए उपयुक्त थर्मल रिले के साथ जोड़ा जा सकता है। इसका उपयोग AC-6B उपयोग श्रेणी के अंतर्गत 400V के रेटेड कार्यशील वोल्टेज और 87A तक की रेटेड कार्यशील धारा वाले कम-वोल्टेज प्रतिक्रियाशील शक्ति क्षतिपूर्ति विद्युत उपकरणों में भी किया जा सकता है ताकि बिजली प्रणाली के पावर फैक्टर cosφ मान को समायोजित किया जा सके।
