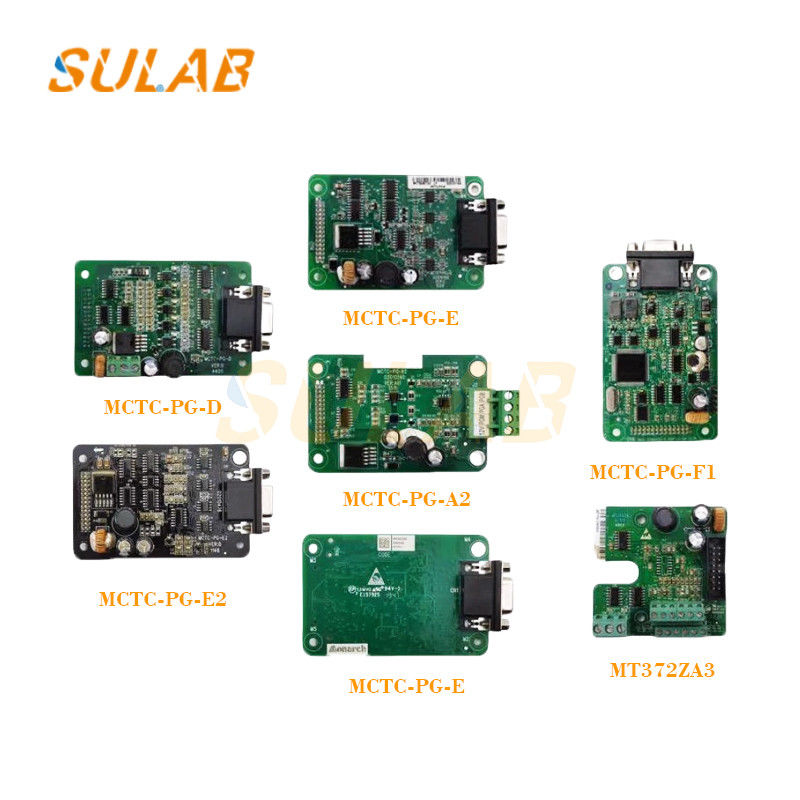

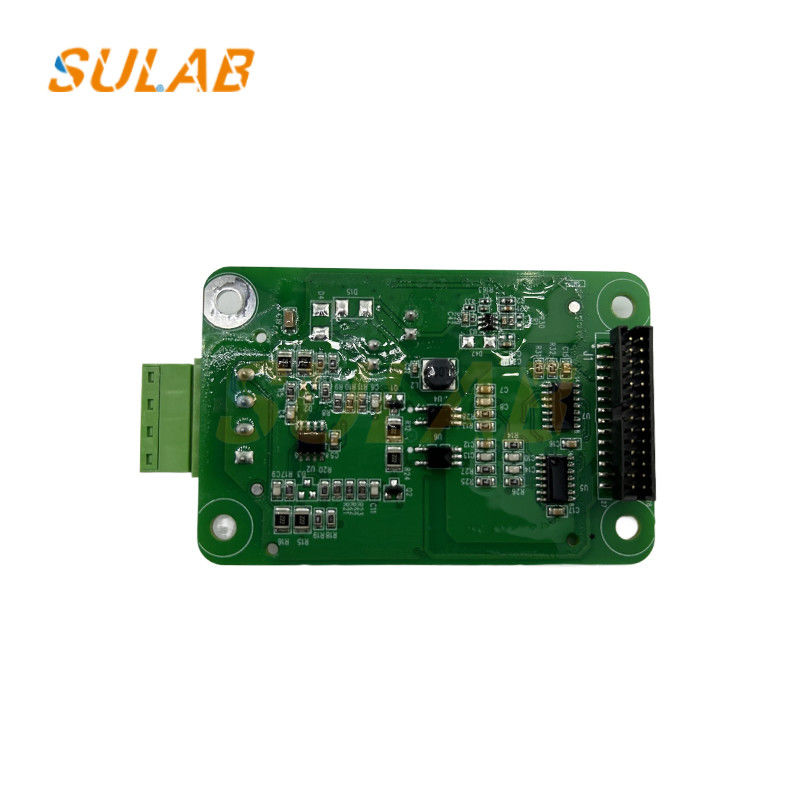

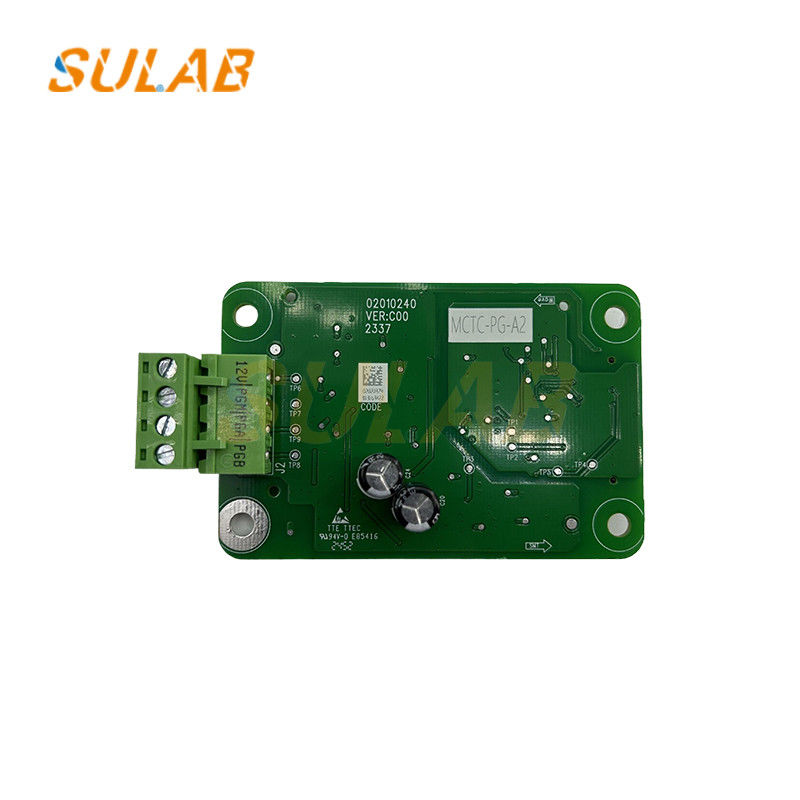

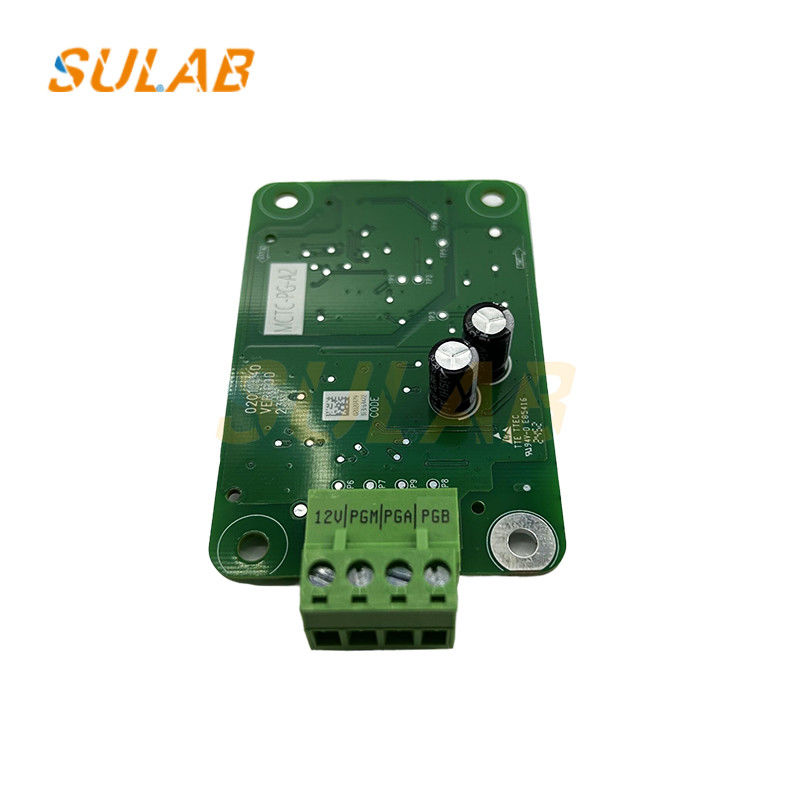

मोनार्क सिंक्रोनस असिंक्रोनस पीजी कार्ड मानक प्रोटोकॉल लिफ्ट इन्वर्टर पीजी कार्ड लिफ्ट सामान पीजी कार्ड एमसीटीसी-पीजी-ए2

मोनार्क सिंक्रोनस असिंक्रोनस पीजी कार्ड मानक प्रोटोकॉल लिफ्ट इन्वर्टर पीजी कार्ड लिफ्ट सामान पीजी कार्ड एमसीटीसी-पीजी-ए2

कार्यात्मक विशेषताएं:

यह एनकोडर सिग्नल को परिवर्तित और अलग कर सकता है और एक सिग्नल आउटपुट कर सकता है जो नियंत्रक के अनुकूल हो सकता है। इसमें स्तर रूपांतरण, एनालॉग-टू-डिजिटल रूपांतरण, ऑप्टोकॉपर अलगाव,ढालना, आदि. इसमें आवृत्ति विभाजन कार्य भी है. यह सिस्टम आवश्यकताओं के अनुसार एन्कोडर इनपुट सिग्नल को विभाजित कर सकता है और नियंत्रक को उपयुक्त आवृत्ति का सिग्नल आउटपुट कर सकता है।
लागू परिदृश्यः

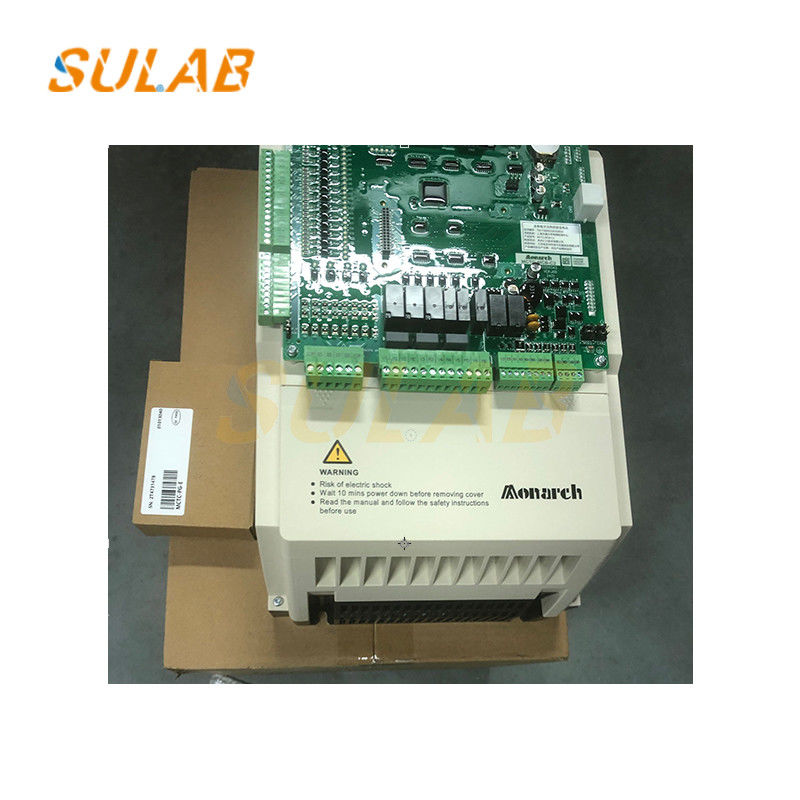

यह असिंक्रोनस मोटर्स द्वारा संचालित लिफ्ट सिस्टम के लिए उपयुक्त है। यह अक्सर मोनार्क NICE3000 श्रृंखला एकीकृत नियंत्रकों के साथ संयोजन में उपयोग किया जाता है।यह NICE3000B एकीकृत नियंत्रण कैबिनेट में असिंक्रोनस मोटर्स के लिए एक मानक विन्यास पीजी कार्ड है.
इंटरफ़ेस कनेक्शनः

यह J1 टर्मिनल के माध्यम से NICE3000 श्रृंखला एकीकृत नियंत्रक के मुख्य नियंत्रण बोर्ड के J12 टर्मिनल से जुड़ा हुआ है,और CN1 टर्मिनल के माध्यम से लिफ्ट ट्रैक्शन मशीन के एन्कोडर से जुड़ा हुआ है, जिससे गति बंद-लूप वेक्टर प्रणाली बनती है।
स्थापित करने की विधि:

यह आमतौर पर लिफ्ट नियंत्रण कैबिनेट में स्थापित किया जाता है. यह सीधे इन्वर्टर या एकीकृत नियंत्रक के संबंधित स्लॉट में डाला जा सकता है,या एक स्थिर ब्रैकेट के माध्यम से नियंत्रण कैबिनेट की उचित स्थिति में स्थापित, और फिर संबंधित केबलों से जुड़ा।
रखरखाव बिंदुः

पीजी कार्ड कनेक्शन केबल को नियमित रूप से यह देखने के लिए जांचें कि क्या यह ढीला या क्षतिग्रस्त है, और सुनिश्चित करें कि पीजी कार्ड और एन्कोडर और नियंत्रक के बीच कनेक्शन विश्वसनीय है।पीजी कार्ड के सामान्य संचालन को प्रभावित करने के लिए धूल और नमी के प्रवेश को रोकने के लिए नियंत्रण कैबिनेट को साफ रखेंयदि लिफ्ट में स्पीड कंट्रोल की विफलता या अन्य खराबी है, तो जांचें कि पीजी कार्ड ठीक से काम कर रहा है या नहीं और यदि आवश्यक हो तो इसे बदलें या मरम्मत करें।
