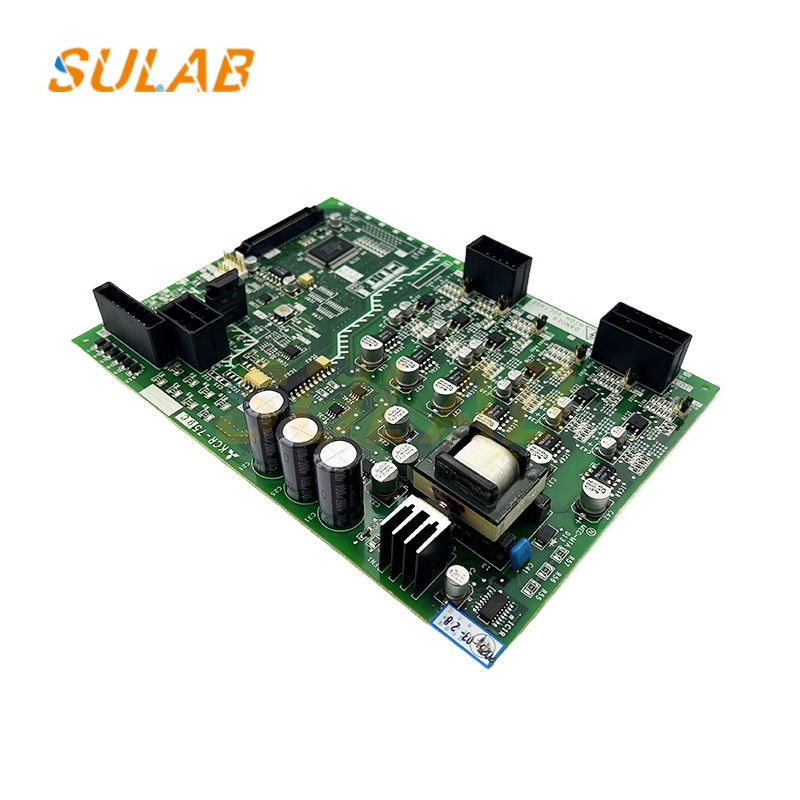

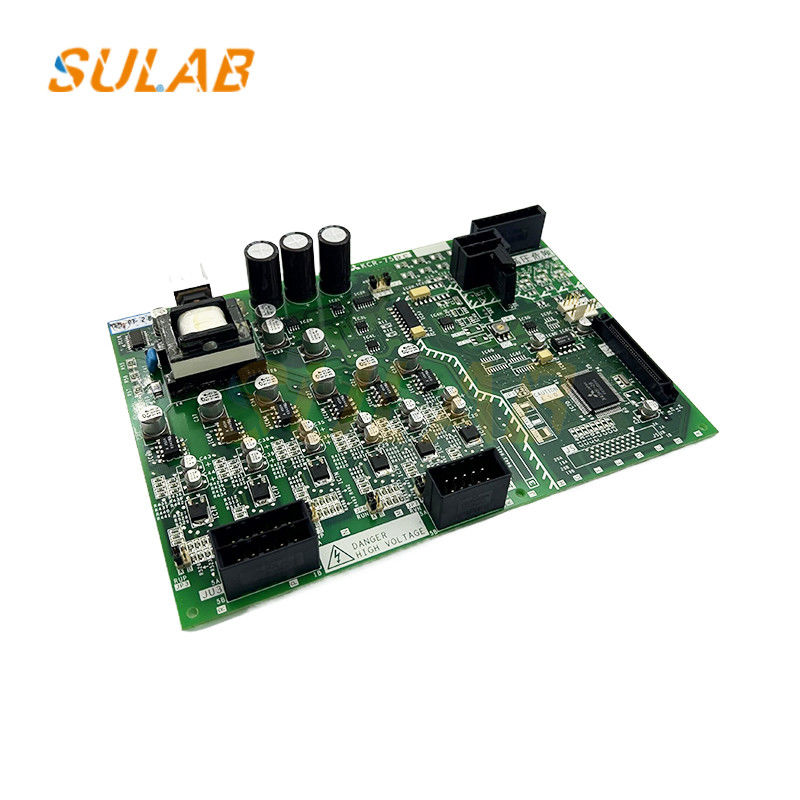

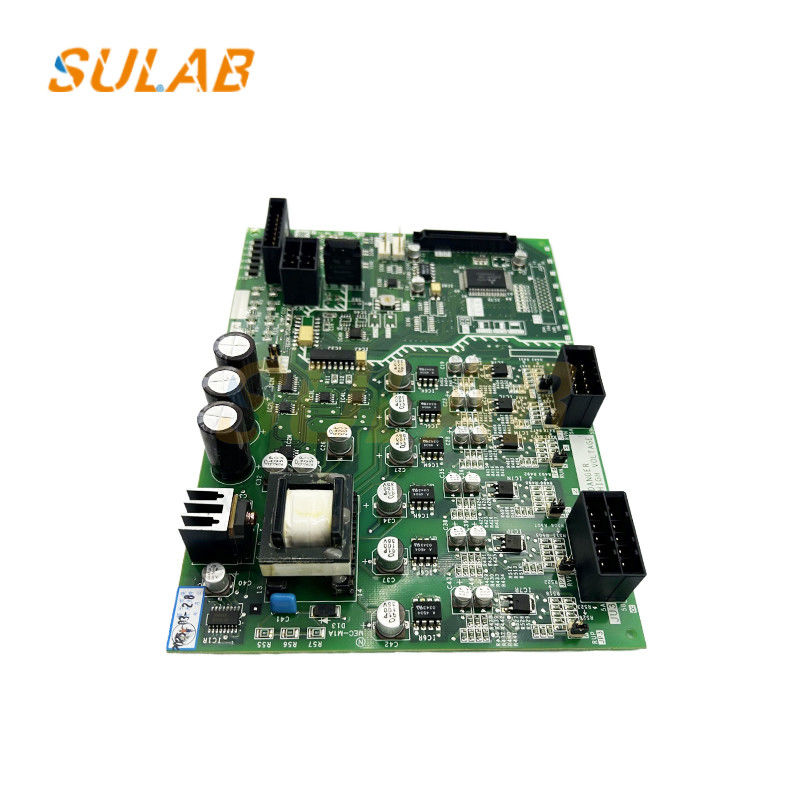

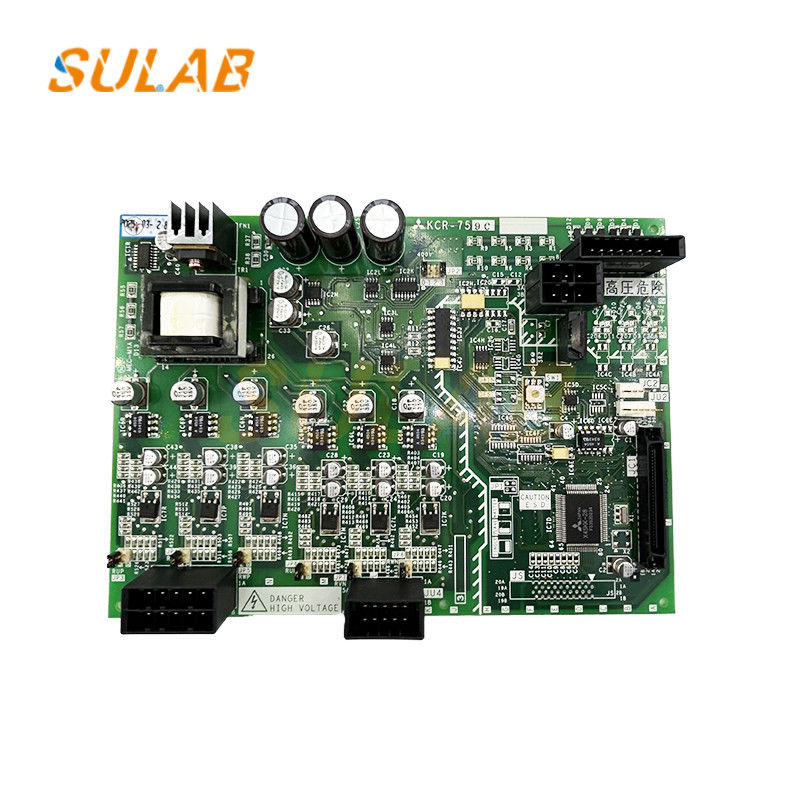

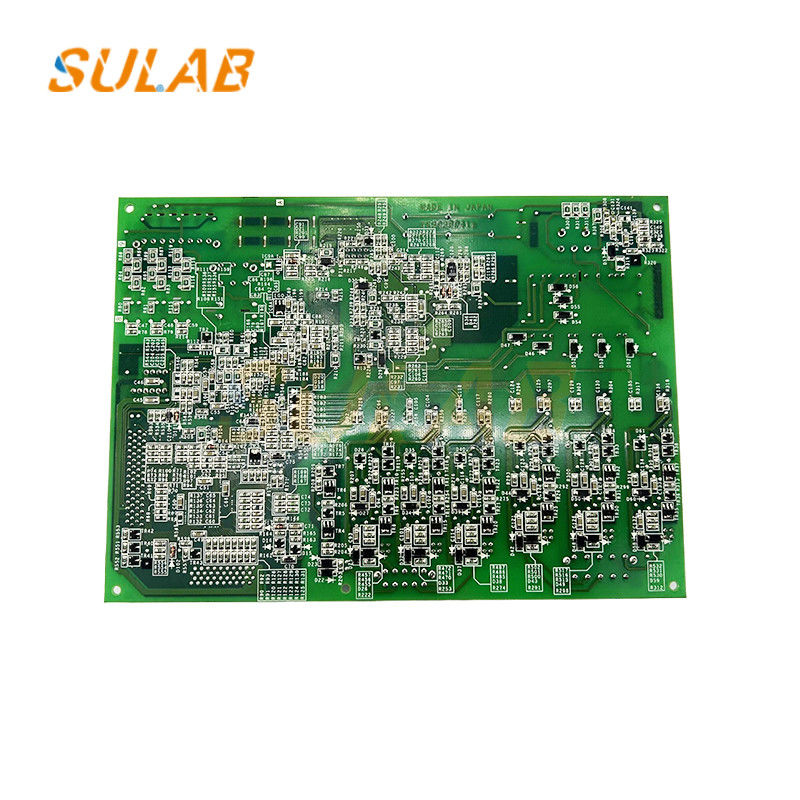

लिफ्ट पीसीबी बोर्ड Mitsubishi KCR-759C लिफ्ट पार्ट्स

1सामान्य विनिर्देश

• मॉडल:KCR-759C

• आवेदनःलिफ्ट नियंत्रण प्रणाली (संभवतः दरवाजे नियंत्रण, सिग्नल प्रसंस्करण या मोटर प्रबंधन के लिए)

• संगतता:मित्सुबिशी लिफ्ट मॉडल के लिए डिज़ाइन किया गया (सटीक संगतता श्रृंखला पर निर्भर करती है)

2पीसीबी डिजाइन एवं विनिर्माण

• परतों की संख्याःसंभवतः4-6 परत पीसीबी(सिग्नल अखंडता और शक्ति वितरण के लिए)

• सामग्रीःFR-4 (ज्वाला retardant epoxy laminate)

• तांबा मोटाईः1 औंस या 2 औंस (पावर हैंडलिंग के लिए)

• सतह परिष्करणःक्षरण प्रतिरोध के लिए सीसा मुक्त HASL (हॉट एयर सोल्डर लेवलिंग) या ENIG (Electroless Nickel Immersion Gold)

3. प्रमुख घटक

• सूक्ष्म नियंत्रक/प्रोसेसर:मित्सुबिशी-विशिष्ट आईसी (संभवतः एक मालिकाना मित्सुबिशी चिप या एक रेनेसस/माइक्रोचिप आधारित नियंत्रक)

• शक्ति विनियमनःवोल्टेज नियामक (5V, 12V, 24V DC)

• रिले/ठोस-स्थिति स्विच:मोटर/दरवाजे के नियंत्रण के लिए

• ऑप्टोकैपलर/इज़ोलेटर:सिग्नल अलगाव और शोर में कमी के लिए

• कनेक्टर:वायरिंग हार्नेस के लिए उच्च स्थायित्व वाले हेडर

• सुरक्षा सर्किट:फ्यूज, टीवीएस डायोड और ईएमआई फिल्टर

4उत्पादन प्रक्रिया

1. योजनागत और लेआउट डिजाइनCAD उपकरण (अल्टियम, ईगल या मित्सुबिशी के मालिकाना सॉफ्टवेयर) का उपयोग करके डिज़ाइन किया गया।

2. पीसीबी निर्माण
