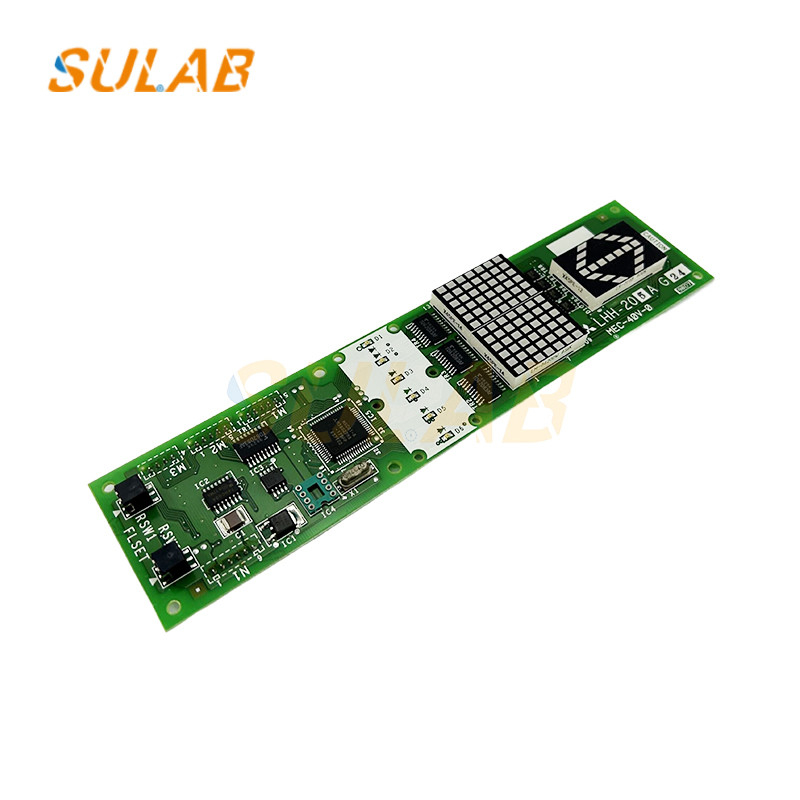

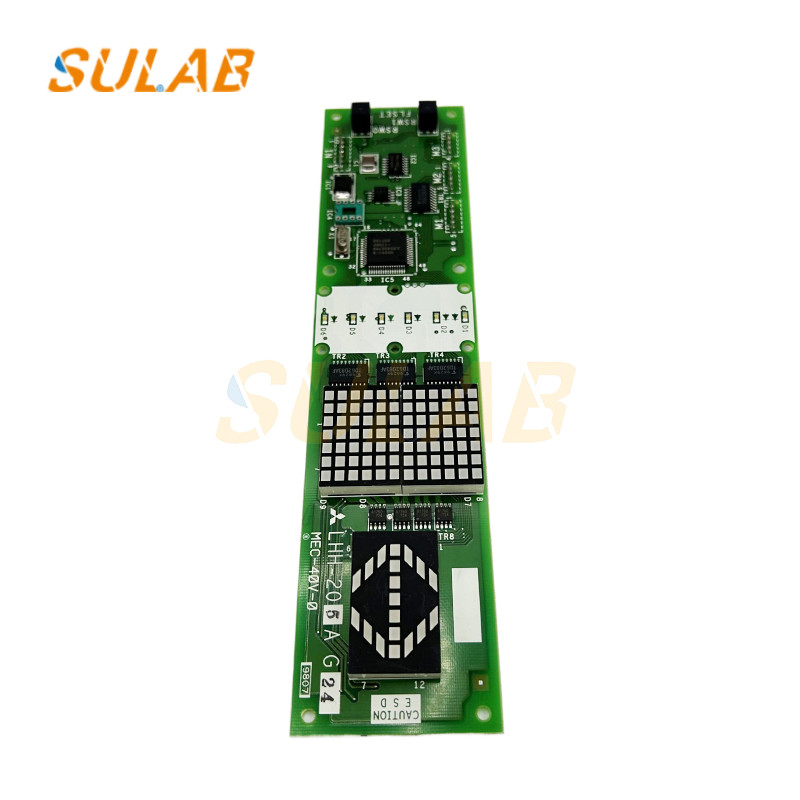

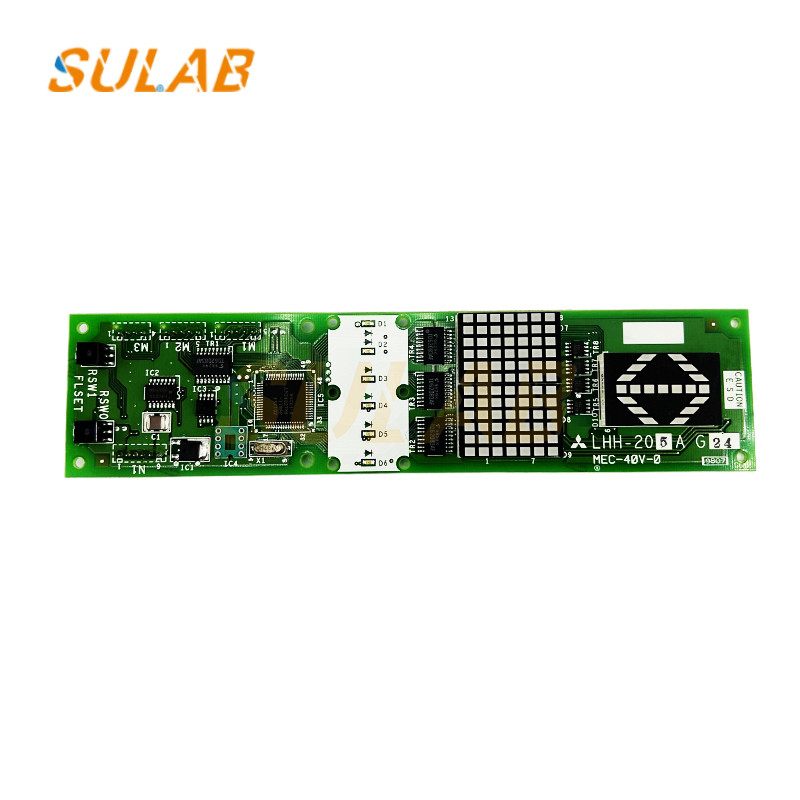

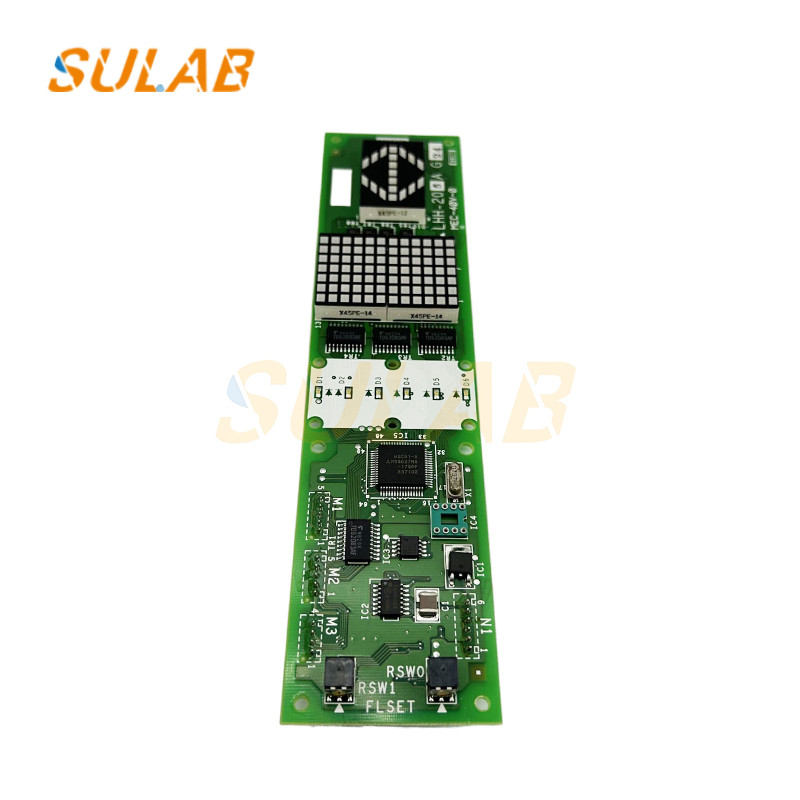

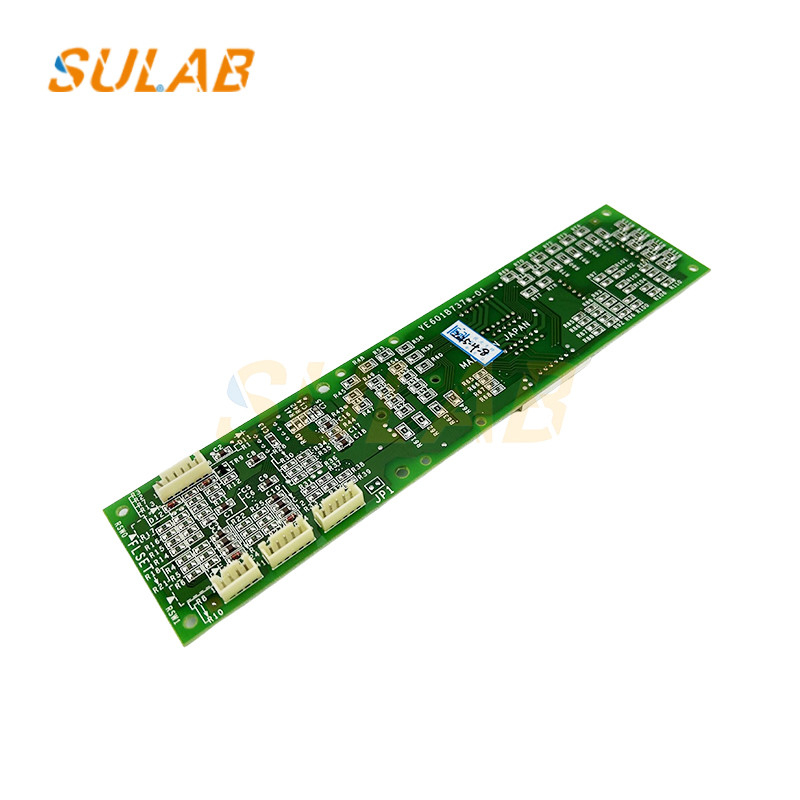

लिफ्ट डिस्प्ले बोर्ड LHH-205AG24 Mitsubishi लिफ्ट स्पेयर पार्ट्स

1सामान्य जानकारी

• निर्माता:मित्सुबिशी इलेक्ट्रिक (लिफ्ट और एस्केलेटर डिवीजन)

• मॉडल:LHH-205AG24

• प्रकारःलिफ्ट कार ऑपरेशन पैनल/डिस्प्ले कंट्रोल बोर्ड

• सामान्य उपयोगःबटन इनपुट, फर्श डिस्प्ले, और संभवतः आपातकालीन संचार को नियंत्रित करने के लिए लिफ्ट कारों के अंदर स्थापित।

2प्रमुख विशेषताएं और कार्य

मुख्य कार्य:

• बटन इनपुट प्रसंस्करणयात्रियों के अनुरोधों को पंजीकृत करता है (फ्लोर चयन, दरवाजा खोलने/बंद करने के आदेश) ।

• मंजिल संकेतक नियंत्रणड्राइव करना7-खंड एलईडी डिस्प्लेया अन्य संकेतक वर्तमान मंजिल की स्थिति दिखाने के लिए।

• संचार इंटरफ़ेस️ संपर्कमुख्य लिफ्ट नियंत्रक(संभवतः सीरियल या CAN बस के माध्यम से) ।

• आपातकालीन और अलार्म एकीकरणआपातकालीन स्टॉप बटन, अलार्म सिस्टम या इंटरकॉम के साथ इंटरफेस कर सकता है।

तकनीकी विनिर्देश (अनुमानित):

• इनपुट वोल्टेजःसंभावना24V DC या 110V AC(लिफ्ट मॉडल के अनुसार भिन्न होता है) ।

• प्रदर्शन प्रकारःसमर्थनएलईडी या एलसीडी मंजिल संकेत(लिफ्ट मॉडल पर निर्भर करता है) ।

• बटन इंटरफ़ेसःकार ऑपरेशन पैनल बटन के लिए मैट्रिक्स या प्रत्यक्ष वायरिंग।

• सुरक्षा अनुपालनःलिफ्ट सुरक्षा मानकों (एन 81-20/50, एएसएमई ए 17) को पूरा करता है।1, आदि) ।

3. आम आवेदन

• प्रयोग मेंमित्सुबिशी नेक्सीज़, एलेनेसा या पुराने लिफ्ट मॉडल.

• आमतौर पर निम्न में पाया जाता हैः

  • लिफ्ट कार संचालन पैनल(टैक्सी के अंदर) ।

  • हॉल कॉल पैनल(यदि प्रणाली के साथ संगत है) ।

4. समस्या निवारण और आम मुद्दे

एक दोषपूर्ण LHH-205AG24 बोर्ड के लक्षणः

• अनुत्तरित बटन(फ्लोर चयन पंजीकृत नहीं है) ।

• खराबी प्रदर्शित करें(अधूरे खंड, झिलमिलाहट, या कोई मंजिल संकेत नहीं) ।

• लिफ्ट जमे हुएया आदेशों की अनदेखी करता है।

• त्रुटि कोडकार के ऑपरेटिंग पैनल के संचार से संबंधित।

निदान के चरण:

1. बिजली की आपूर्ति की जाँच करें(बोर्ड के लिए सही वोल्टेज की पुष्टि करें).

2. कनेक्टरों का निरीक्षण करेंढीले या क्षारीय पिन के लिए।

3. परीक्षण बटन इनपुटमल्टीमीटर (सिग्नल निरंतरता की जाँच) के साथ।

4. जले हुए घटकों की तलाश करें(संधारित्र, प्रतिरोधक, आईसी) ।

5. प्रतिस्थापन और सोर्सिंग विकल्प

कहाँ से खरीदें?

• मित्सुबिशी OEM आपूर्तिकर्ता(अधिकृत लिफ्ट भाग वितरक) ।

• लिफ्ट पार्ट्स के विशेषज्ञ(जैसे,ELEVATORPARTS.COM,प्रत्यक्ष लिफ्ट के भाग) ।

• प्रयुक्त/नवीनीकृत इकाइयां(eBay, B2B मार्केटप्लेस ️ संगतता सत्यापित करें) ।

स्थापना नोट्सः

• प्रमाणित लिफ्ट तकनीशियनों द्वारा स्थापित किया जाना चाहिए(सुरक्षा और अनुपालन के कारण) ।

• उचित मॉडल मिलान सुनिश्चित करें(लिफ्ट सीरियल नंबर के साथ क्रॉस-चेक) ।
