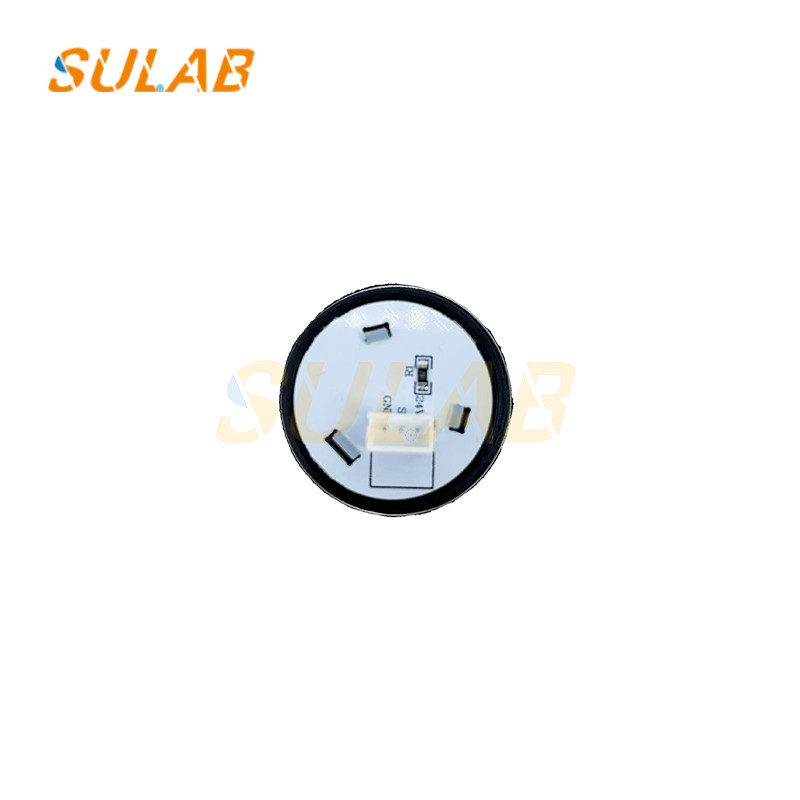

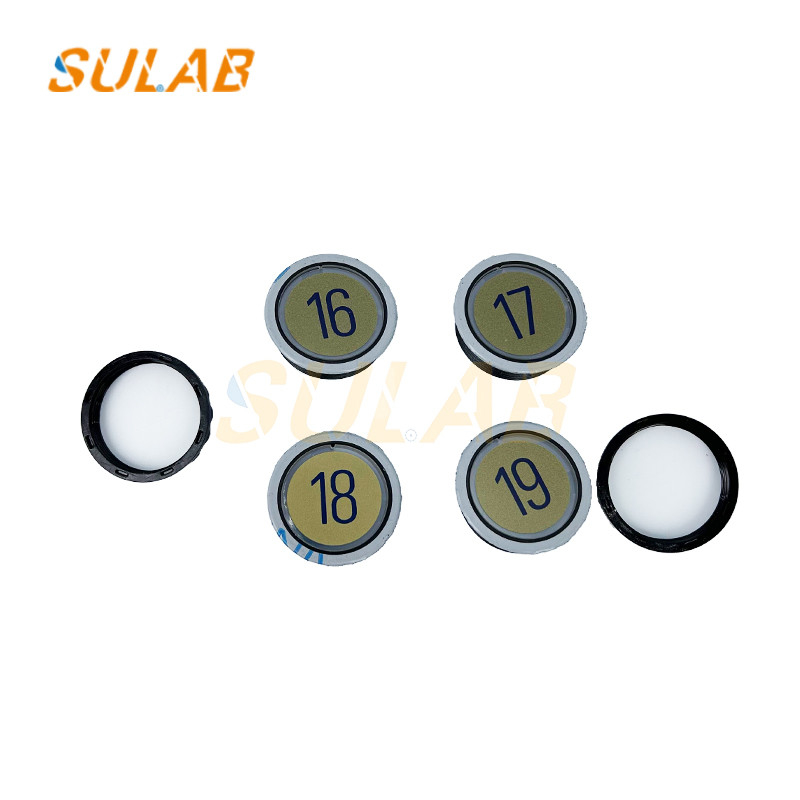

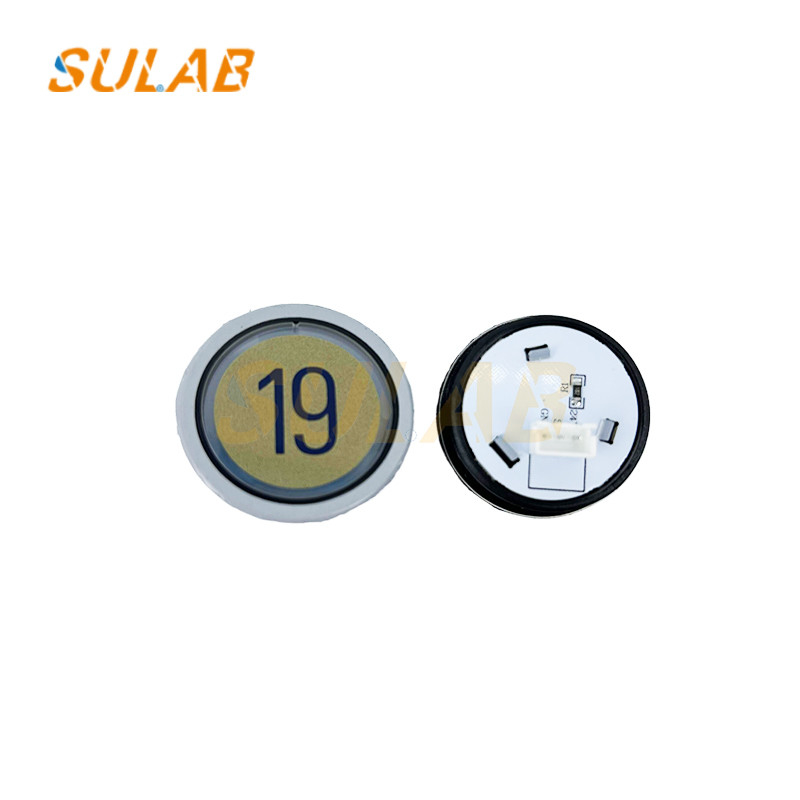

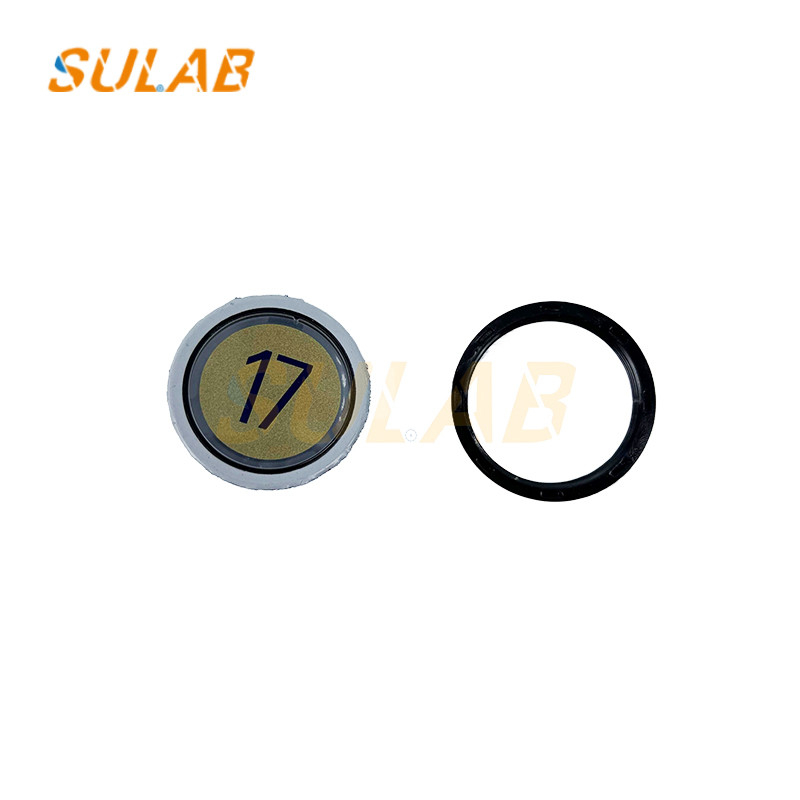

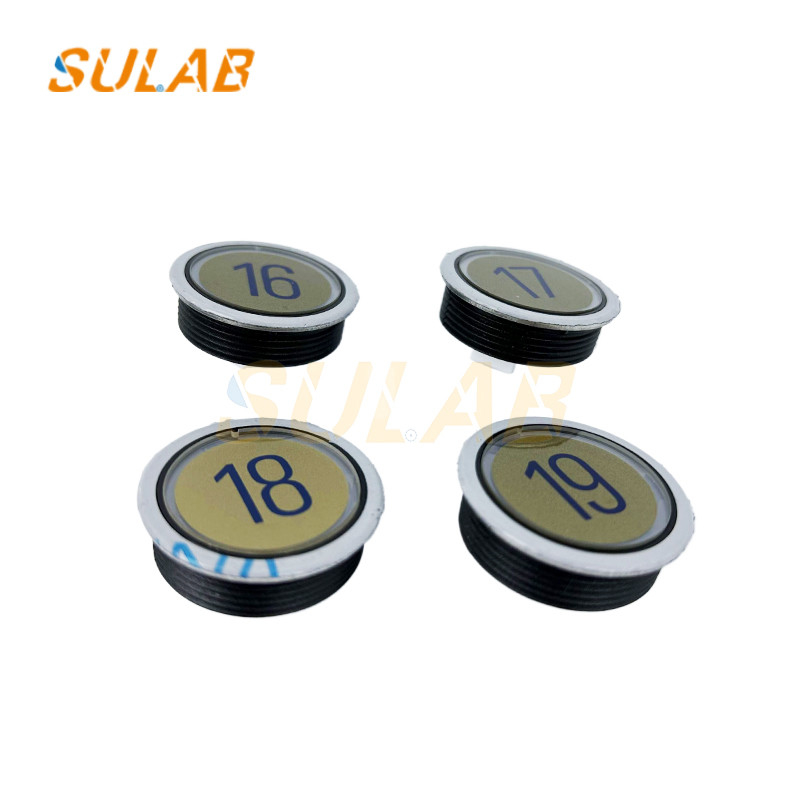

लिफ्ट पुश बटन 5400 LOP COP कॉल बटन TNT परिवहन के साथ लिफ्ट भागों के लिए लागू

1मुख्य विशेषताएं और विनिर्देश

1 भौतिक डिजाइन

• सामग्रीः

  • चेहरे की प्लेटःस्टेनलेस स्टील या ब्रश एल्यूमीनियम (विरोधी जंग)

  • बटन कैप:पॉलीकार्बोनेट (खोखने प्रतिरोधी, यूवी-स्थिर)

• घुड़सवार:

  • सतह-माउंटेड या फ्लश-माउंटेड (कैब डिजाइन के आधार पर) ।

  • मानक कटआउटःव्यास 22 मिमी 25 मिमी(बटन के प्रकार के अनुसार भिन्न होता है) ।

• समापन विकल्पः

  • ब्रश धातु, मैट ब्लैक या कस्टम रंग (सौंदर्यीकरण के लिए) ।

2 विद्युत एवं कार्यात्मक विनिर्देश

• बटन प्रकारः

  • क्षणिक बटन दबाएँ(आमतौर पर खुला संपर्क)

  • प्रकाशमान एलईडी(सफेद, लाल या हरे रंग की पृष्ठभूमि रोशनी) ।

• वोल्टेज रेटिंगः 24 वी डीसी(सुरक्षा के लिए कम वोल्टेज का संचालन) ।

• संपर्क रेटिंगः 1A @ 30V DC(लिफ्ट नियंत्रण संकेतों के लिए पर्याप्त) ।

• स्पर्श प्रतिक्रियाःश्रव्य "क्लिक" या मौन संचालन (समायोज्य) ।

3 अनुपालन और स्थायित्व

• आईपी रेटिंगः IP54(धूल और छिड़काव-प्रूफ) ।

• अग्नि सुरक्षाःमिलनाएन 81-70(आग प्रतिरोधी सामग्री) ।

• चक्र जीवनकाल: ≥500,000 प्रेस(दीर्घकालिक विश्वसनीयता) ।

2शेंडलर 5400 श्रृंखला में सामान्य बटन प्रकार

3. स्थापना और संगतता

• संगत नियंत्रक:

  • शिंडलरमाइकोनिक 10/Miconic TX/पोर्टप्रणालियाँ।

• वायरिंगः

  • उपयोगरिबन केबलयाटर्मिनल ब्लॉक कनेक्शन.

  • Schindler के मॉड्यूलर कैब पैनलों के साथ प्लग-एंड-प्ले।

4. समस्या निवारण और रखरखाव

आम मुद्दे

• बटन अनुत्तरित→ वायरिंग या एलईडी बिजली की आपूर्ति की जाँच करें।

• एलईडी चमकती→ कनेक्शन ढीला या विफल बैकलाइट।

• फंस गया बटन→ तंत्र में मलबे (संपीड़ित हवा के साथ साफ)

प्रतिस्थापन नोट्स

• सुनिश्चित करनाशिंडलर 5400 संगतभाग संख्या (जैसे,A12345-001) ।

• बटन हैंक्षेत्र-बदली योग्यपूर्ण पैनल हटाने के बिना।
