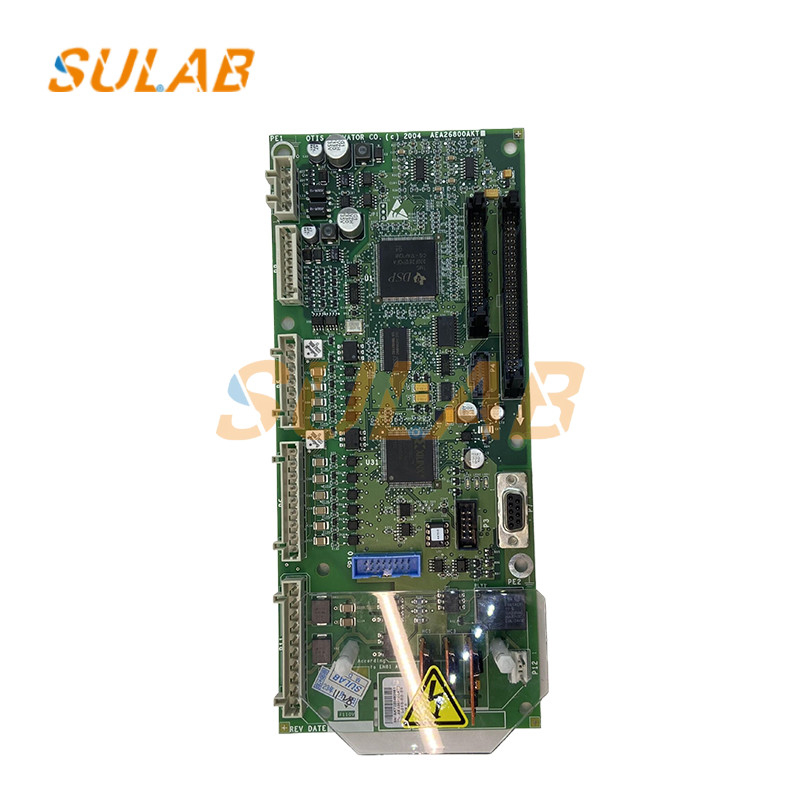

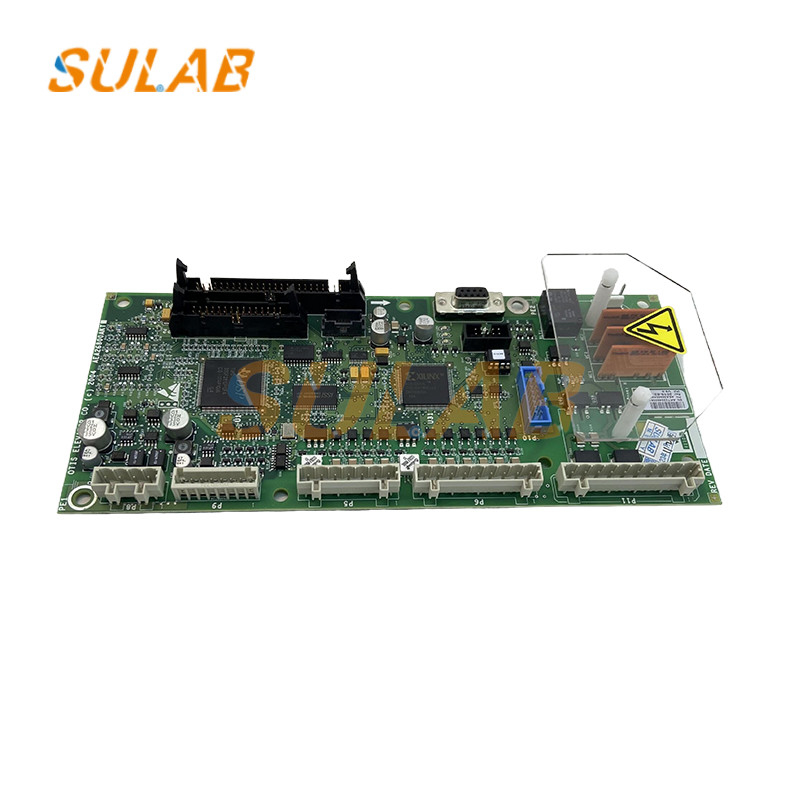

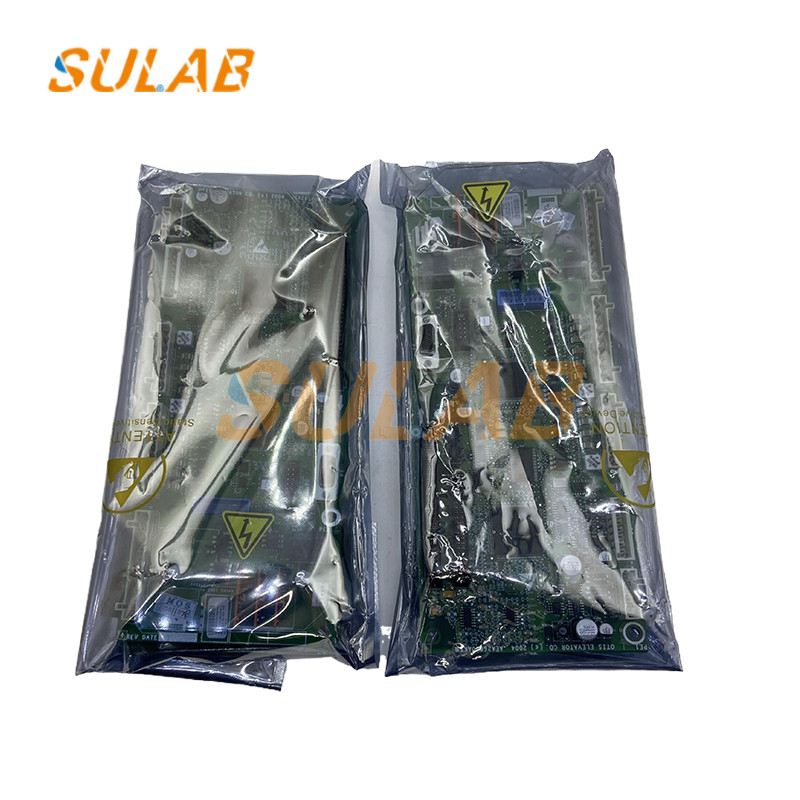

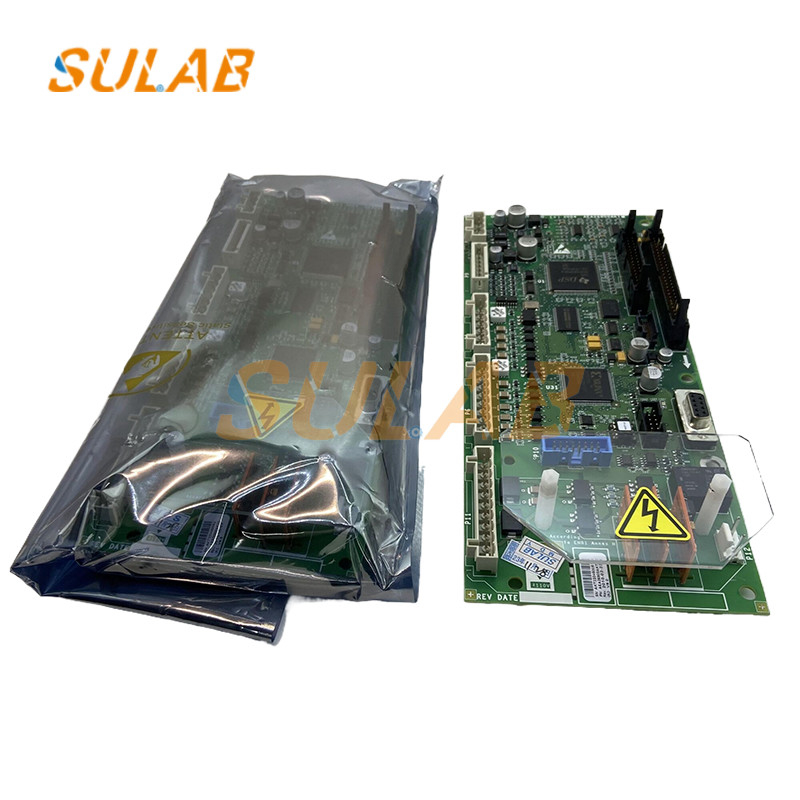

Otis लिफ्ट स्पेयर पार्ट्स GGDCB ड्राइव मुख्य पीसीबी बोर्ड ABA/ACA/AEA26800AKT1/ADA26800AKT2

विवरण के लिएOtis लिफ्ट स्पेयर पार्ट्स GGDCB ड्राइव मुख्य पीसीबी बोर्ड ABA/ACA/AEA26800AKT1/ADA26800AKT2

के लिए चित्र Otis लिफ्ट स्पेयर पार्ट्स GGDCB ड्राइव मुख्य पीसीबी बोर्ड ABA/ACA/AEA26800AKT1/ADA26800AKT2

ओटीआईएस ओवीएफ30 इन्वर्टर प्रारंभिक ओटीआईएस लिफ्ट के 300 वीएफ नियंत्रण प्रणाली में सुसज्जित इन्वर्टर है। इसके लंबे सेवा जीवन (कम से कम 10 वर्ष) के कारण,इन्वर्टर में ABA26800XU1 (या XU2) बोर्ड को क्षति की संभावना अपेक्षाकृत अधिक है. मैंने कई इन्वर्टरों की मरम्मत की है। अब मैं आपके साथ उन दोषों को साझा करूंगा जो क्षतिग्रस्त होने में आसान हैं और ढूंढना मुश्किल है। यदि कोई कमी है, तो कृपया उन्हें इंगित करें।

त्रुटि 1: सामान्य रूप से बिजली चालू, इन्वर्टर मुख्य बोर्ड X04A प्रदर्शित करता है, और इस बोर्ड पर UDX प्रकाश चालू और बंद रहता है।और BRK प्रकाश चालू नहीं है.

दोष बिंदुः यह दोष आम तौर पर ड्राइवर बोर्ड के लिए आईजीबीटी ड्राइव सिग्नल सर्किट में समस्या के कारण होता है,जो आम तौर पर R118-R124=499 ओम प्रतिरोध के प्रतिरोध मूल्य में वृद्धि के कारण होता हैखराब प्रतिरोधक को बदलने से समस्या हल हो सकती है।

गलती 2: बिजली सामान्य रूप से चालू, इन्वर्टर मेनबोर्ड X04A प्रदर्शित करता है, रखरखाव शुरू, इस बोर्ड पर UDX प्रकाश चालू और बंद कर रहा है, जबकि UDX रिले में खींचने के लिए जारी रहता है,और BRK प्रकाश फिर से चालू और बंद हो जाता है.

दोष बिंदुः यह दोष आम तौर पर वर्तमान का पता लगाने के सर्किट में वर्तमान नमूनाकरण प्रतिरोध के प्रतिरोध में वृद्धि के कारण होता है। यदि प्रतिरोध R146, R149,R152 वृद्धि, बस उन्हें बदलें।
